| Nazwa marki: | NUOYING |
| Numer modelu: | NYCZ500 |
| MOQ: | 1 proc. |
| Cena £: | $560~$1200/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
Typu kabla NYCZ500 Magnetostryctive Level Gauge do pomiaru poziomu różnych cieczy o zasięgu 25 m
Typu kabla NYCZ500 Magnetostryctive Level GaugeZasada działania
Produkt składa się głównie z pręta pomiarowego, komory elektronicznej i bezkontaktowej pływającej kuli umieszczonej na pręcie pomiarowym.W pręcie pomiarowym zainstalowany jest przewód magnetostryktywny (przewód fali)Przędza pomiarowa wykonana jest z niemanetycznej rurki ze stali nierdzewnej, która bardzo dobrze chroni przewód falowy.
Kiedy magnetostryktywny licznik poziomu płynu działa, generator impulsu w komorze elektronicznej wysyła impuls startowy.generuje obracające się pole magnetyczne poruszające się w kierunku przewodu falowegoKiedy to pole magnetyczne spotyka się z permanentnym polem magnetycznym w piłce pływającej, generuje to efekt rozciągania magnetostryktywnego.powodując skręcanie przewodu falnego i wytwarzanie fali mechanicznej o stałej prędkościTa fala mechaniczna rozprzestrzenia się w dwóch kierunkach.Fale mechaniczne przesyłane z powrotem do komory elektronicznej są wykrywane przez mechanizm odbioru energii zainstalowany w komorze elektronicznej i przekształcane w odpowiedni impuls prąduMechanizm odbioru energii oblicza różnicę czasową między dwoma impulsami w celu dokładnego pomiaru wysokości mierzonego poziomu płynu.
Typ kabla NYCZ500 Magnetostryctive Level Gauge Cechy projektowe
◎ Większa możliwość zastosowania, z wieloma formami sond, wieloma formami połączeń procesowych i wieloma materiałami produkcyjnymi, które można dostosować;
◎ Duża niezawodność: Ponieważ magnetostryctive miernik poziomu płynu przyjmuje zasadę przewodnika fal, nie ma mechanicznej ruchomej części, więc nie ma tarcia i zużycia.Cały przetwornik jest zamknięty w rurze ze stali nierdzewnejCzujnik działa niezawodnie i ma długą żywotność.
◎Dobry poziom bezpieczeństwa: magnetostryktywny miernik poziomu cieczy ma wysoką odporność na wybuchy, jest bezpieczny i bezpieczny w użyciu,i jest szczególnie odpowiedni do pomiaru surowców chemicznych i płynów łatwopalnychNie jest konieczne otwieranie pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
Typu kabla NYCZ500 Magnetostryctive Level GaugeParametry techniczne
| Model | NYCZ500 |
| Typowe zastosowanie | Pomiar poziomu płynu, pomiar interfejsu płyn-płyn |
| Formularz anteny | Rodzaj kabla |
| Materiał antenowy | 304, 316L (nieobowiązkowe) |
| Zakres pomiarowy | 0/25m |
| Dokładność pomiaru | ±0,5 mm |
| kąt pomiaru | 10° |
| Zasilanie | 24VDC (2 przewody, 4 przewody), 220VAC |
| Temperatura procesu | -40 ̊+200°C |
| Ciśnienie procesu | -0,1 ~ 10,0 MPa |
| Połączenie z procesem | Węzeł, kołnierz, uchwyt (nieobowiązkowy) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus |
| Prąd roboczy | 4...20mA |
| Charakterystyka obciążenia | Maksymalny opór obciążenia 600Ω dla prądu wyjściowego; maksymalny opór obciążenia 2mA dla napięcia wyjściowego |
| Czas reakcji | 0.2-5 ms |
| Poziom ochrony | IP65, IP67, IP68 (nieobowiązkowe) |
| Wartość odporna na wybuchy | ExiaIICT6 Ga; ExiaIICT6 Gb |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

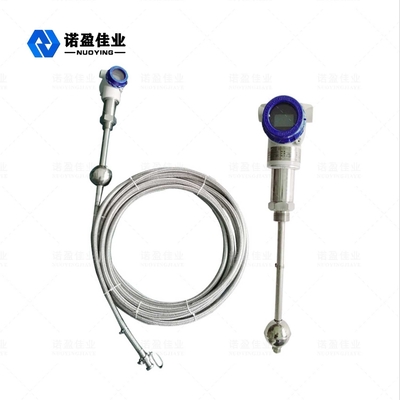

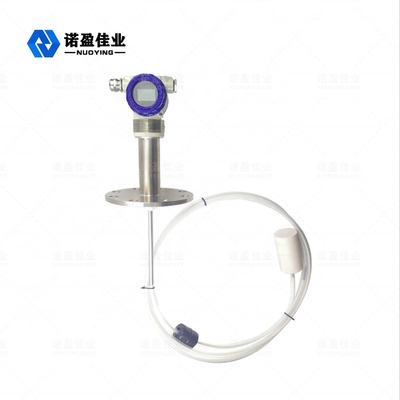

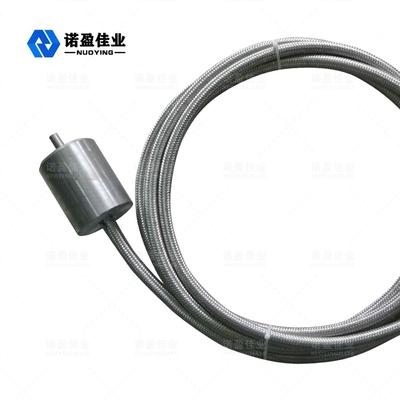

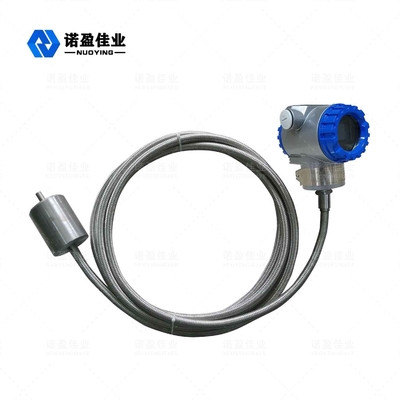

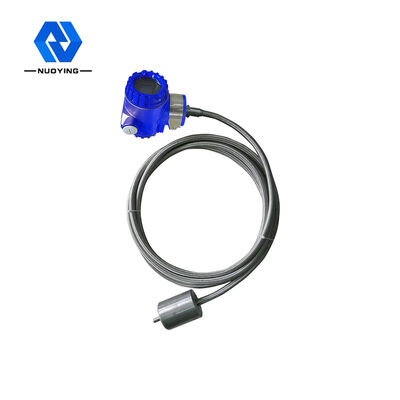

Typu kabla NYCZ500 Magnetostryctive Level Gauge Związane zdjęcia
