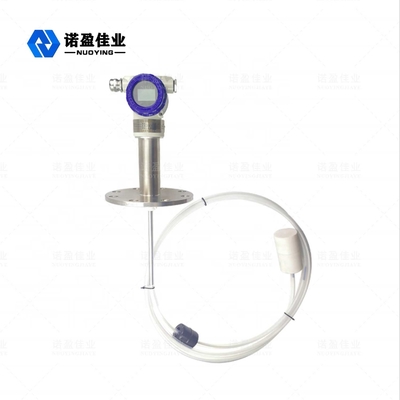

Magnetostrykcyjny miernik poziomu antykorozyjnego HART Float Level Transmitter

Magnetostrykcyjny miernik poziomu cieczy

Płyn magnetostrykcyjnyPoziom MetrOperacyjny Zasada

Magnetostrykcyjny czujnik poziomu cieczy (zwany dalej czujnikiem, w tym typ zwykły i ognioszczelny) służy do ciągłego pomiaru poziomu i granicy faz cieczy.Ponadto magnetostrykcyjne czujniki poziomu cieczy są również szeroko stosowane w różnych dziedzinach, w tym w pomiarach przemysłowych i kontroli poziomu cieczy w różnych zbiornikach cieczy, takich jak ropa naftowa, magazynowanie surowców chemicznych, procesy przemysłowe, biochemia, medycyna, żywność i napoje, farma zbiornikowa zarządzanie i podziemne magazynowanie stacji gazowych, stan wód zaporowych, monitoring stanów wód w zbiornikach i oczyszczanie ścieków itp.

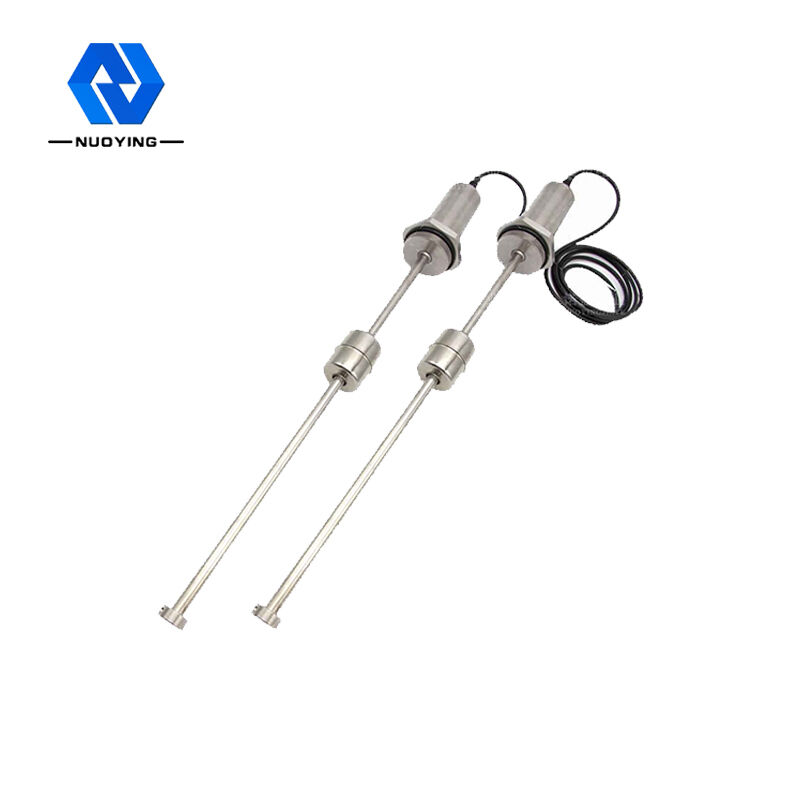

Magnetostrykcyjny wskaźnik poziomu składa się z trzech części: pręta sondy, zespołu obwodów i pływaka.Aby dokonać pomiaru, jednostka obwodu generuje impulsy prądu, które przemieszczają się wzdłuż linii magnetostrykcyjnej i generują okrągłe pole magnetyczne.Pływak jest umieszczony na zewnątrz pręta sondy, który porusza się w górę iw dół wzdłuż pręta sondy wraz ze zmianą poziomu cieczy.Pływak generuje jednocześnie pole magnetyczne, ponieważ jest wyposażony w zestaw magnesów trwałych.Kiedy obecne pole magnetyczne styka się z polem magnetycznym pływaka, wytwarza impuls „skręcający” lub „powrotny”.Różnica czasu między impulsem „powrotu” a impulsem prądu jest przekształcana na sygnały impulsowe w celu obliczenia aktualnej pozycji pływaka i pomiaru poziomu cieczy.

Płyn magnetostrykcyjnyPoziomMetrParametr techniczny

ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

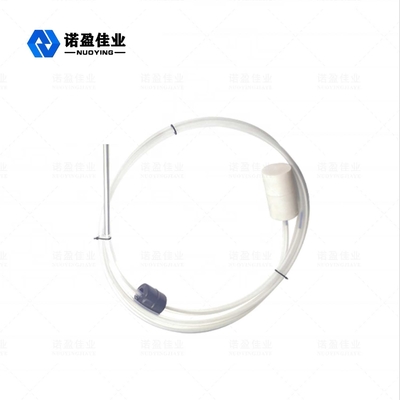

Magnetostrykcyjny wskaźnik poziomuantena z materiału PTFE, PTFE (PTFE lub PTFE), popularnie zwanym „królem tworzyw sztucznych”, składa się z tetrafluoroetylenu w wyniku polimeryzacji związków polimerowych, ma doskonałą stabilność chemiczną, wysoką odporność na korozję, uszczelnienie, smarowanie nie jest lepkie, elektryczne izolacja i dobra wytrzymałość przeciwstarzeniowa, PTFE ma następujące cechy:

• Odporność na wysoką temperaturę - temperatura pracy do 250 ℃.
• Odporność na niskie temperatury - dobra wytrzymałość mechaniczna;Nawet gdy temperatura spadnie do -196 ℃, można utrzymać 5% wydłużenie.
• Odporność na korozję - obojętna na większość chemikaliów i rozpuszczalników, odporna na mocne kwasy i zasady, wodę i różne rozpuszczalniki organiczne.
• Odporność na warunki atmosferyczne - ma najlepszą trwałość z tworzyw sztucznych.
• Wysokie smarowanie - najniższy współczynnik tarcia materiałów stałych.
• Brak przyczepności - to minimalne napięcie powierzchniowe w materiale stałym i nie przylega do żadnej substancji.
• Nietoksyczny - z bezwładnością fizjologiczną, jak sztuczne naczynia krwionośne i narządy wszczepiane do organizmu na długi czas bez niepożądanych reakcji.

Płyn magnetostrykcyjny Poziom MetrTypowe zastosowanie i instalacja

• Zmierz poziom poziomych zbiorników magazynowych: montowany od góry
• Do kontroli produkcji, instalacja z boku na bok
• Używany do kontroli średniego poziomu cieczy w produkcji: instalacja z boku na bok
• Zastosowanie i instalacja dużego pionowego zbiornika oleju

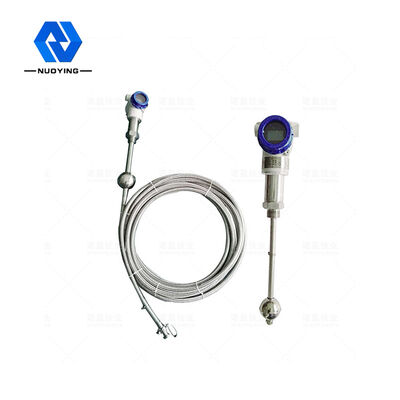

• Zastosowanie na pionowych zbiornikach oleju: mocowanie od góry kabla miękkiego
• Dopasowana aplikacja z magnetycznym miernikiem poziomu płyty
• Zastosowanie i montaż zbiornika do przechowywania asfaltu
