Szczegóły Produktu:
|
| skala: | 0~6m，0~25m | Zasilacz: | 24VDC |
|---|---|---|---|
| Materiał: | PTFE (opcjonalnie) | Proces łączenia: | Kołnierz (opcjonalnie) |
| Wyświetlacz: | LCD | Temperatura robocza: | -40 ~ 80 ℃ |
| Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Ciśnienie procesowe: | 1Mpa |
| High Light: | Wskaźnik poziomu magnetostrykcyjnego 24VDC,wskaźnik poziomu magnetostrykcyjnego 1Mpa,przetwornik poziomu interfejsu 1Mpa |
||

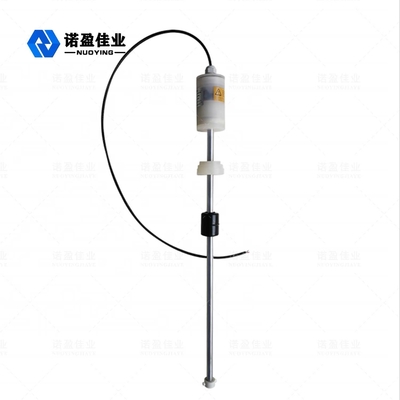

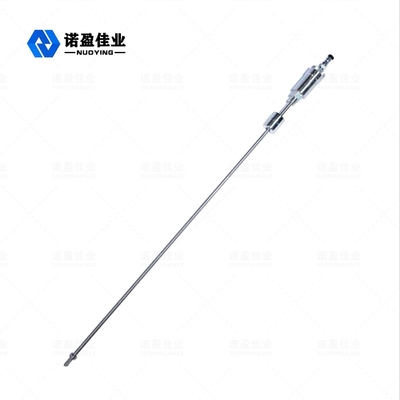

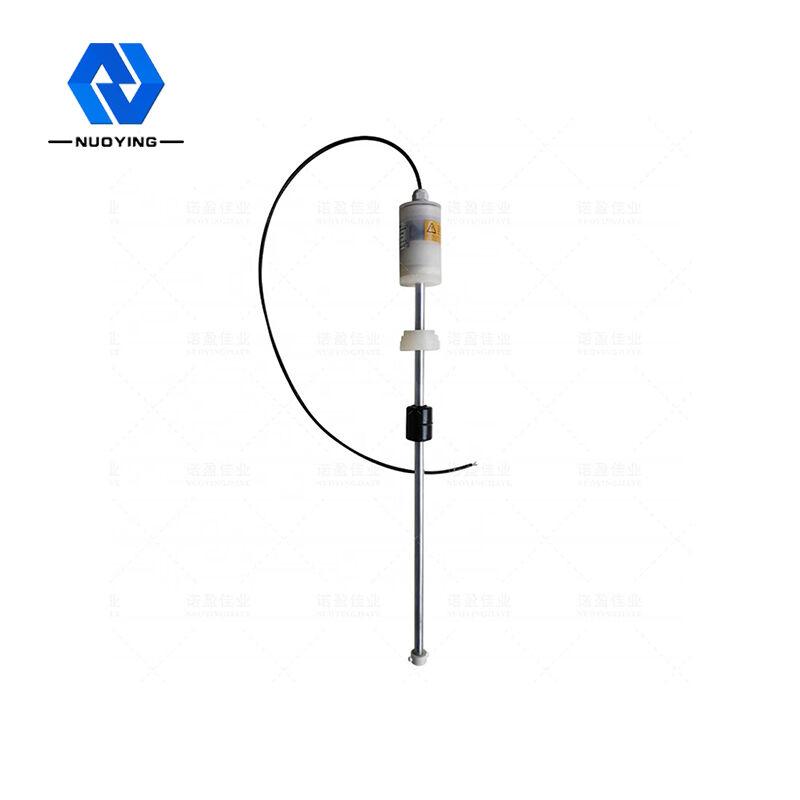

Magnetostrykcyjny miernik poziomu cieczy
Przyrząd do pomiaru poziomu cieczy Miernik Maglev Magnetostrykcyjny miernik poziomu cieczy Przyrząd do pomiaru poziomu oleju i wody
Płyn magnetostrykcyjnyPoziom MetrOperacyjny Zasada
Gdy czujnik magnetostrykcyjnego miernika poziomu działa, część obwodu czujnika będzie stymulować prąd impulsowy na przewodzie falowodowym, a prąd wygeneruje pole magnetyczne prądu impulsowego wokół przewodu falowodowego, gdy będzie propagować wzdłuż przewodu falowodowego.Pręt czujnikowy magnetostrykcyjnego miernika poziomu jest wyposażony w pływak, który może poruszać się wzdłuż pręta w górę iw dół wraz ze zmianą poziomu cieczy.Wewnątrz pływaka znajduje się zestaw trwałych pierścieni magnetycznych.Gdy pole magnetyczne prądu pulsującego styka się z polem magnetycznym pierścienia generowanym przez pływak, pole magnetyczne wokół pływaka zmienia się tak, że drut falowodowy wykonany z materiału magnetostrykcyjnego generuje w położeniu pływaka impuls fali skrętnej, który jest przenoszony z powrotem wzdłuż drut falowodowy ze stałą prędkością i wykrywany przez mechanizm wykrywania.Mierząc różnicę czasu między prądem pulsacyjnym a falą skrętną można dokładnie określić położenie pływaka, czyli położenie poziomu cieczy.Zalety techniczne magnetostrykcyjnego wskaźnika poziomu: magnetostrykcyjny wskaźnik poziomu nadaje się do pomiaru poziomu czystej cieczy z dużą precyzją, a dokładność może osiągnąć 1 mm.Dokładność najnowszego produktu może osiągnąć 0,1 mm.Magnetostrykcyjny miernik poziomu może być również używany do pomiaru granicy między dwoma różnymi cieczami.Konstrukcja przeciwwybuchowa, odpowiednia na niebezpieczne okazje, inteligentna konstrukcja obwodu elektronicznego może obliczyć objętość;Jedyną ruchomą częścią jest pływak, więc konserwacja jest bardzo niska.
Płyn magnetostrykcyjnyPoziomMetrParametr techniczny
| Aplikacje | poziom cieczy |
| Zakres pomiaru |
Sonda: 0-50 ~ 6000 mm |
| Precyzja | ±0,5 mm |
| Zasilacz | 24VDC ±10% |
| Wyjście sygnału | 4~20mA / Hart / RS485 |
| Prąd roboczy | 4~20mA;20,4 mA |
| Charakterystyka obciążenia | gdy wyjście prądowe, maksymalna rezystancja obciążenia 600 Q wyjście napięciowe, maksymalna rezystancja obciążenia 2mA |
| Temperatura procesu | -40〜80 °C, |
| Temperatura otoczenia | -40〜80°C |
| Efekt temperatury | ±0,5°C |
| Ciśnienie procesowe | - 0,1 ~ 1,0 MPa |
| Rezolucja | ±lmm |
| Czas odpowiedzi | 0,2 ms |
| Materiał pręta | 304 316L (opcjonalnie) |
| Proces łączenia | Gwint, kołnierz, mocowanie wspornika (opcjonalnie) |
| Wyświetlanie witryny | LCD (opcjonalnie) |
| Materiał obudowy | stal nierdzewna / aluminium (opcjonalnie) |
| Stopień ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia IICT6 (opcjonalnie) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Magnetostrykcyjny wskaźnik poziomuantena z materiału PTFE, PTFE (PTFE lub PTFE), popularnie zwanym „królem tworzyw sztucznych”, składa się z tetrafluoroetylenu w wyniku polimeryzacji związków polimerowych, ma doskonałą stabilność chemiczną, wysoką odporność na korozję, uszczelnienie, smarowanie nie jest lepkie, elektryczne izolacja i dobra wytrzymałość przeciwstarzeniowa, PTFE ma następujące cechy:
Płyn magnetostrykcyjny Poziom MetrTypowe zastosowanie i instalacja
