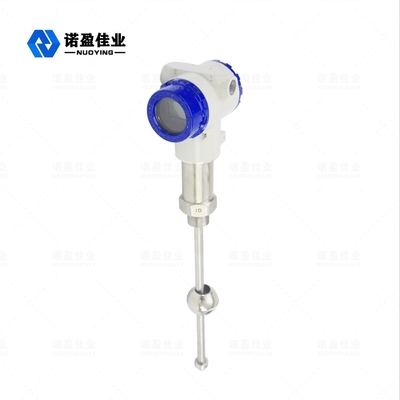

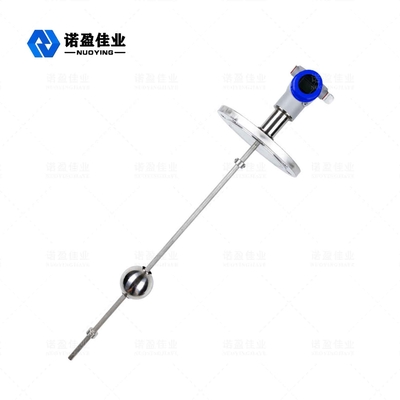

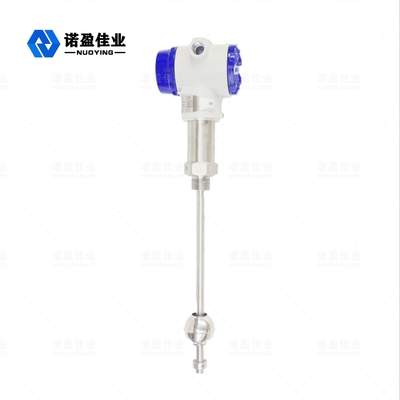

NYCZ500 Magnetostrictive Level Gauge 24VDC Wysokiej precyzji Transmitter poziomu wody ze stali nierdzewnej Wytworzony w Chinach

NYCZ500 Magnetostrictive Level Gauge 24VDC Wysokiej precyzji Transmitter poziomu wody ze stali nierdzewnej Wytworzony w Chinach

Nazwa marki:	NUOYING
Numer modelu:	NYCZ500
MOQ:	1 proc.
Cena £:	$538~$1200/pc
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Orzecznictwo:

CE, ATEX, SIL

Zakres:

0-5 m

Zasilanie:

24VDC (2 przewody, 4 przewody), 220VAC

Temperatura procesu:

-40~+200℃

Klasa ochrony:

IP65, IP67, IP68 (opcjonalnie)

Klasa przeciwwybuchowa:

Exia II CT6, ExiaⅡCT6 Gb

Typ anteny:

Pręt Atena

Materiał anteny:

304, 316 (opcjonalnie)

Model:

NYCZ500

Szczegóły pakowania:

Karton, 40cm×30cm×30cm

Możliwość Supply:

1000 sztuk miesięcznie

Opis produktu

Magnetostrykcyjny czujnik poziomu NYCZ500 24VDC Wysokoprecyzyjny transmiter poziomu wody ze stali nierdzewnej Wyprodukowano w Chinach

Magnetostrykcyjny czujnik poziomu NYCZ500 Zasada działania

Produkt składa się głównie z pręta pomiarowego, komory elektronicznej i niekontaktowej kulki pływającej nałożonej na pręt pomiarowy. W pręcie pomiarowym zainstalowany jest drut magnetostrykcyjny (przewód falowodu). Pręt pomiarowy wykonany jest z niemagnetycznej rury ze stali nierdzewnej, która bardzo dobrze chroni przewód falowodu.

Podczas pracy magnetostrykcyjnego miernika poziomu cieczy, generator impulsów w komorze elektronicznej wysyła impuls startowy. Gdy ten impuls startowy jest przesyłany w przewodzie falowodu, generuje wirujące pole magnetyczne poruszające się w kierunku przewodu falowodu. Gdy to pole magnetyczne spotka się z polem magnetycznym stałym w kulce pływającej, generuje efekt rozciągania magnetostrykcyjnego, powodując skręcenie przewodu falowodu i generując falę mechaniczną o stałej prędkości. Ta fala mechaniczna propaguje się w dwóch kierunkach. Fala mechaniczna docierająca do końca pręta pomiarowego jest pochłaniana przez tłumik. Fala mechaniczna transmitowana z powrotem do komory elektronicznej jest wykrywana przez mechanizm odbioru energii zainstalowany w komorze elektronicznej i przekształcana w odpowiedni impuls prądowy. Mechanizm odbioru energii oblicza różnicę czasu między dwoma impulsami, aby dokładnie zmierzyć wysokość mierzonego poziomu cieczy.

Magnetostrykcyjny czujnik poziomu NYCZ500 Obszary zastosowań

1. Pomiar i kontrola poziomu w przemyśle

2. Pomiar i kontrola poziomu w zbiornikach

3. Kontrola poziomu cieczy w procesach chemicznych

4. Kontrola poziomu cieczy w zbiornikach farmaceutycznych

5. Kontrola zbiorników spożywczych i napojów

Magnetostrykcyjny czujnik poziomu NYCZ500 Parametry techniczne

Model	NYCZ500
Typowe zastosowanie	Pomiar poziomu cieczy, pomiar interfejsu ciecz-ciecz
Forma anteny	Typ prętowy
Materiał anteny	304, 316L (opcjonalnie)
Zakres pomiarowy	0～ 5m
Dokładność pomiaru	±0.5mm
Kąt pomiaru	10°
Zasilanie	24VDC (2-przewodowe, 4-przewodowe), 220VAC
Temperatura procesu	-40～+200℃
Ciśnienie procesu	-0.1~10.0MPa
Przyłącze procesowe	Gwint, kołnierz, wspornik (opcjonalnie)
Wyjście sygnału	4...20mA/HART/RS485/Modbus
Prąd roboczy	4...20mA
Charakterystyka obciążenia	Maksymalna rezystancja obciążenia 600Ω dla wyjścia prądowego; maksymalna rezystancja obciążenia 2mA dla wyjścia napięciowego
Czas reakcji	0.2-5ms
Poziom ochrony	IP65, IP67, IP68 (opcjonalnie)
Klasa przeciwwybuchowości	ExiaⅡCT6 Ga; ExiaⅡCT6 Gb

Uwaga: Produkty mogą być dostosowane do specyficznych wymagań użytkowników.

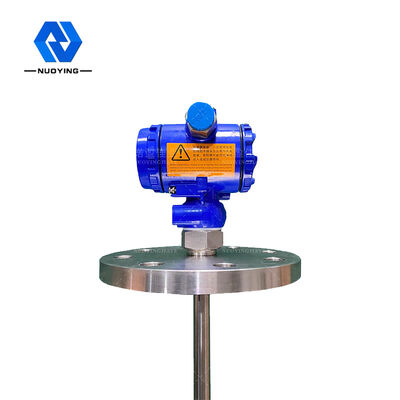

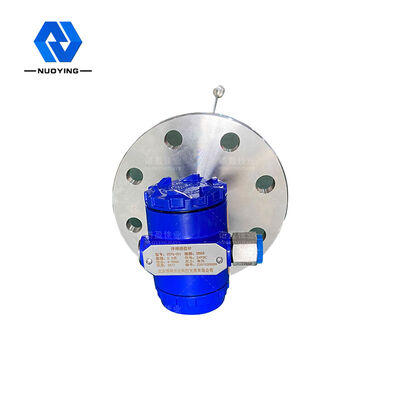

Magnetostrykcyjny czujnik poziomu NYCZ500 Powiązane zdjęcia

NYCZ500 Magnetostrictive Level Gauge 24VDC Wysokiej precyzji Transmitter poziomu wody ze stali nierdzewnej Wytworzony w Chinach 0

NYCZ500 Magnetostrictive Level Gauge 24VDC Wysokiej precyzji Transmitter poziomu wody ze stali nierdzewnej Wytworzony w Chinach 1
