NYCZ500 Magnetostryctive Level Gauge dla pomiaru interfejsu płyn-płyn z wysoką niezawodnością

Magnetostrykcyjny miernik poziomu NYCZ500 do pomiaru granicy faz ciecz-ciecz o wysokiej niezawodności

Magnetostrykcyjny miernik poziomu NYCZ500 Zasada działania

Produkt składa się głównie z pręta pomiarowego, komory elektronicznej i niekontaktowej kulistej pływającej zamontowanej na pręcie pomiarowym. W pręcie pomiarowym zainstalowany jest drut magnetostrykcyjny (przewód falowodowy). Pręt pomiarowy wykonany jest z niemagnetycznej rury ze stali nierdzewnej, która bardzo dobrze chroni przewód falowodowy.

Gdy magnetostrykcyjny miernik poziomu cieczy pracuje, generator impulsów w komorze elektronicznej wysyła impuls startowy. Gdy ten impuls startowy jest przesyłany w przewodzie falowodowym, generuje obrotowe pole magnetyczne poruszające się w kierunku przewodu falowodowego. Gdy to pole magnetyczne spotka się z polem magnetycznym stałego magnesu w kuli pływającej, generuje efekt rozciągania magnetostrykcyjnego, powodując skręcenie przewodu falowodowego i generując falę mechaniczną o stałej prędkości. Ta fala mechaniczna rozchodzi się w dwóch kierunkach. Fala mechaniczna docierająca do końca pręta pomiarowego jest pochłaniana przez tłumik. Fala mechaniczna transmitowana z powrotem do komory elektronicznej jest wykrywana przez mechanizm odbioru energii zainstalowany w komorze elektronicznej i przekształcana w odpowiedni impuls prądowy. Mechanizm odbioru energii oblicza różnicę czasu między dwoma impulsami, aby dokładnie zmierzyć wysokość mierzonego poziomu cieczy.

Magnetostrykcyjny miernik poziomu NYCZ500 Cechy konstrukcyjne

1. Szeroka zastosowalność: różnorodne formy sond, różnorodne formy połączeń procesowych, różnorodne materiały produkcyjne, możliwość projektowania na zamówienie;

2. Niezawodność: Ponieważ magnetostrykcyjny miernik poziomu wykorzystuje zasadę falowodu, nie ma ruchomych części mechanicznych, więc nie ma tarcia, nie ma zużycia. Cały przetwornik jest zamknięty w rurze ze stali nierdzewnej, a medium pomiarowe jest niekontaktowe, co zapewnia niezawodną pracę czujnika i długą żywotność.

3. Wysoka dokładność: Ponieważ magnetostrykcyjny miernik poziomu działa z impulsem falowodu, zmierzona odległość jest określana przez pomiar czasu impulsu startowego i impulsu końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01%FS, co jest trudne do osiągnięcia przez inne czujniki.

Magnetostrykcyjny miernik poziomu NYCZ500 Parametry techniczne

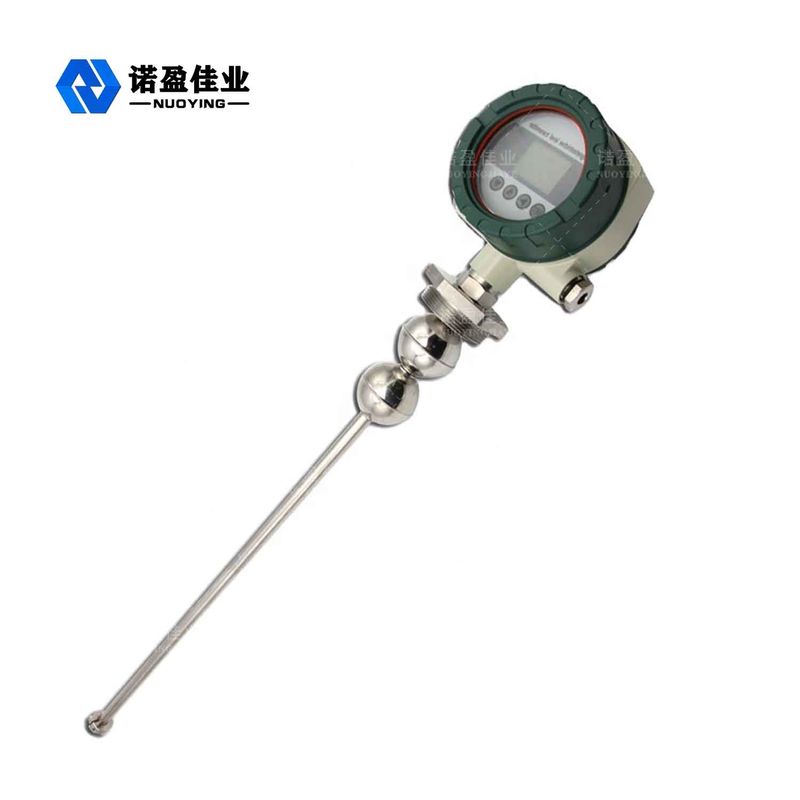

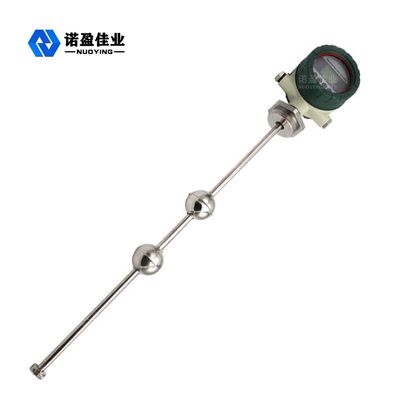

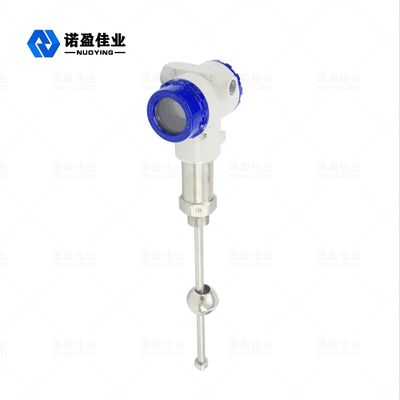

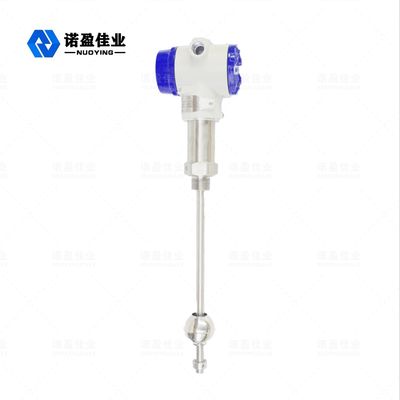

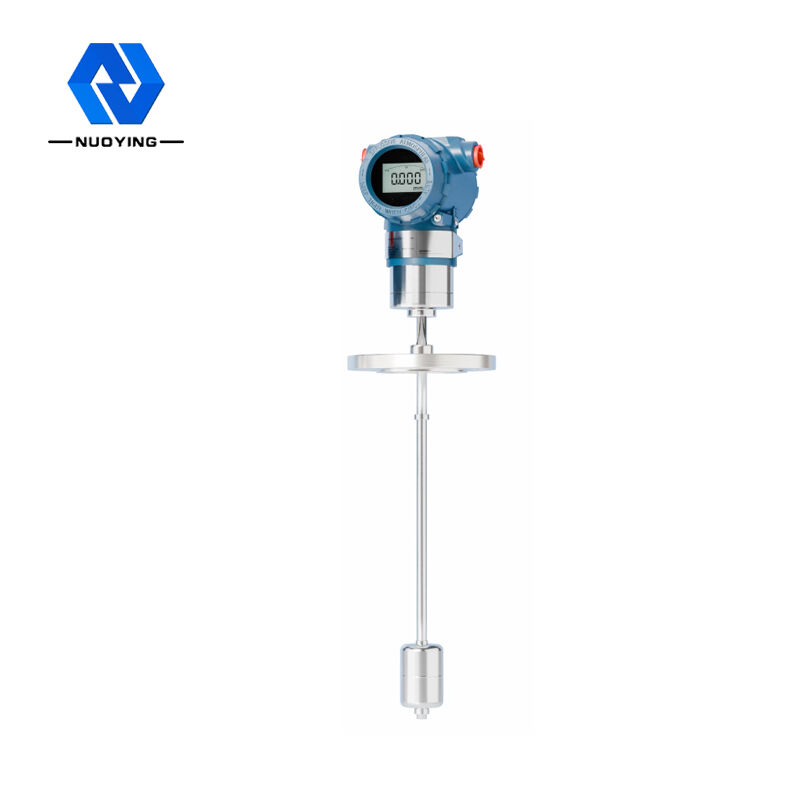

Magnetostrykcyjny miernik poziomu NYCZ500 Powiązane zdjęcia
