Typowy magnesostrykcyjny miernik poziomu płynu typu pręta NYCZ500 z certyfikatem CE i dokładnością ±0,5 mm

NYCZ500 Czujnik poziomu cieczy typu prętowego magnetostrykcyjnego z certyfikatem CE i dokładnością ±0,5 mm

NYCZ500 Czujnik poziomu cieczy typu prętowego magnetostrykcyjnegoZasada działania

Produkt składa się głównie z pręta pomiarowego, komory elektronicznej i niekontaktowej kulki pływającej nasuniętej na pręt pomiarowy. W pręcie pomiarowym zainstalowany jest drut magnetostrykcyjny (drut falowodu). Pręt pomiarowy wykonany jest z niemagnetycznej rury ze stali nierdzewnej, która bardzo dobrze chroni drut falowodu.

Gdy magnetostrykcyjny czujnik poziomu cieczy pracuje, generator impulsów w komorze elektronicznej wysyła impuls startowy. Gdy ten impuls startowy jest przesyłany w drucie falowodu, generuje obracające się pole magnetyczne poruszające się w kierunku drutu falowodu. Gdy to pole magnetyczne spotka pole stałego magnesu w kulce pływającej, generuje efekt rozciągania magnetostrykcyjnego, powodując skręcenie drutu falowodu i wygenerowanie fali mechanicznej o stałej prędkości. Ta fala mechaniczna propaguje się w dwóch kierunkach. Fala mechaniczna docierająca do końca pręta pomiarowego jest pochłaniana przez tłumik. Fala mechaniczna transmitowana z powrotem do komory elektronicznej jest wykrywana przez mechanizm odbioru energii zainstalowany w komorze elektronicznej i przekształcana w odpowiedni impuls prądowy. Mechanizm odbioru energii oblicza różnicę czasu między dwoma impulsami, aby dokładnie zmierzyć wysokość mierzonego poziomu cieczy.

NYCZ500 Czujnik poziomu cieczy typu prętowego magnetostrykcyjnego Cechy konstrukcyjne

1. Szerokie zastosowanie: różnorodne formy sond, różnorodne formy połączeń procesowych, różnorodne materiały produkcyjne, możliwość projektowania na zamówienie;

2. Niezawodność: Ponieważ magnetostrykcyjny czujnik poziomu wykorzystuje zasadę falowodu, nie ma ruchomych części mechanicznych, więc nie ma tarcia ani zużycia. Cały przetwornik jest zamknięty w rurze ze stali nierdzewnej, a medium pomiarowe jest bezkontaktowe, co zapewnia niezawodną pracę czujnika i długą żywotność.

3. Wysoka dokładność: Ponieważ magnetostrykcyjny czujnik poziomu działa z impulsem falowodu, zmierzona odległość jest określana przez pomiar czasu impulsu startowego i impulsu końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość lepsza niż 0,01%FS, co jest trudne do osiągnięcia przez inne czujniki.

4. Dobre bezpieczeństwo: Magnetostrykcyjny czujnik poziomu ma wysoką wydajność przeciwwybuchową, jest iskrobezpieczny, bezpieczny w użyciu, szczególnie nadaje się do pomiaru materiałów chemicznych i łatwopalnych cieczy. Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, co pozwala uniknąć niebezpieczeństwa pomiaru ręcznego.

5. Magnetostrykcyjny czujnik poziomu jest łatwy w instalacji i prosty w konserwacji: Magnetostrykcyjny czujnik poziomu jest zazwyczaj instalowany przez istniejący otwór w górnej części zbiornika, szczególnie nadaje się do instalacji w podziemnych zbiornikach magazynowych i zbiornikach już eksploatowanych, a proces instalacji nie wpływa na normalną produkcję.

NYCZ500 Czujnik poziomu cieczy typu prętowego magnetostrykcyjnego Obszary zastosowań

1. Pomiar i kontrola poziomu w przemyśle

2. Pomiar i kontrola poziomu w zbiornikach

3. Kontrola poziomu cieczy w procesach chemicznych

4. Kontrola poziomu cieczy w zbiornikach farmaceutycznych

5. Kontrola zbiorników spożywczych i napojów

6. Monitorowanie poziomu wody w tamach

7. Uzdatnianie wody pitnej i ścieków

8. Pomiar i kontrola interfejsu olej-woda

9. System zarządzania pomiarami na stacjach benzynowych

10. Inne pomiary i kontrola poziomu cieczy

NYCZ500 Czujnik poziomu cieczy typu prętowego magnetostrykcyjnegoParametry techniczne

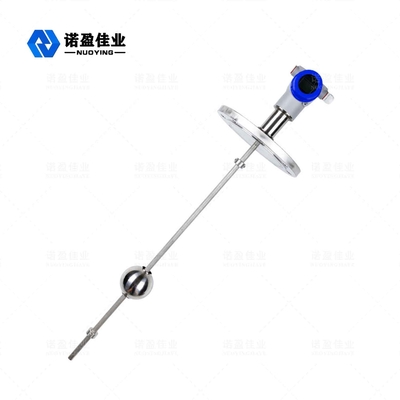

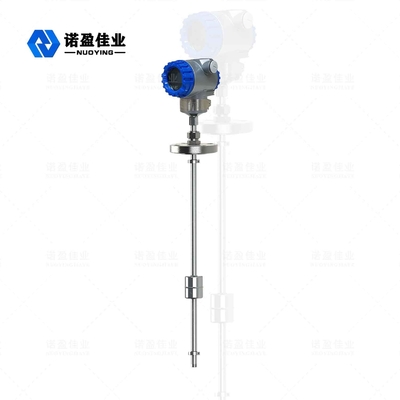

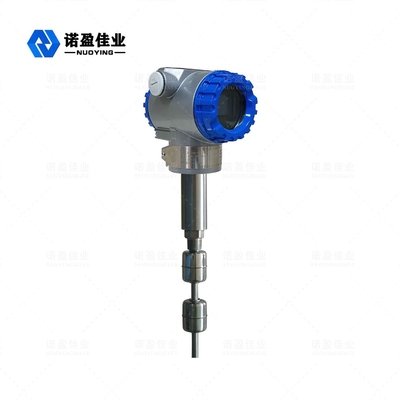

NYCZ500 Czujnik poziomu cieczy typu prętowego magnetostrykcyjnego Powiązane zdjęcia
