| Nazwa marki: | NUOYING |
| Numer modelu: | NYCSUL-503 |
| MOQ: | 1 proc. |
| Cena £: | $98~$174/pc |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 sztuk miesięcznie |
NYCSUL-503 Cyfrowy zintegrowany nadajnik poziomu ultradźwięków do pomiaru płynów
NYCSUL-503 cyfrowy zintegrowany nadajnik poziomu ultradźwięków Zasada działania
Pod kontrolą urządzenia elektronicznego sonda wysyła wiązkę impulsu ultradźwiękowego do obiektu, który ma być zmierzony.Fala dźwiękowa odbija się na powierzchni obiektu, a część odblaskowego echa jest odbierana przez sondę i przekształcana w sygnały elektryczne.Zmiana poziomu określa się w zależności od różnicy czasu między transmisją fali ultradźwiękowej a odbiciem fali ultradźwiękowej oraz znanej prędkości dźwiękuSygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne, wreszcie jest przekształcany w sygnały elektryczne związane z poziomem materiału.
NYCSUL-503 cyfrowy zintegrowany nadajnik poziomu ultradźwięków Cechy projektowe
◎ Rozsądna konstrukcja, doskonała wydajność, prosta struktura, wygodna instalacja itp.;
◎ Do fal ultradźwiękowych wykorzystuje się sondę o małym kącie, o wysokiej mocy przesyłowej i wysokiej wrażliwości;
◎ Ustawienie górnej i dolnej granicy oraz ustawienie alarmu w dowolnym punkcie można wykorzystać do ciągłego pomiaru płynu i kontroli poziomu płynu.
NYCSUL-503 cyfrowy zintegrowany nadajnik poziomu ultradźwiękówParametry techniczne
| Typowe zastosowanie | Płynne (bez mieszania, pianki i lotności) |
| Model produktu | NYCSUL-503 |
| Rodzaj sondy | Zintegrowane |
| Materiał sondy | PP/PVC/PTFE/304 |
| Zakres pomiarowy | 0 ~ 20 m |
| Dokładność pomiaru | < 0,25% (zakres pomiarowy < 20 m) |
| Temperatura procesu | -20°C+40°C |
| Ciśnienie procesu | -0,1 -0,1 MPa (ciśnienie normalne) |
| Połączenie procesu | przędza, kołnierz (nieobowiązkowe) |
| Zasilanie | 24VDC, 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Tryb wyświetlania | poziom płynu i odległość (wysokość powietrza) |
| Ustawienie wyjścia | ustawienie górnej i dolnej granicy |
| Stopień ochrony | IP 65 |
| Stopień odporny na wybuch | Wyjście II CT6 (nieobowiązkowe) |
Uwaga: Produkty mogą być dostosowywane zgodnie ze specyficznymi wymaganiami użytkowników.

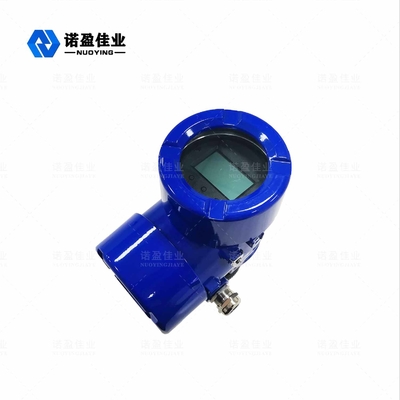

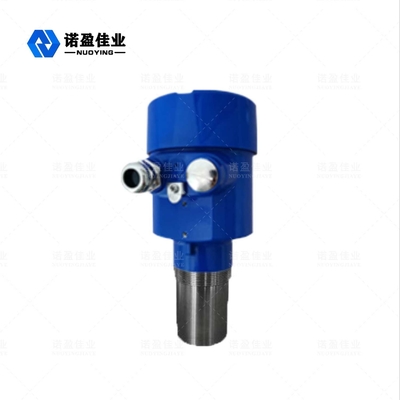

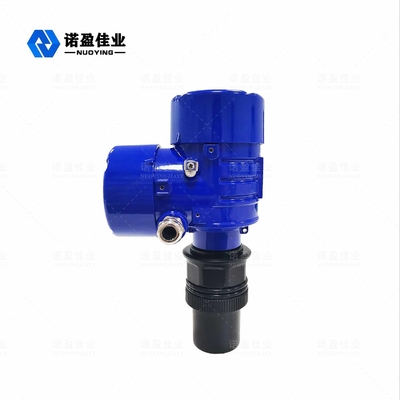

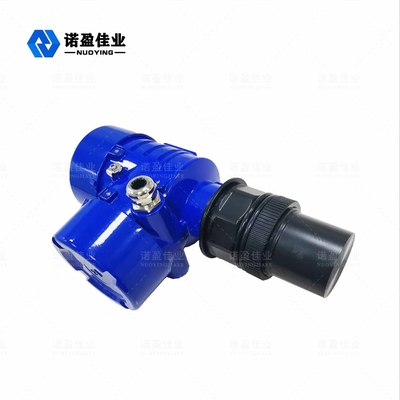

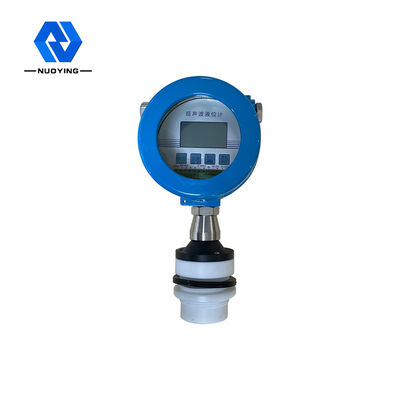

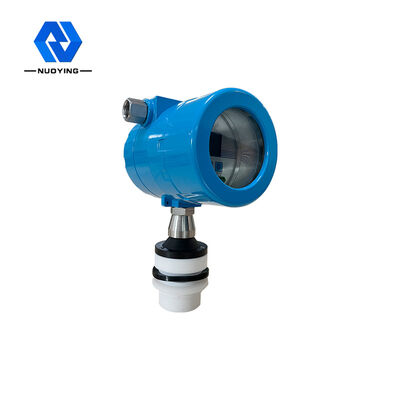

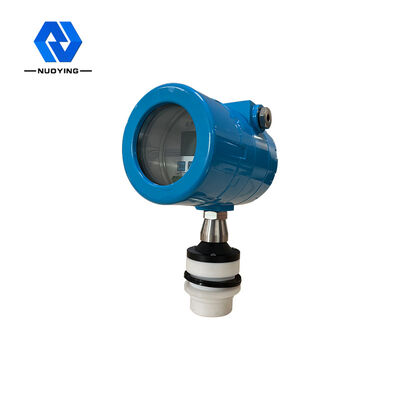

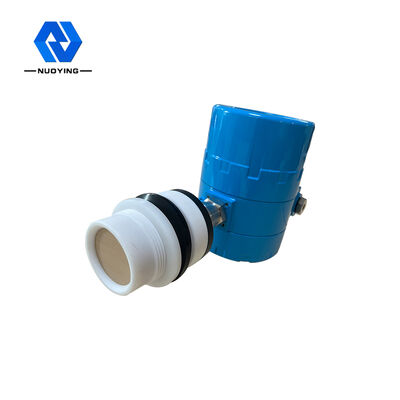

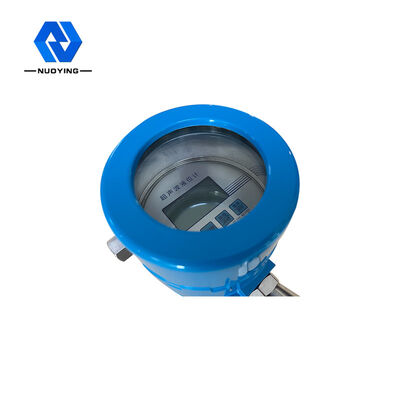

NYCSUL-503 cyfrowy zintegrowany nadajnik poziomu ultradźwięków Związane zdjęcia
