Szczegóły Produktu:
|
| skala: | 0-10m | Zakres częstotliwości: | 40KHz、100KHz |
|---|---|---|---|
| Klasa przeciwwybuchowa: | Exia (CT6 Ga) | Klasa ochrony: | IP65,IP67 |
| Wyświetlacz: | LCD | Ustawienie wyjścia: | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Tryb wyświetlania: | Poziom cieczy, odległość (pusta wysokość) | Temperatura procesu: | -20～+70℃ |
| High Light: | Ultradźwiękowy przetwornik poziomu IP65,ultradźwiękowy przetwornik poziomu Intelektualizacja,ultradźwiękowy czujnik poziomu oleju IP65 |
||

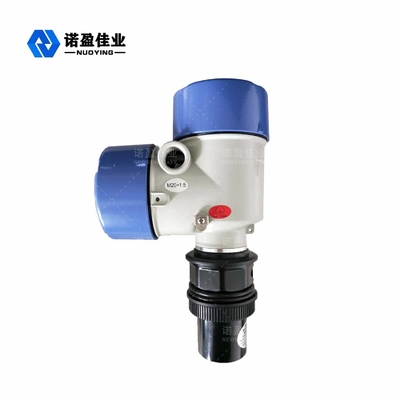

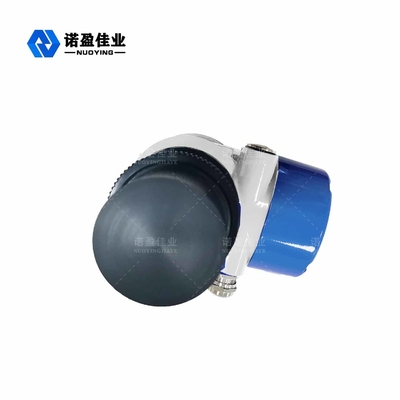

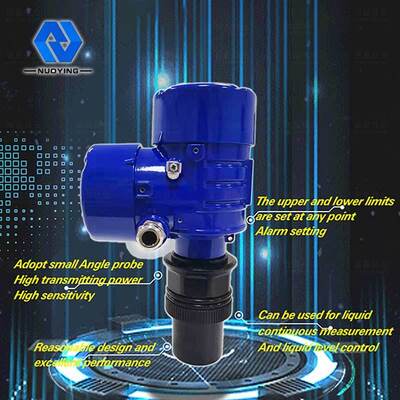

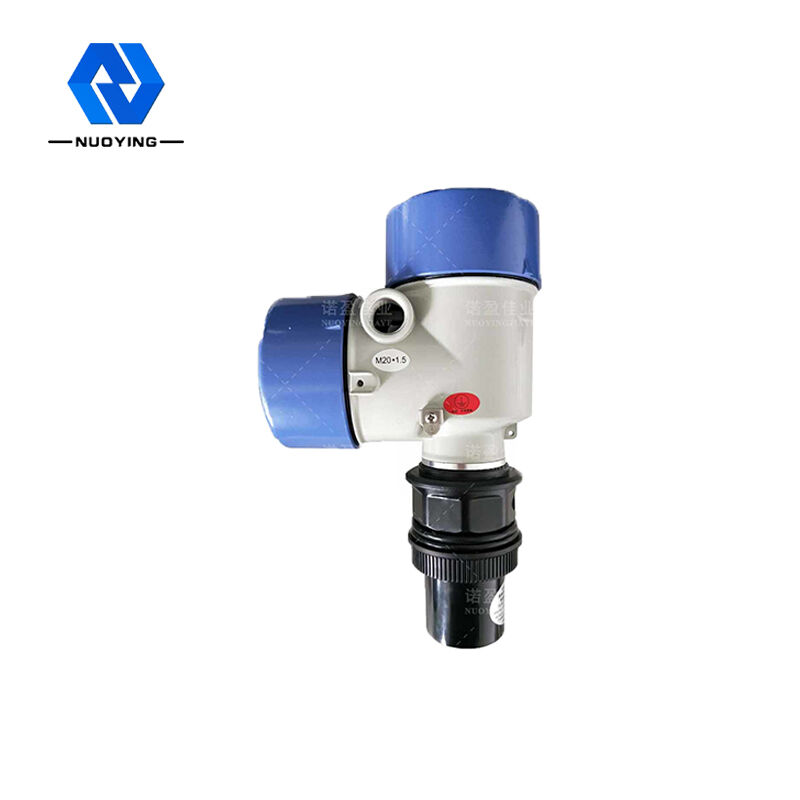

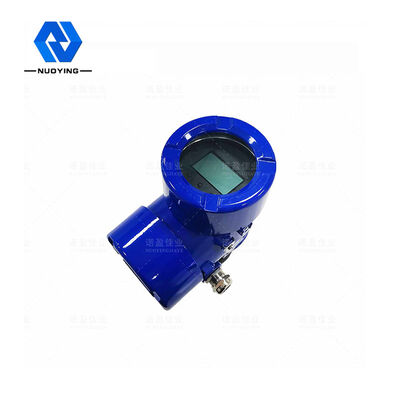

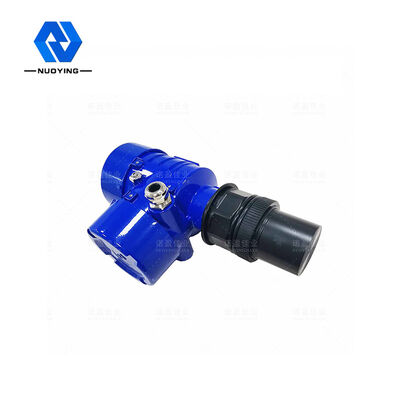

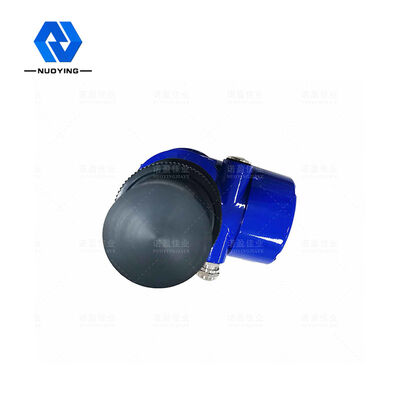

Ultradźwiękowy przetwornik poziomu
Ultradźwiękowy miernik poziomu to cyfrowy miernik poziomu kontrolowany przez mikroprocesor.W pomiarze impulsu ultradźwiękowego wytwarzanego przez czujnik (przetwornik), fale dźwiękowe po odbiciu od powierzchni cieczy przez ten sam odbiór czujnika, przez kryształ piezoelektryczny są przekształcane na sygnały elektryczne, a fale dźwiękowe między czasem nadawania i odbierania w celu obliczenia czujnika do zmierzona odległość na powierzchni cieczy.Dzięki zastosowaniu pomiaru bezkontaktowego mierzone medium jest niemal nieograniczone, może być szeroko stosowane w różnych pomiarach wysokości materiałów ciekłych i stałych.
Ultradźwiękowy przetwornik poziomuParametr techniczny
| Typowym zastosowaniem | Pomiar poziomu cieczy |
| Zakres częstotliwości | 40kHz,100kHz |
| Typ sondy | Zintegrowany |
| Materiał sondy | PP/PVC/PTFE/304 (opcjonalnie)) |
| Skala | 0~.20m |
| Dokładność pomiaru | <.0,25% (zakres<.20m) |
| Kąt pomiarowy | 10° |
| Zasilacz | 24VDC,220VAC |
| Temperatura procesu | (-20-70℃) |
| Ciśnienie procesowe | Normalne ciśnienie |
| Proces łączenia | Gwint, kołnierz, montaż na wsporniku (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485... |
| Tryb wyświetlania | Poziom cieczy, odległość (pusta wysokość) |
| Ustawienie wyjścia | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Wyświetlacz | LCD |
| Materiał powłoki | Polipropylen/Aluminium |
| Klasa ochrony | IP65,IP67 |
| Klasa przeciwwybuchowa | ExiaⅡ.CT6 Ga |
Uwaga: dostosowane na żądanie
Ultradźwiękowy przetwornik poziomuZasada instalacji
Podczas instalacji ultradźwiękowego miernika poziomu należy wziąć pod uwagę martwe pole ultradźwiękowego miernika poziomu.Gdy poziom cieczy w ślepy obszar, ultradźwiękowy miernik poziomu nie może mierzyć poziomu cieczy, więc przy określaniu zakresu ultradźwiękowego miernika poziomu należy odłożyć margines 50 cm, instalacja, sonda musi być o około 50 cm wyższa niż najwyższy poziom .W ten sposób możemy zapewnić dokładne monitorowanie poziomu cieczy oraz bezpieczeństwo ultradźwiękowego miernika poziomu.
W rzeczywistym użytkowaniu, z powodu nieprawidłowego montażu, płynowskaz został całkowicie zalany wodą, co spowodowało całkowite uszkodzenie płynowskazu, dlatego należy brać pod uwagę najwyższą wartość poziomu mierzonej cieczy.
Podczas instalacji maszyn należy zwrócić uwagę na: gdy instalacja powinna być prostopadła do testowanej powierzchni, unikać stosowania do pomiaru właściwości pianki obiektów, unikać instalowania na odległość odległość powierzchni pomiarowej jest mniejsza niż odległość martwego obszaru (martwy punkt: każdy produkt będzie miał Standardowo wraz z produktem należy wziąć pod uwagę wiązkę, aby uniknąć blokowania materiału, który nie styka się z nawadnianiem i ścianą naczynia, detekcja ciał sypkich powinna regulować pozycję sondy, zmniejszać błąd pomiaru.
