Szczegóły Produktu:
|
| skala: | 0-10m | Zakres częstotliwości: | 40KHz、100KHz |
|---|---|---|---|
| Klasa przeciwwybuchowa: | Exia (CT6 Ga) | Klasa ochrony: | IP65,IP67 |
| Wyświetlacz: | LCD | Ustawienie wyjścia: | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Tryb wyświetlania: | Poziom cieczy, odległość (pusta wysokość) | Temperatura procesu: | -20～+70℃ |
| High Light: | Ultradźwiękowy przetwornik poziomu IP67,ultradźwiękowy czujnik poziomu 100 KHz,ultradźwiękowy czujnik poziomu 40 KHz do zbiornika na wodę |
||
Pomiar poziomu Ultradźwiękowy przetwornik poziomu Intelektualizacja Materiał PVC Pomiar bezkontaktowy

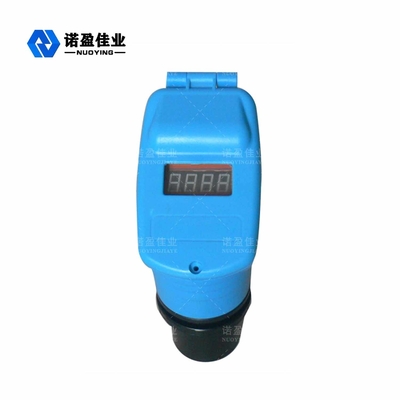

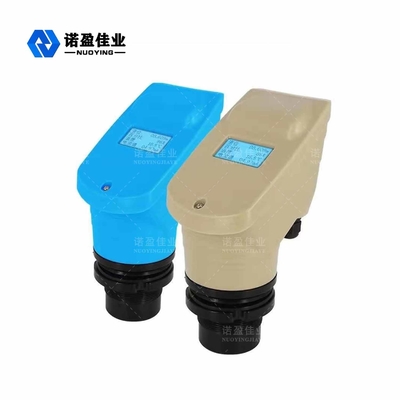

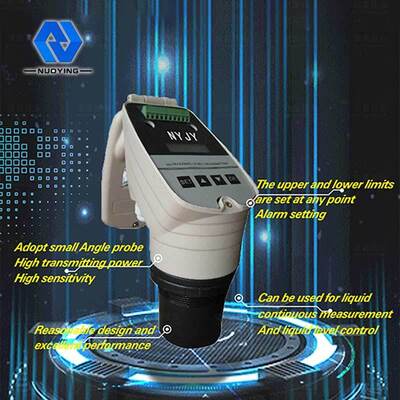

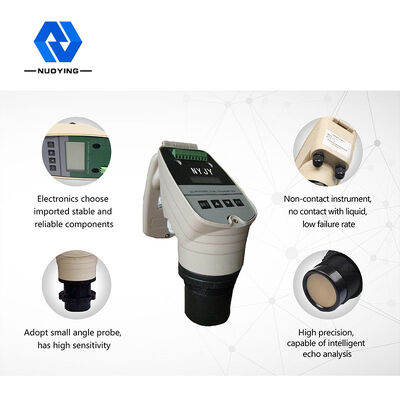

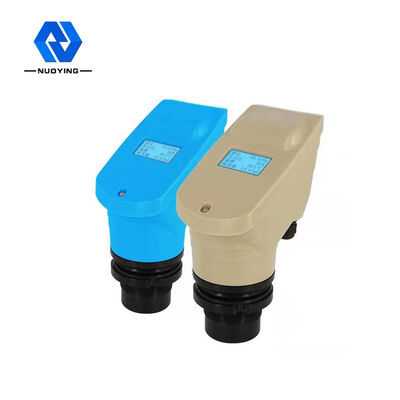

Ultradźwiękowy przetwornik poziomu
Ultradźwiękowy miernik poziomu to cyfrowy miernik poziomu kontrolowany przez mikroprocesor.W pomiarze impulsu ultradźwiękowego wytwarzanego przez czujnik (przetwornik), fale dźwiękowe po odbiciu od powierzchni cieczy przez ten sam odbiór czujnika, przez kryształ piezoelektryczny są przekształcane na sygnały elektryczne, a fale dźwiękowe między czasem nadawania i odbierania w celu obliczenia czujnika do zmierzona odległość na powierzchni cieczy.Dzięki zastosowaniu pomiaru bezkontaktowego mierzone medium jest niemal nieograniczone, może być szeroko stosowane w różnych pomiarach wysokości materiałów ciekłych i stałych.
Ultradźwiękowy przetwornik poziomuParametr techniczny

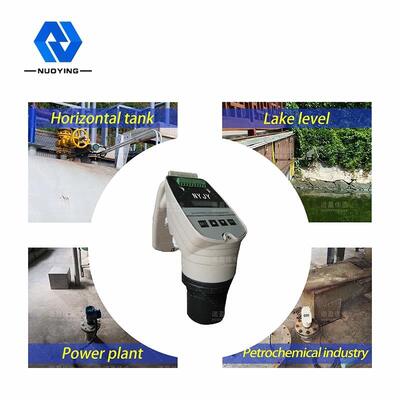

| Typowym zastosowaniem | Pomiar poziomu cieczy |
| Zakres częstotliwości | 40kHz,100kHz |

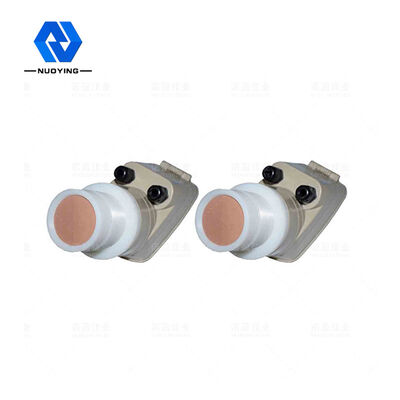

| Typ sondy | Zintegrowany |
| Materiał sondy | PP/PVC/PTFE/304 (opcjonalnie)) |
| Skala | 0~.20m |
| Dokładność pomiaru | <.0,25% (zakres<.20m) |
| Kąt pomiarowy | 10° |
| Zasilacz | 24VDC,220VAC |
| Temperatura procesu | (-20-70℃) |
| Ciśnienie procesowe | Normalne ciśnienie |
| Proces łączenia | Gwint, kołnierz, montaż na wsporniku (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485... |
| Tryb wyświetlania | Poziom cieczy, odległość (pusta wysokość) |
| Ustawienie wyjścia | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Wyświetlacz | LCD |
| Materiał powłoki | Polipropylen/Aluminium |
| Klasa ochrony | IP65,IP67 |
| Klasa przeciwwybuchowa | ExiaⅡ.CT6 Ga |
Uwaga: dostosowane na żądanie
Ultradźwiękowy przetwornik poziomuZasada pomiaru
Ultradźwiękowy miernik poziomu jest zainstalowany na górze pojemnika.Pod kontrolą jednostki elektronicznej sonda emituje wiązkę impulsów ultradźwiękowych do mierzonego obiektu, fala dźwiękowa odbija się od powierzchni obiektu, a część odbitego echa jest odbierana przez sondę i przekształcana w sygnał elektryczny, który jest retransmitowany zgodnie z falą ultradźwiękową.Różnicę czasu do ponownego odbioru i znaną prędkość dźwięku wykorzystuje się do określenia zmiany poziomu materiału.Sygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne i ostatecznie przekształcany na sygnał elektryczny związany z poziomem materiału.
