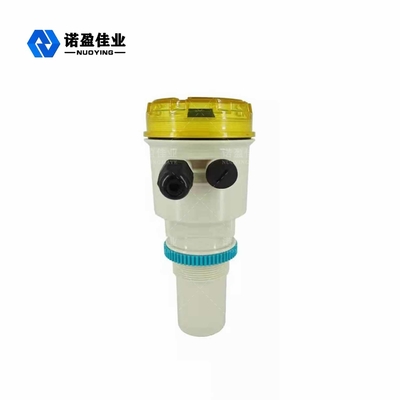

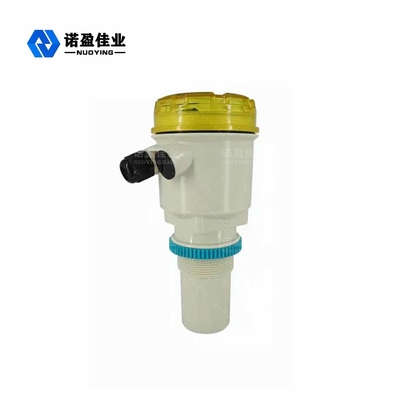

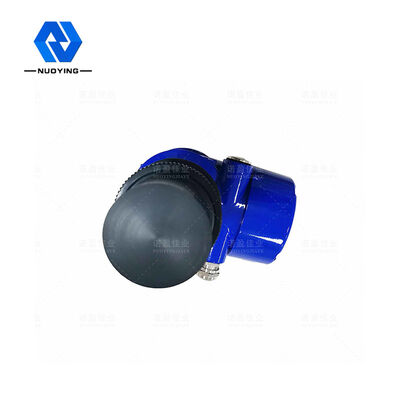

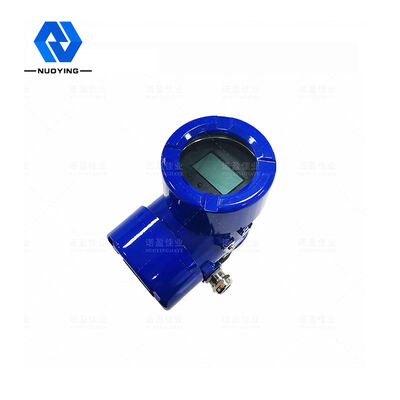

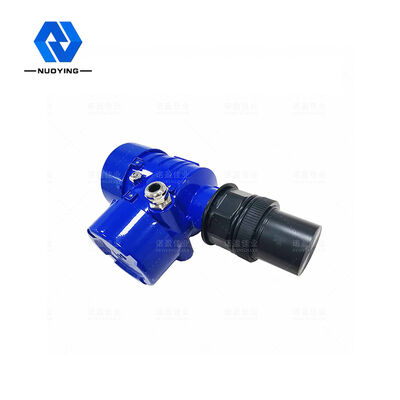

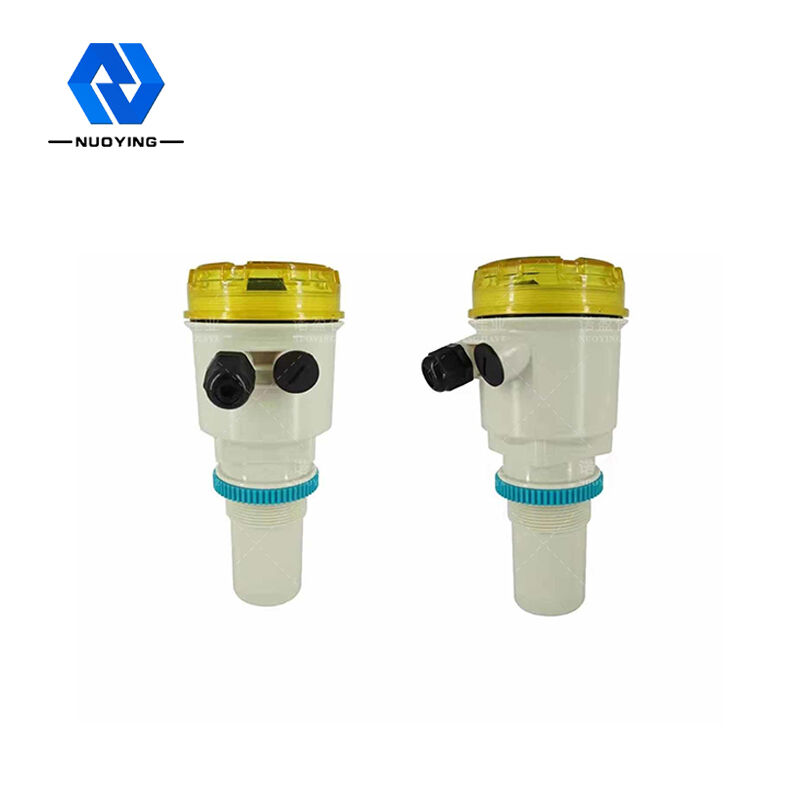

Szczegóły Produktu:
|
Typowym zastosowaniem: | Pomiar poziomu cieczy | Zakres częstotliwości: | 40KHz、100KHz |
---|---|---|---|
Typ sondy: | Zintegrowany | Materiał sondy: | PP/PVC/PTFE/304 (opcjonalnie) |
Kąt pomiarowy: | 10° | Zasilacz: | 24VDC (220VAC) |
Temperatura procesu: | -20~+70℃ | Ciśnienie procesowe: | Normalne ciśnienie |
High Light: | 100 KHz ultradźwiękowy czujnik poziomu wody w zbiorniku,ultradźwiękowy czujnik poziomu wody w zbiorniku PTFE,ultradźwiękowy przetwornik poziomu wody z PTFE |
Odległość [m] = czas × prędkość dźwięku /2 [m]
Wzór na kompensację temperatury prędkości dźwięku to: prędkość dźwięku otoczenia = 331,5 + 0,6× temperatura
Typowym zastosowaniem | Pomiar poziomu cieczy |
Zakres częstotliwości | 40kHz,100kHz |
Typ sondy | Zintegrowany |
Materiał sondy | PP/PVC/PTFE/304 (opcjonalnie)) |
Skala | 0~.20m |
Dokładność pomiaru | <.0,25% (zakres<.20m) |
Kąt pomiarowy | 10° |
Zasilacz | 24VDC,220VAC |
Temperatura procesu | -20~.+70℃ |
Ciśnienie procesowe | Normalne ciśnienie |
Proces łączenia | Gwint, kołnierz, montaż na wsporniku (opcjonalnie) |
Wyjście sygnału | 4...20mA/HART/RS485... |
Tryb wyświetlania | Poziom cieczy, odległość (pusta wysokość) |
Ustawienie wyjścia | Ustawienie górnego limitu, ustawienie dolnego limitu |
Wyświetlacz | LCD |
Materiał powłoki | Polipropylen/Aluminium |
Klasa ochrony | IP65,IP67 |
Klasa przeciwwybuchowa | ExiaⅡ.CT6 Ga |
Zasada działania ultradźwiękowego miernika poziomu polega na tym, że przetwornik ultradźwiękowy (sonda) wysyła impulsową falę dźwiękową o wysokiej częstotliwości, gdy styka się z mierzoną powierzchnią poziomu obiektu (materiału), jest odbijana i przekształcana z powrotem w celu odzwierciedlenia echa odbieranego przez przetwornik w sygnał elektryczny .Czas propagacji fal dźwiękowych jest proporcjonalny do odległości od powierzchni obiektu.Zależność między odległością transmisji akustycznej S a prędkością dźwięku C i czasem transmisji dźwięku T można wyrazić wzorem :S=C×T/2.
Ponieważ przesyłany impuls ultradźwiękowy ma określoną szerokość, fala odbita nakłada się na falę przesyłaną w niewielkim obszarze blisko przetwornika, przez co nie można rozpoznać i zmierzyć wartości odległości.Ten obszar nazywa się martwym punktem pomiaru.Wielkość obszaru niewidomego związana jest z rodzajem ultradźwiękowego miernika poziomu.
Część sondy emituje falę ultradźwiękową, fala ultradźwiękowa napotykana z różnicą gęstości powietrza jest większa niż odbite medium, fala odbita jest odbierana przez część sondy, odległość sondy od powierzchni cieczy (obiektu), a czas ultradźwięku jest proporcjonalny do:
※ uwaga: produkt można dostosować do specyficznych wymagań użytkowników!
