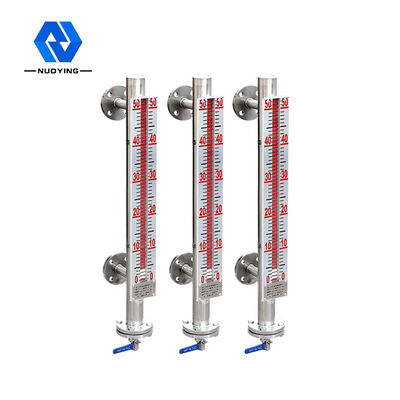

Typ izolacji Przekaźnik poziomu magnetycznego dla wysokiej lepkości i łatwej krystalizacji

Typ izolacji Przekaźnik poziomu magnetycznego dla wysokiej lepkości i łatwej krystalizacji

Nazwa marki:	NUOYING
Numer modelu:	NYUHZ-W
MOQ:	1 PCS
Cena £:	$125 to $285/pcs
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Orzecznictwo:

CE, SIL, ATEX

Stopień:

Przemysłowy

Gwarancja:

12 miesięcy

Indywidualne wsparcie:

OEM, ODM

Nazwa handlowa:

NUOYING

Aplikacje:

Ciecze, proszki, cząstki stałe, media żrące

Połączenie procesowe:

połączenie kołnierzowe

Zasilanie:

24VDC (dwie linie, cztery linie), 220VAC

Pomiar gęstości medium:

0,5 ~ 1,8 g/cm3

Temperatura procesu:

200 ℃

Domyślna orientacja instalacji panelu wyświetlacza:

Odwrócone od kołnierza

Wyjście sygnału:

4 ... 20ma/hart/rs485/modbus ...

Maks. Odległość od środka do środka:

0 ~ 6 m

Szczegóły pakowania:

40*30*30 CM

Możliwość Supply:

1000 sztuk miesięcznie

Opis produktu

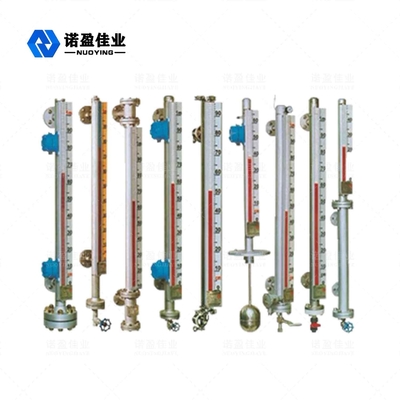

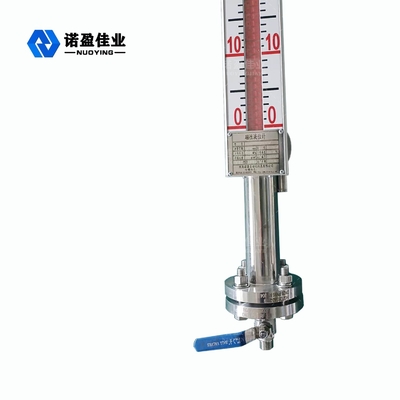

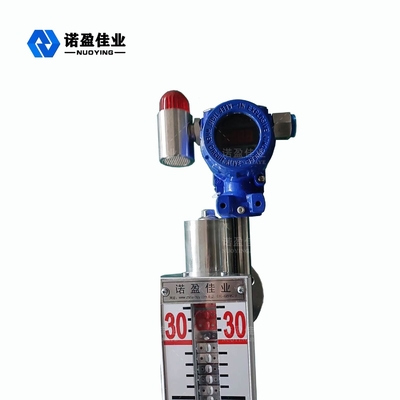

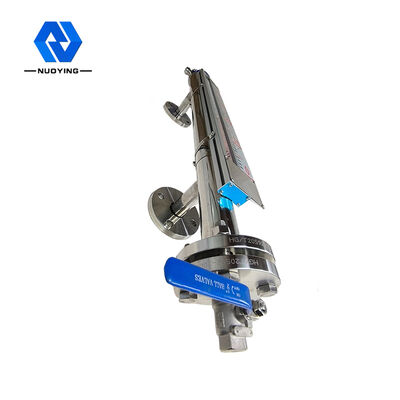

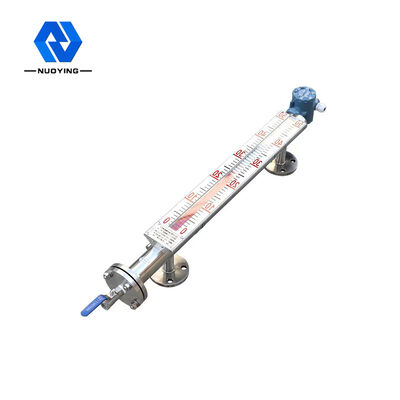

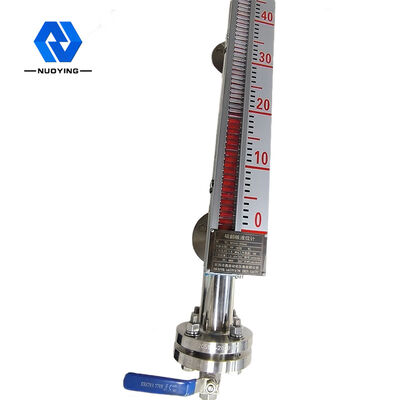

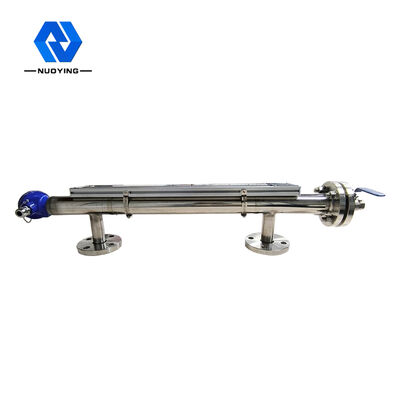

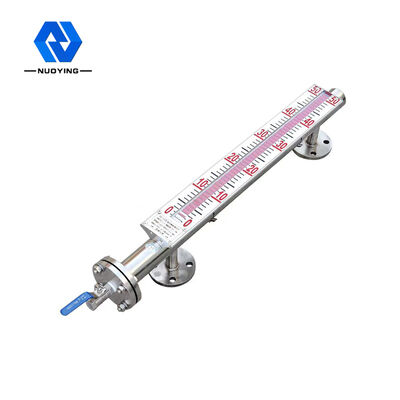

Wskaźnik poziomu z klapką magnetyczną NYUHZ o wysokim uszczelnieniu i szczelności

NYUHZ Klapka magnetyczna Wskaźnik poziomu Zasada działania

Magnetyczny wskaźnik poziomu z klapką może być stosowany do wykrywania poziomu mediów w różnych wieżach, zbiornikach, cysternach, naczyniach kulistych, kotłach i innych urządzeniach. Magnetyczny wskaźnik poziomu z klapką może być wysoko uszczelniony, szczelny i nadaje się do zastosowań w wysokich temperaturach, wysokim ciśnieniu i odpornych na korozję.

Magnetyczny wskaźnik poziomu z klapką posiada komorę (zwaną rurą pomiarową lub rurą główną) do przechowywania pływaka, a komora tworzy połączenie z pojemnikiem za pomocą kołnierza lub innych odpowiednich metod połączenia. Zgodnie z zasadą połączenia, wraz ze zmianą poziomu cieczy w pojemniku, poziom cieczy w komorze jest na tej samej wysokości co poziom cieczy w pojemniku, co napędza pływak w komorze do ruchu w górę i w dół, unosząc się i opadając wraz ze zmianą poziomu cieczy w pojemniku. W tym momencie nie widzimy poziomu cieczy, dlatego poza komorą zainstalowany jest wskaźnik z kolumną magnetyczną.

Magnes stały jest zainstalowany na styku zanurzonej cieczy i części pływającej pływaka. Gdy poziom cieczy w mierzonej pojemności wzrasta i opada, pływak magnetyczny w rurze korpusu wskaźnika poziomu również wzrasta i opada. Magnes stały w pływaku jest przenoszony do wskaźnika kolumny magnetycznej poprzez sprzężenie magnetyczne, obracając czerwoną i białą kolumnę o 180 °. Gdy poziom cieczy wzrasta, kolumna obraca się z białej na czerwoną, a gdy poziom cieczy opada, kolumna obraca się z czerwonej na białą. Połączenie czerwono-białe wskaźnika jest rzeczywistą wysokością poziomu cieczy wewnątrz pojemnika, co pozwala na wyraźne wskazanie poziomu cieczy.

NYUHZ Klapka magnetyczna Wskaźnik poziomu Parametry techniczne

Typowe zastosowania	Pomiar poziomu cieczy
Model produktu	NYUHZ
Typ instalacji	montaż boczny, montaż górny
Materiał korpusu głównego	304,316
Zakres pomiarowy	0～6m
Dokładność pomiaru	± 3mm, ± 5mm, ± 10mm, ± 20mm (opcjonalnie)
Gęstość medium	≧0.425g/cm³
Różnica gęstości	≧0.1g/cm³
Lepkość medium	≦0.4Pa.S
Wyjście sterujące	220VAC,1A
Wyjście transmisyjne	4... 20mA (zasilanie 24VDC)
Temperatura procesu	-50~+350℃
Ciśnienie procesu	-0.1～+16MPa
Przyłącze procesowe	kołnierz (opcjonalnie)
Rozdzielczość	±1mm
Stopień ochrony	IP65, IP67, IP68 (opcjonalnie)
Stopień przeciwwybuchowości	Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie)

Uwaga: Produkty mogą być dostosowane i zaprojektowane zgodnie ze specyficznymi wymaganiami użytkowników!

NYUHZ Klapka magnetyczna Wskaźnik poziomu Cechy konstrukcyjne

◎ Prosta konstrukcja, solidna i niezawodna, stabilna praca.

◎ Skala wyświetlana na miejscu jest wyraźna i czytelna.

◎ Może mierzyć i wskazywać poziom cieczy korozyjnych, łatwopalnych, toksycznych, wysokotemperaturowych i mieszanych.

◎ Można wybrać wiele form instalacji i form połączeń.

◎ Zakres ciśnienia projektowego od pełnej próżni do 10MPa.

◎ Zakres temperatury projektowej - 160~+450 ℃.

◎ Możliwe jest profesjonalne projektowanie dla specjalnych ciśnień i temperatur.
