Szczegóły Produktu:
|
Napięcie zasilania: | DC24V | Temperatura otoczenia: | -40 ~ 60 ℃ |
---|---|---|---|
wylot: | M20 * 1,5 (gwint wewnętrzny) | Błąd: | ±10mm |
Impedancja obciążenia: | 550Ω (przy zasilaniu 24V.DC) | Sygnał wyjściowy: | 4-20mA |
High Light: | DC24V magnetyczny wskaźnik poziomu pływaka,magnetyczny wskaźnik poziomu pływaka wyjście cyfrowe,magnetyczny wskaźnik poziomu wody; |

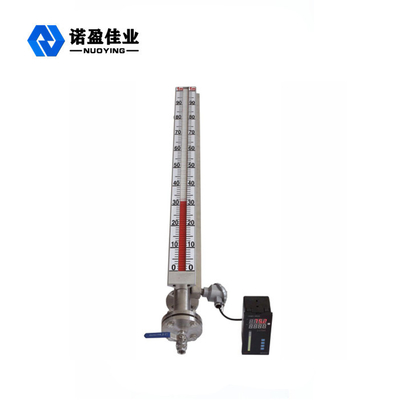

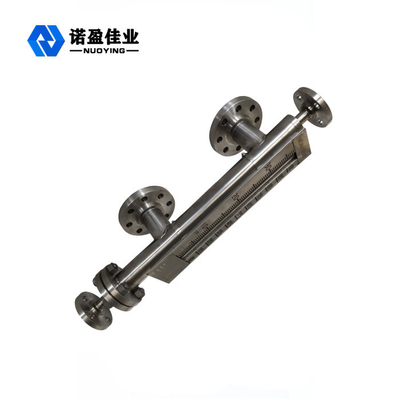

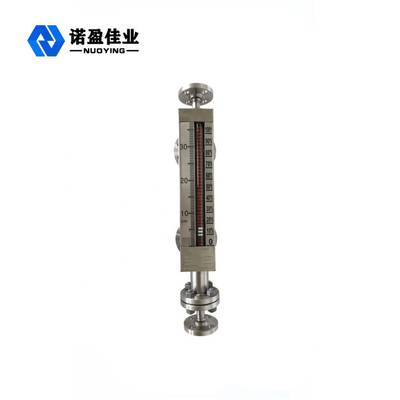

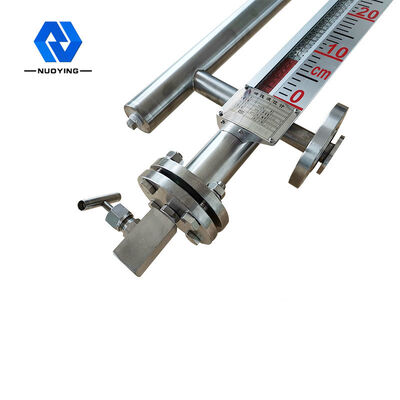

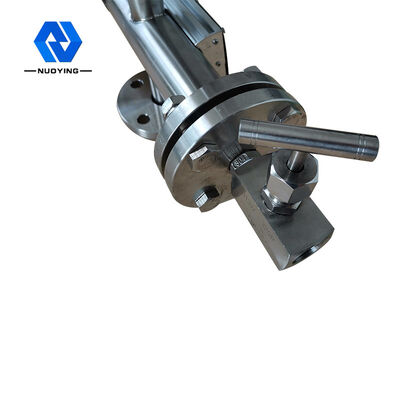

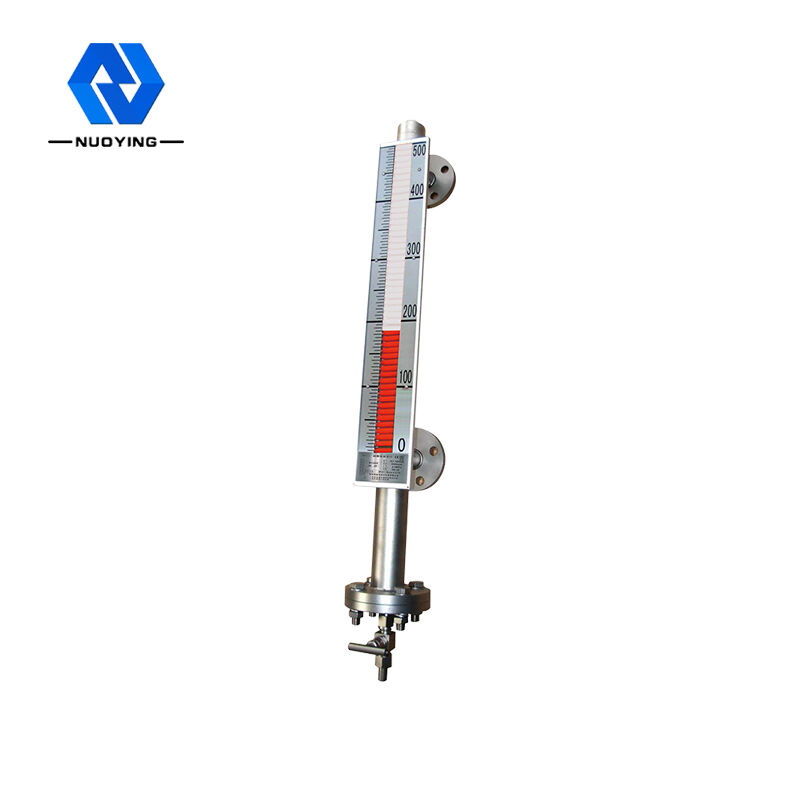

Magnetyczny pływak Cyfrowy wskaźnik poziomu wyjściowego Magnetyczny wskaźnik poziomu klapki
Magnetyczny pływak Cyfrowy wskaźnik poziomu wyjściowego Magnetyczny wskaźnik poziomu odwrócenia Opis:
Wskaźnik poziomu może być skonfigurowany z alarmem poziomu cieczy i przetwornikiem poziomu.Może osiągnąć wysoki i dolny wyświetlacz poziomu cieczy dalekiego zasięgu oraz alarm dźwiękowy.Przetwornik może konwertować zmianę poziomu liniowo na standardowy sygnał prądowy 4~20Ma.DC, który może być używany z instrumentem wtórnym w celu uzyskania wyświetlania poziomu/trybu cieczy o dużym zasięgu. Posiada duży zakres pomiarowy, dwukolorowy wyświetlacz fluorescencyjny , dobry efekt nocny, odporność na korozję, przeciwwybuchowy, bezpieczny i niezawodny.Może być stosowany do pomiaru poziomu cieczy w różnych pojemnikach, wody, zanieczyszczeń przemysłowych, różnych olejów, skroplonego gazu, kwasów i zasad itp. w komunikacji przemysłowej i morskiej.
Pływak magnetyczny Cyfrowy wskaźnik poziomu wyjściowego Wskaźnik poziomu magnetycznego Parametry:
Skala | 0~6000mm |
Błąd | ±10mm |
Sygnał wyjściowy | 4~20mA.DC |
Impedancja obciążenia | 550Ω (przy zasilaniu 24V.DC) |
Napięcie zasilania | 24V DC |
Wylot | M20 * 1,5 (gwint wewnętrzny) |
Temperatura otoczenia | -40 ~ 60 ℃ |
Klasyfikacja zagrożeń | dIIbt1-4, ibIIBT4 |
Klasyfikacja ochrony na zewnątrz | IP65 |
Magnetyczny pływak Cyfrowy wskaźnik poziomu wyjściowego Magnetyczny wskaźnik poziomu klapkiZasada:

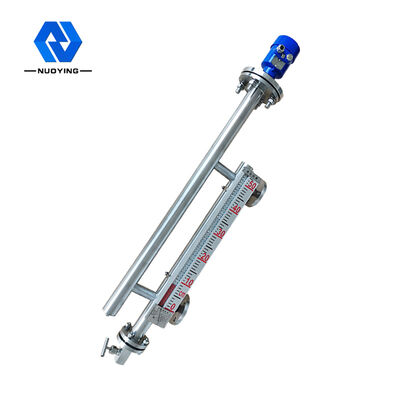

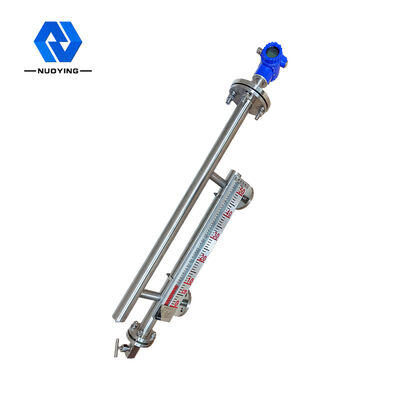

Przetwornik składa się z czujnika poziomu cieczy i przetwornika.Czujnik składa się z szeregu kontaktronów i rezystorów zamontowanych wewnątrz rury ze stali nierdzewnej o średnicy wewnętrznej 20 i zamocowanych na zewnątrz rury pomiarowej.Konwerter składa się z modułów elektronicznych i jest montowany w puszce przyłączeniowej czujnika.
Poprzez sprzężenie pływaków magnetycznych czujnik zamienia zmianę cieczy na wartość rezystancji rezystora i konwertuje ją na standardowy sygnał prądowy 4~20mA.DC przez konwerter i wysyła go do przyrządu wtórnego w celu realizacji zdalny wyświetlacz poziomu/trybu cieczy.
Uruchomienie, użytkowanie i konserwacja
1, metoda debugowania nadajnika;
Umieść stal magnetyczną w pozycji zerowej czujnika poziomu cieczy.W tym momencie wciągany jest najniższy kontaktron czujnika. Ustaw potencjometr „zero”, aby uzyskać wyjście 4~20mA;następnie umieść magnes na pełnej skali i wyreguluj potencjometr "Zakres", wyjście wynosi 20 mA.Wielokrotnie, debugowanie może zostać zakończone.
2, środki ostrożności instalacji!
(1) Gdy wskaźnik poziomu jest zainstalowany, żadne ciała obce nie mogą dostać się do rurki pomiarowej.
(2) Poziomowskaz musi być zainstalowany pionowo z boku kontenera.Gdy pływak jest zainstalowany w rurce pomiarowej, jeden koniec magnesu jest skierowany do góry i nie należy go odwracać do góry nogami.
3, wprowadzone do eksploatacji rozważania
Po uruchomieniu wskaźnika poziomu najpierw powoli otwórz górny zawór, a następnie powoli otwórz zawór dolny, aby mierzona ciecz powoli wchodziła do rurki pomiarowej, aby zapobiec szybkiemu wpadaniu medium ciśnieniowego w pojemniku do rurki pomiarowej, tak pływak szybko się podnosi, co oznacza, że śledzenie rurki nie działa.
4, utrzymanie wskaźnika poziomu;
(1) Gdy mierzone medium zawiera zanieczyszczenia i osady, rurkę pomiarową i pływak należy okresowo czyścić.Do czyszczenia pływaka należy używać odpowiedniego środka czyszczącego.Nie bić ani nie dusić otwartym ogniem, aby zapobiec rozmagnesowaniu magnetycznemu.
(2) Po długotrwałym użytkowaniu wskaźnika poziomu cieczy, zwłaszcza po długotrwałym użytkowaniu w warunkach wysokiej temperatury, jeśli okaże się, że śledzenie wskaźnika nie jest elastyczne, najpierw należy sprawdzić natężenie pola magnetycznego stali magnetycznej pływaka .Jeśli pole magnetyczne zostało rozmagnesowane, należy wymienić stal magnetyczną lub pływak.
