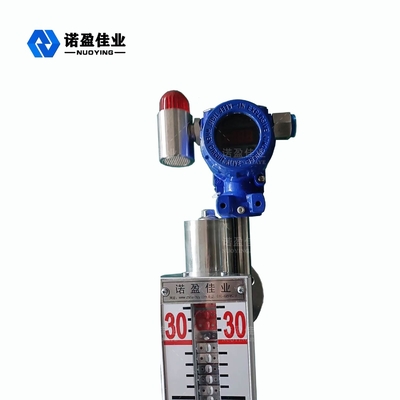

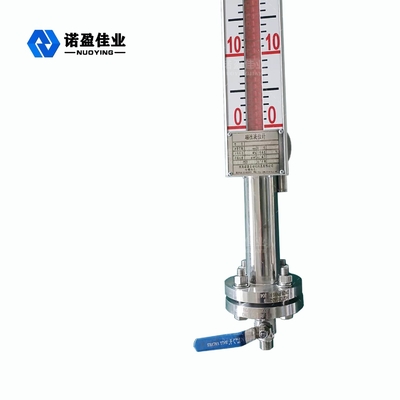

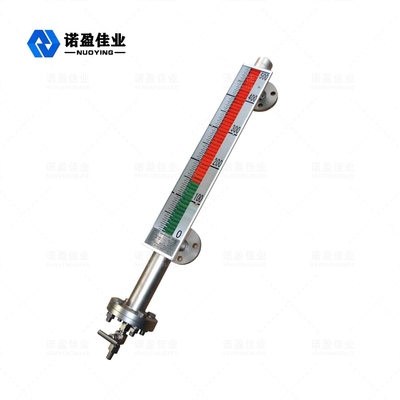

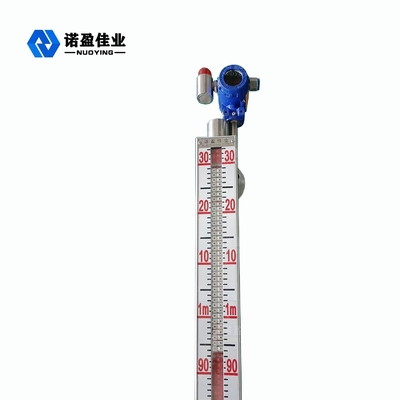

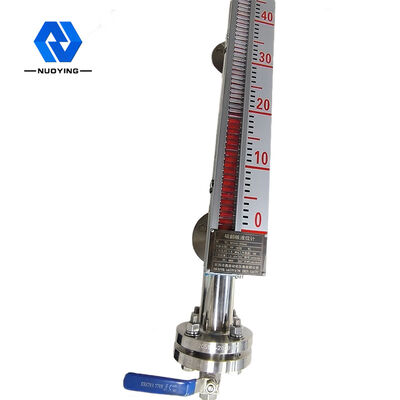

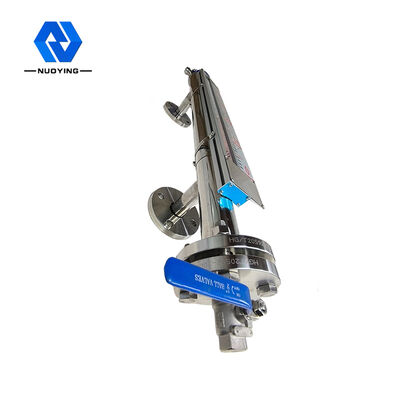

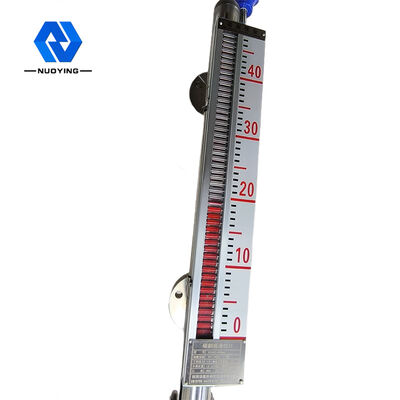

DN25 Stronowy wskaźnik poziomu magnetycznego IP65 SS304 dla przemysłu petrochemicznego

DN25 Stronowy wskaźnik poziomu magnetycznego IP65 SS304 dla przemysłu petrochemicznego

Nazwa marki:	NUOYING
Numer modelu:	NYUHZ-B
MOQ:	1 PCS
Cena £:	$125 to $285/pcs
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Orzecznictwo:

CE, SIL, ATEX

Stopień:

Przemysłowy

Gwarancja:

12 miesięcy

Indywidualne wsparcie:

OEM, ODM

Nazwa handlowa:

NUOYING

Aplikacje:

Ciecze, proszki, cząstki stałe, media żrące

Materiał klatki pływającej:

SS304

Zasilanie:

24VDC (dwie linie, cztery linie), 220VAC

Flanki łączące:

Według DIN lub ANSI B16.5

Temperatura procesu:

60 (maks.) dla PVC, 50 (maks.) dla PP

Presja procesu:

e -0,1 ~ 4,0 MPa

Wyjście sygnału:

4 ... 20ma/hart/rs485/modbus ...

Maks. Odległość od środka do środka:

150 ~ 6000 mm

Szczegóły pakowania:

40*30*30 CM

Możliwość Supply:

1000 sztuk miesięcznie

Opis produktu

Zasada działania 6-metrowego magnetycznego wskaźnika poziomu z klapką i kołnierzem do pomiaru cieczy

Magnetyczny wskaźnik poziomu z klapką jest opracowany w oparciu o zasadę wyporu (prawo Archimedesa) w połączeniu ze sprzęgłem magnetycznym. Gdy poziom cieczy w mierniku wzrasta i opada, pływak w głównej rurze wskaźnika poziomu również wzrasta i opada, a pływak Wbudowany magnes trwały jest przekazywany do wskaźnika na miejscu (linijki) poprzez sprzęgło magnetyczne, które napędza obracanie się żółto-czarnej (lub czerwono-białej) kolumny obrotowej. Gdy poziom cieczy wzrasta, kolumna obrotowa obraca się z białej na czerwoną. Gdy poziom cieczy opada, kolumna obrotowa obraca się z czerwonej na białą. Granica między czerwonym a białym kolorem wskaźnika to rzeczywista wysokość wskaźnika poziomu medium w zbiorniku.

Cecha konstrukcyjna dla 6-metrowego magnetycznego wskaźnika poziomu z klapką i kołnierzem do pomiaru cieczy

◎ prosta konstrukcja, solidna i niezawodna, stabilna praca

◎ skala wyświetlacza na miejscu jest przejrzysta, wyraźna i łatwa do odczytania

◎ może mierzyć i wskazywać poziom cieczy korozyjnych, łatwopalnych, toksycznych, wysokotemperaturowych i zanieczyszczonych cieczy z mieszaniem

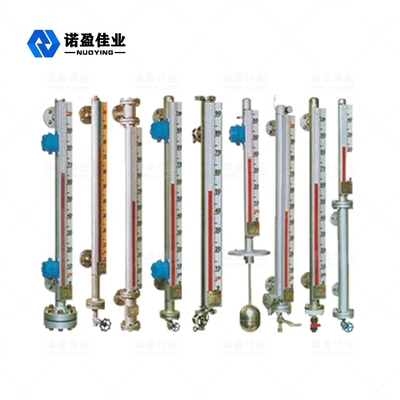

◎ można wybrać wiele form instalacji i form połączeń

◎ zakres ciśnienia projektowego: od pełnej próżni do 10 MPa

◎ zakres temperatury projektowej: - 160 ~ + 450 ℃

◎ profesjonalny projekt dla specjalnego ciśnienia i temperatury

Parametry techniczne dla 6-metrowego magnetycznego wskaźnika poziomu z klapką i kołnierzem do pomiaru cieczy

Typowe zastosowanie	Pomiar poziomu cieczy
model produktu	NYUHZ

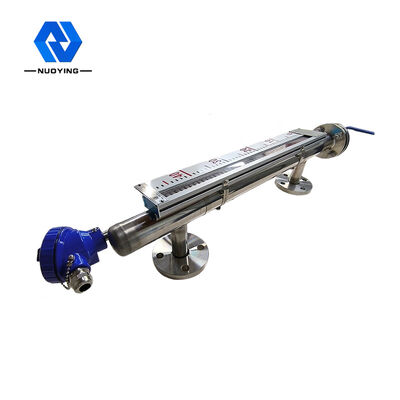

Forma instalacji	Montaż boczny, montaż górny
Materiał korpusu	304,316
zakres pomiarowy	0~6m
Precyzja pomiaru	±3mm,±5mm, ±10mm, ±20mm (do wyboru)
Gęstość medium	≥0.425g/cm³
Różnica gęstości	≥0.1g/cm³
Lepkość medium	≤0.4Pa.S
Wyjście sterujące	220VAC,1A
Wyjście transmisyjne	4...20mA (zasilanie 24VDC)
Temperatura procesu	-50~+350℃
Ciśnienie procesu	-0.1~+16MPa
Połączenie procesowe	kołnierz (do wyboru)
rozdzielczość	±1mm
poziomy ochrony	IP65,IP67,IP68 (do wyboru)
Klasa przeciwwybuchowości	Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie)

※Uwaga: Produkt może być dostosowany do specyficznych wymagań użytkowników.
