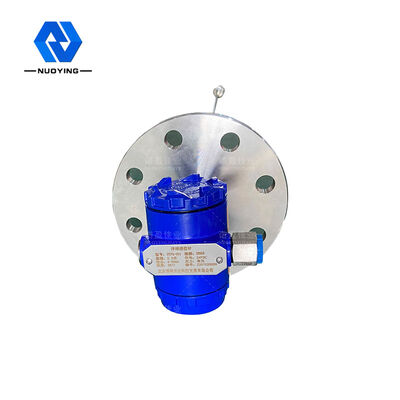

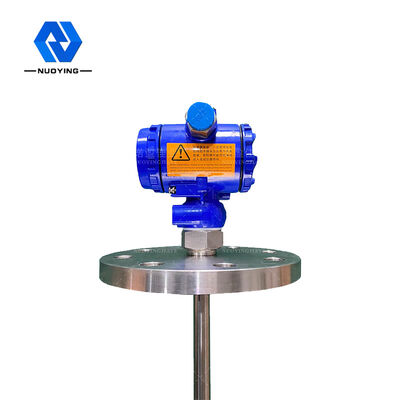

Magnetostrykcyjny przetwornik poziomu o wysokiej stabilności Petrochemiczna długość sondy niestandardowej

Magnetostrykcyjny przetwornik poziomu o wysokiej stabilności Petrochemiczna długość sondy niestandardowej

Nazwa marki:	NUOYING
Numer modelu:	NYCZ500
MOQ:	1 PCS
Cena £:	$199to $1131/pcs
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi'an, Shaanxi, Chiny

Orzecznictwo:

CE, SIL, ATEX

Stopień:

Przemysłowy

Gwarancja:

12 miesięcy

Indywidualne wsparcie:

OEM, ODM

Nazwa handlowa:

NUOYING

Aplikacje:

Pomiar poziomu cieczy

Dokładność pomiaru:

0,05%~ 0,1%FS

Zasilanie:

24VDC (dwie linie, cztery linie), 220VAC

Połączenie procesowe:

Gwint, kołnierz, wspornik (opcjonalnie)

Temperatura procesu:

-40~+200℃

Presja procesu:

-0,1 ~ 10,0 MPa

Wyjście sygnału:

4 ... 20ma/hart/rs485/modbus ...

Zakres pomiarowy:

0-50 ~ 5000 mm (typ kabla: 25 m)

Szczegóły pakowania:

40*30*30 CM

Możliwość Supply:

1000 sztuk miesięcznie

Opis produktu

Gorąca wyprzedaż Wysoka dokładność Łatwy w instalacji i konserwacji Magnetostrykcyjny przetwornik poziomu cieczy

NuoyingNYCZ500Magnetostrykcyjny wskaźnik poziomu cieczy Przegląd

Parametry produktu

Typowe zastosowanie	Pomiar poziomu cieczy
Materiał anteny	304, 316L (opcjonalnie)
Zakres pomiarowy	0-50~5000mm (typ kablowy: 25m)
Zasilanie	24VDC (dwuprzewodowy, czteroprzewodowy)
Temperatura medium	-40~+200℃
Ciśnienie procesowe	-0.1~2.0MPa
Przyłącze procesowe	Gwint, Kołnierz, Wspornik (opcjonalnie)
Wyjście sygnału	4...20mA/HART/RS485/Modbus...

Opis produktu

Zasada działania magnetostrykcyjnego wskaźnika poziomu cieczy NYCZ500

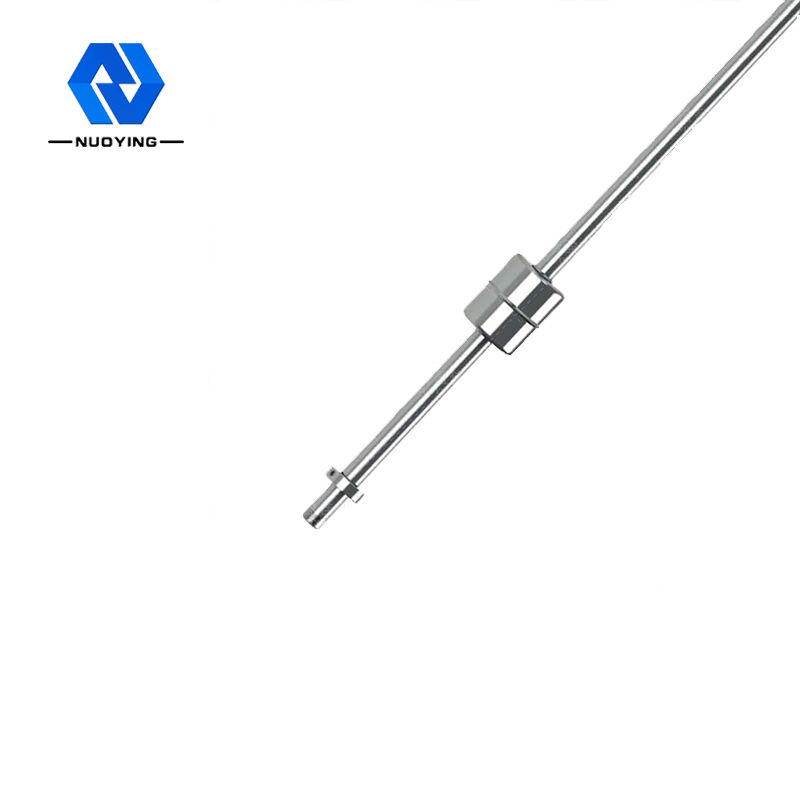

Zasada działania magnetostrykcyjnego wskaźnika poziomu cieczy jest pokazana na rysunku. Produkt składa się głównie z pręta pomiarowego, komory elektronicznej i bezdotykowej kulki pływającej na pręcie pomiarowym. Pręt pomiarowy jest wyposażony w drut magnetostrykcyjny (drut falowodu), a pręt wykonany jest z niemagnetycznej rury ze stali nierdzewnej, która bardzo dobrze chroni drut falowodu. Gdy magnetostrykcyjny wskaźnik poziomu cieczy działa, generator impulsów w komorze elektronicznej wysyła impuls startowy. Gdy ten
impuls startowy jest przesyłany w drucie falowodu, generuje pole magnetyczne obrotowe, które przesuwa się w kierunku drutu falowodu. Ta fala mechaniczna rozchodzi się w dwóch kierunkach, fala mechaniczna docierająca do końca pręta pomiarowego jest pochłaniana przez tłumik, fala mechaniczna wracająca w kierunku komory elektronicznej jest wykrywana przez mechanizm odbioru energii zainstalowany w komorze elektronicznej i przekształcana w odpowiadający jej impuls prądowy, a mechanizm odbioru energii
następnie oblicza różnicę czasu między dwoma impulsami, aby dokładnie zmierzyć wysokość mierzonego poziomu cieczy.

Cechy konstrukcyjne magnetostrykcyjnego wskaźnika poziomu cieczy NYCZ500

1. Szersza zastosowalność, różnorodne formy sond, różnorodne formy przyłączy procesowych, różnorodne materiały produkcyjne, możliwość projektowania na zamówienie;
2. Niezawodność: Ponieważ magnetostrykcyjny wskaźnik poziomu cieczy wykorzystuje zasadę falowodu, nie ma ruchomych części mechanicznych, więc nie ma tarcia ani zużycia. Cały przetwornik jest zamknięty w rurze ze stali nierdzewnej, a medium pomiarowe jest bezkontaktowe, co zapewnia niezawodną pracę czujnika i długą żywotność.
3. Wysoka dokładność: Ponieważ magnetostrykcyjny wskaźnik poziomu cieczy działa z impulsem falowodu, zmierzona odległość jest określana przez pomiar czasu impulsu startowego i impulsu końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS, co jest trudne do osiągnięcia przez inne czujniki.
4. Dobre bezpieczeństwo: Magnetostrykcyjny wskaźnik poziomu cieczy ma wysoką wydajność przeciwwybuchową, jest iskrobezpieczny i bezpieczny w użyciu, szczególnie nadaje się do pomiaru materiałów chemicznych i cieczy łatwopalnych. Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, co pozwala uniknąć niebezpieczeństwa pomiarów ręcznych.
5. Magnetostrykcyjny wskaźnik poziomu cieczy jest łatwy w instalacji i prosty w konserwacji: Magnetostrykcyjny wskaźnik poziomu cieczy jest zazwyczaj instalowany przez istniejący otwór w górnej części zbiornika, szczególnie nadaje się do instalacji w podziemnych zbiornikach magazynowych i zbiornikach już eksploatowanych, a proces instalacji nie wpływa na normalną produkcję.

Pole zastosowań magnetostrykcyjnego wskaźnika poziomu cieczy NYCZ500

1. Pomiar i kontrola poziomu w przemyśle
2. Pomiar i kontrola poziomu w zbiornikach
3. Kontrola poziomu cieczy w procesach chemicznych
4. Kontrola poziomu cieczy w zbiornikach farmaceutycznych
5. Kontrola zbiorników żywności i napojów
6. Monitorowanie poziomu wody w tamach
7. Uzdatnianie wody pitnej i ścieków
8. Pomiar i kontrola interfejsu olej-woda
9. System zarządzania pomiarami na stacjach benzynowych
10. Inne pomiary i kontrola poziomu cieczy...
