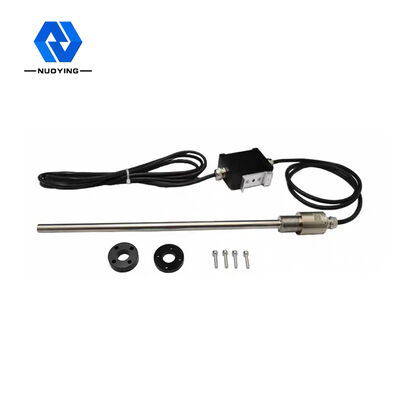

Precyzyjny magnetostrykcyjny miernik poziomu oleju w zbiorniku

Precyzyjny magnetostrykcyjny miernik poziomu oleju w zbiorniku

Nazwa marki:	NUOYINGJIAYE
Numer modelu:	NYCZ500
MOQ:	1 szt.
Cena £:	$116.739 to $388.575/pcs
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000 szt/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Xi’an Shaanxi, Chiny

Orzecznictwo:

Modele produktów:

NYCZ500

Typowe zastosowanie:

Pomiar poziomu cieczy

Powierzchnia ciśnieniowa procesu:

-0,1 ~ 10,0 MPa

materiał pływający:

F4, PP, 304, PTFE (opcjonalnie)

Zasilanie:

24VDC (dwie linie, cztery linie), 220VAC

Wyjście sygnału:

4 ... 20ma/hart/rs485/modbus ...

Temperatura procesu:

-40~+200℃

Połączenie procesowe:

Gwint, kołnierz, wspornik (opcjonalnie)

Szczegóły pakowania:

Karton, standardowe opakowanie eksportowe

Możliwość Supply:

1000 szt/miesiąc

Opis produktu

NuoyingNYCZ500Magnetostrykcyjny Miernik Poziomu Cieczy Przegląd

Parametry produktu

Typowe zastosowanie	Pomiar poziomu cieczy
Materiał anteny	304, 316L (opcjonalnie)
Zakres pomiarowy	0-50~5000mm (typ kablowy: 25m)
Zasilanie	24VDC (dwuprzewodowe, czteroprzewodowe)
Temperatura medium	-40~+200℃
Ciśnienie procesowe	-0.1~2.0MPa
Przyłącze procesowe	Gwint, Kołnierz, Wspornik (opcjonalnie)
Wyjście sygnału	4...20mA/HART/RS485/Modbus...

Opis produktu

Zasada działania magnetostrykcyjnego miernika poziomu cieczy NYCZ500

Zasada działania magnetostrykcyjnego miernika poziomu cieczy jest pokazana na rysunku. Produkt składa się głównie z pręta pomiarowego, komory elektronicznej i bezdotykowej kulki pływającej na pręcie pomiarowym. Pręt pomiarowy jest wyposażony w drut magnetostrykcyjny (drut falowodu), a pręt wykonany jest z niemagnetycznej rury ze stali nierdzewnej, która bardzo dobrze chroni drut falowodu. Gdy magnetostrykcyjny miernik poziomu działa, generator impulsów w komorze elektronicznej wysyła impuls startowy. Gdy ten
impuls startowy jest przesyłany w drucie falowodu, generuje pole magnetyczne obrotowe, które przesuwa się w kierunku drutu falowodu. Ta fala mechaniczna rozchodzi się w dwóch kierunkach, fala mechaniczna, która dociera do końca pręta pomiarowego, jest pochłaniana przez tłumik, fala mechaniczna, która wraca w kierunku komory elektronicznej, jest wykrywana przez mechanizm odbioru energii zainstalowany w komorze elektronicznej i przekształcana w odpowiadający jej impuls prądowy, a mechanizm odbioru energii
następnie oblicza różnicę czasu między dwoma impulsami, aby dokładnie zmierzyć wysokość mierzonego poziomu cieczy.

Cecha konstrukcyjna magnetostrykcyjnego miernika poziomu cieczy NYCZ500

1. Szersza zastosowalność, różnorodne formy sond, różnorodne formy przyłączy procesowych, różnorodne materiały produkcyjne, możliwość projektowania na zamówienie;
2. Niezawodność: Ponieważ magnetostrykcyjny miernik poziomu wykorzystuje zasadę falowodu, nie ma ruchomych części mechanicznych, więc nie ma tarcia ani zużycia. Cały przetwornik jest zamknięty w rurze ze stali nierdzewnej, a medium pomiarowe jest bezkontaktowe, co zapewnia niezawodną pracę czujnika i długą żywotność.
3. Wysoka dokładność: Ponieważ magnetostrykcyjny miernik poziomu działa z impulsem falowodu, zmierzona odległość jest określana przez pomiar czasu impulsu startowego i impulsu końcowego, więc dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS, co jest trudne do osiągnięcia przez inne czujniki.
4. Dobre bezpieczeństwo: Magnetostrykcyjny miernik poziomu ma wysoką wydajność przeciwwybuchową, jest iskrobezpieczny i bezpieczny w użyciu, szczególnie nadaje się do pomiaru materiałów chemicznych i łatwopalnych cieczy. Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, co pozwala uniknąć niebezpieczeństwa pomiaru ręcznego.
5. Magnetostrykcyjny miernik poziomu jest łatwy w instalacji i prosty w konserwacji: Magnetostrykcyjny miernik poziomu jest zazwyczaj instalowany przez istniejący otwór w górnej części zbiornika, szczególnie nadaje się do instalacji podziemnych zbiorników magazynowych i zbiorników już eksploatowanych, a proces instalacji nie wpływa na normalną produkcję.

Pole zastosowania magnetostrykcyjnego miernika poziomu cieczy NYCZ500

1. Pomiar i kontrola poziomu w przemyśle
2. Pomiar i kontrola poziomu w zbiornikach
3. Kontrola poziomu cieczy w procesach chemicznych
4. Kontrola poziomu cieczy w zbiornikach farmaceutycznych
5. Kontrola zbiorników spożywczych i napojów
6. Monitorowanie poziomu wody w tamach
7. Uzdatnianie wody pitnej i ścieków
8. Pomiar i kontrola interfejsu olej-woda
9. System zarządzania pomiarami na stacjach benzynowych
10. Inne pomiary i kontrola poziomu cieczy...
