Szczegóły Produktu:
|
| Modele produktów: | NYUHZ | Typowym zastosowaniem: | Pomiar poziomu cieczy |
|---|---|---|---|
| Powierzchnia ciśnieniowa procesu: | -0,1～+16 MPa | Zasilacz: | 24VAC,1A |
| Dokładność temperatury: | -50～+350℃ | Dokładność pomiaru: | ± 3mm, ± 5mm, ± 10mm, ± 20mm (opcjonalnie) |
| Średnia gęstość: | ≧0,425 g/cm3 | Skala: | 0 ~ 6m |

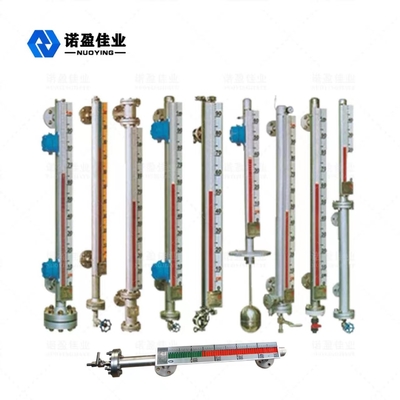

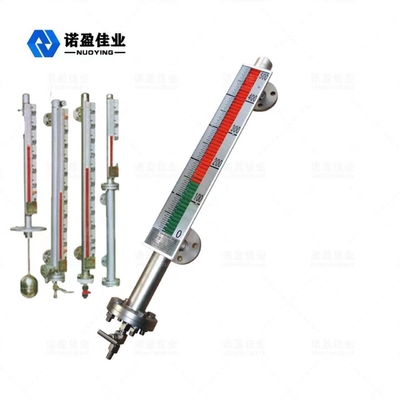

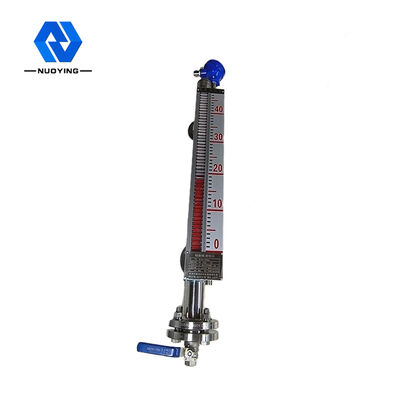

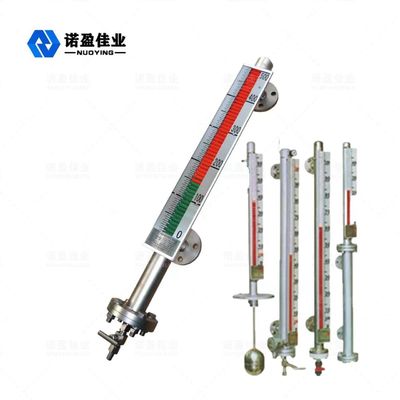

Miernik poziomu klapy magnetycznej o wysokim stopniu uszczelnienia NYUHZ
Klapka magnetyczna NYUHZMiernik poziomuZasada działania

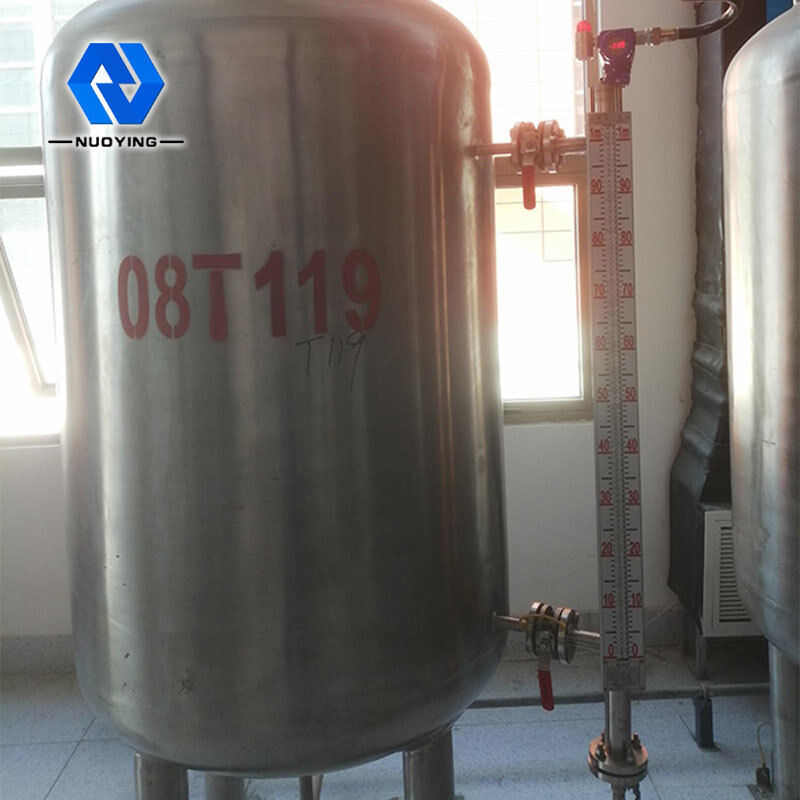

Miernik poziomu klapy magnetycznej może być używany do wykrywania średniego poziomu różnych wież, zbiorników, zbiorników, naczyń kulistych, kotłów i innych urządzeń.Miernik poziomu klapy magnetycznej może być wysoce szczelny, szczelny i odpowiedni do zastosowań w wysokich temperaturach, wysokim ciśnieniu i korozji.
Miernik poziomu klapy magnetycznej ma wnękę (zwaną rurą pomiarową lub rurą główną) do przechowywania kuli pływakowej, a wnęka tworzy złącze z pojemnikiem przez kołnierz lub inne odpowiednie metody łączenia.Zgodnie z zasadą działania łącznika, przy zmianie poziomu cieczy w pojemniku poziom cieczy we wnęce zrównuje się z poziomem cieczy w pojemniku, a więc porusza kulę pływającą we wnęce w górę i w dół oraz wznoszą się i opadają wraz ze wzrostem i spadkiem poziomu cieczy w zbiorniku.W tej chwili nie możemy zobaczyć poziomu cieczy, dlatego na zewnątrz komory zainstalowany jest wyświetlacz z kolumną magnetyczną.

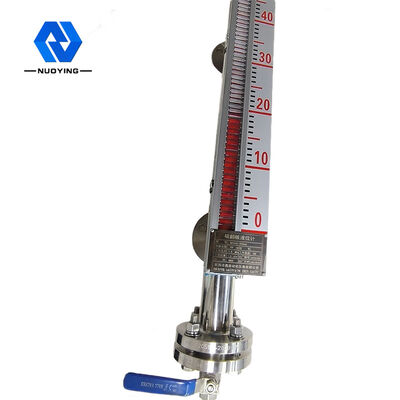

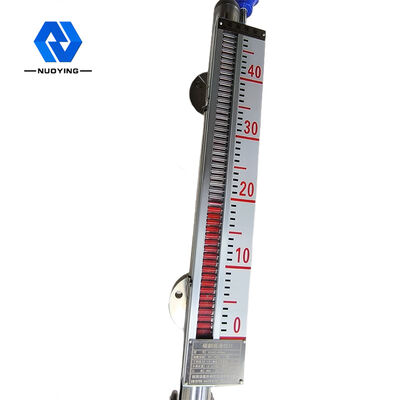

Na styku zanurzonej cieczy i pływającej części pływaka zainstalowana jest trwała stal magnetyczna.Gdy poziom cieczy w mierzonym pojemniku podnosi się i opada, pływak magnetyczny w rurze miernika poziomu również podnosi się i opada.Trwała stal magnetyczna w pływaku jest przenoszona do wskaźnika kolumny magnetycznej poprzez sprzężenie magnetyczne, obracając czerwoną i białą kolumnę o 180 °.Gdy poziom cieczy wzrasta, kolumna zmienia kolor z białego na czerwony, a gdy poziom cieczy spada, kolumna zmienia kolor z czerwonego na biały. Czerwone białe złącze wskaźnika to rzeczywista wysokość poziomu cieczy w pojemniku, tak aby uzyskać wyraźne wskazanie poziomu cieczy.
| typowe aplikacje | Pomiar poziomu cieczy |
| Model produktu | NYUHZ |

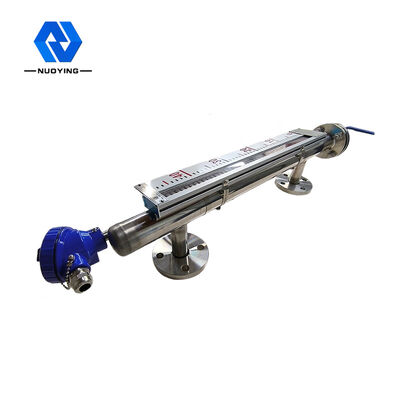

| Typ instalacji | montowany z boku, montowany od góry |
| Główny materiał korpusu | 304316 |
| Skala | 0 ~ 6m |
|
Dokładność pomiaru |
± 3mm, ± 5mm, ± 10mm, ± 20mm (opcjonalnie) |
| Średnia gęstość | ≧0,425 g/cm33 |
| Różnica gęstości | ≧0,1 g/cm33 |
| Średnia lepkość | ≦0,4 Pa.S |
| Wyjście sterujące | 220VAC,1A |
| Wyjście transmisji | 4...20mA (zasilanie 24VDC) |
| Temperatura procesu | -50~+350℃ |
| Ciśnienie procesu | -0,1～+16 MPa |
| Proces łączenia | kołnierz (opcjonalnie) |
| Rezolucja | ±1 mm |
|
Stopień ochrony |
IP65, IP67, IP68 (opcjonalnie) |
|
Klasa przeciwwybuchowa |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (szczegóły w certyfikacie)
|
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
Klapka magnetyczna NYUHZMiernik poziomuCechy konstrukcyjne
◎ Prosta konstrukcja, solidna i niezawodna, stabilna praca.
◎ Skala wyświetlana na miejscu jest wyraźna i czytelna.
◎ Może mierzyć i wskazywać poziom cieczy żrącej, łatwopalnej, toksycznej, wysokotemperaturowej i mieszanej.
◎ Można wybrać wiele formularzy instalacji i formularzy połączeń.
◎ Zakres ciśnień projektowych wynosi od pełnej próżni do 10 MPa.
◎ Projektowy zakres temperatur - 160~+450 ℃.
◎ Profesjonalny projekt można wykonać dla specjalnego ciśnienia i temperatury.
