Szczegóły Produktu:
|
Modele produktów: | NYCSUL-503 | Typowym zastosowaniem: | płyn (bez mieszania, piany itp.) |
---|---|---|---|
Powierzchnia ciśnieniowa procesu: | - 0,1 ~ 0,1 MPa | Zasilacz: | 24VDC |
Dokładność temperatury: | -20~+70℃ | Dokładność pomiaru: | <0,25% (zakres pomiarowy <20m), <0,5% (zakres pomiarowy>20m) |
Tryb wyświetlania: | poziom cieczy i odległość (pusta wysokość) | Skala: | 0-20m |

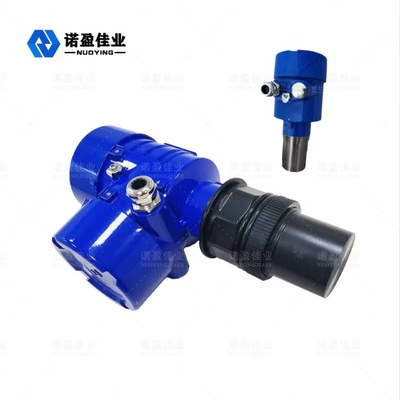

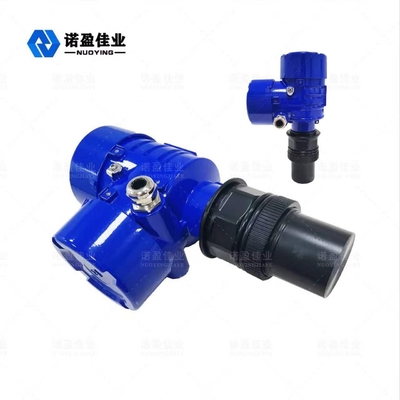

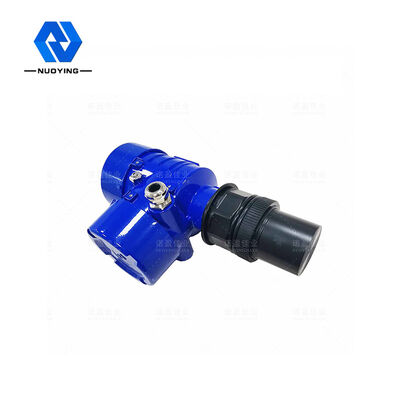

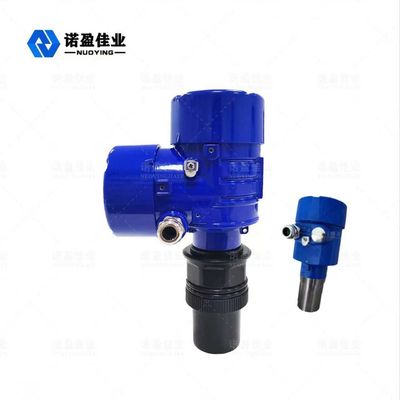

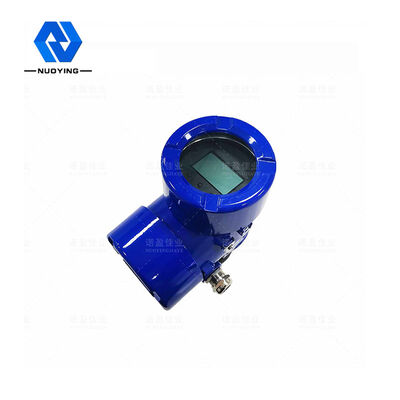

Ultradźwiękowy miernik poziomu o dużej mocy i wysokiej czułości NYCSUL-503
NYCSUL-503Ultradźwiękowy miernik poziomu Zasada działania
Ultradźwiękowy miernik poziomu jest zainstalowany na górze pojemnika, pod kontrolą jednostki elektronicznej, detektor przesyła impuls ultradźwiękowy do pomiaru obiektu, powierzchnię obiektu odbitą przez falę akustyczną, a część odbitego echa jest odebrany przez sondę, przekształcony na sygnał elektryczny, zgodnie z ultradźwiękową różnicą czasu od transmisji do ponownego odbioru i znaną prędkością dźwięku w celu określenia zmiany poziomu, sygnał mikrofalowy poprzez przetwarzanie urządzenia elektronicznego, który ostatecznie jest konwertowany na sygnały elektryczne związane z poziomem.
Typowym zastosowaniem | ciecz (bez mieszania, pienienia, ulatniania się itp.) |
Modele produktów | NYCSUL-503 |
Typ sondy | zintegrowane, dzielone, przeciwwybuchowe, antykorozyjne i przeciwwybuchowe |
Materiał anteny | PP,PVC,PTFE,304 |
Skala | 0~20m |
Dokładność pomiaru | <0,25% (zakres pomiarowy <20m), <0,5% (zakres pomiarowy>20m) |
Temperatura procesu | -20~+70℃ |
Ciśnienie procesu | -0,1 ~ 0,1 MPa (normalne ciśnienie) |
Proces łączenia | gwint, kołnierz (opcjonalnie) |
Zasilacz | 24VDC |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus… |
Tryb wyświetlania | poziom cieczy i odległość (pusta wysokość) |
Ustawianie wyjścia | ustawienie górnego limitu, ustawienie dolnego limitu |
Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
Klasa przeciwwybuchowa | Exia ll CT6 Ga, Exib II BT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!

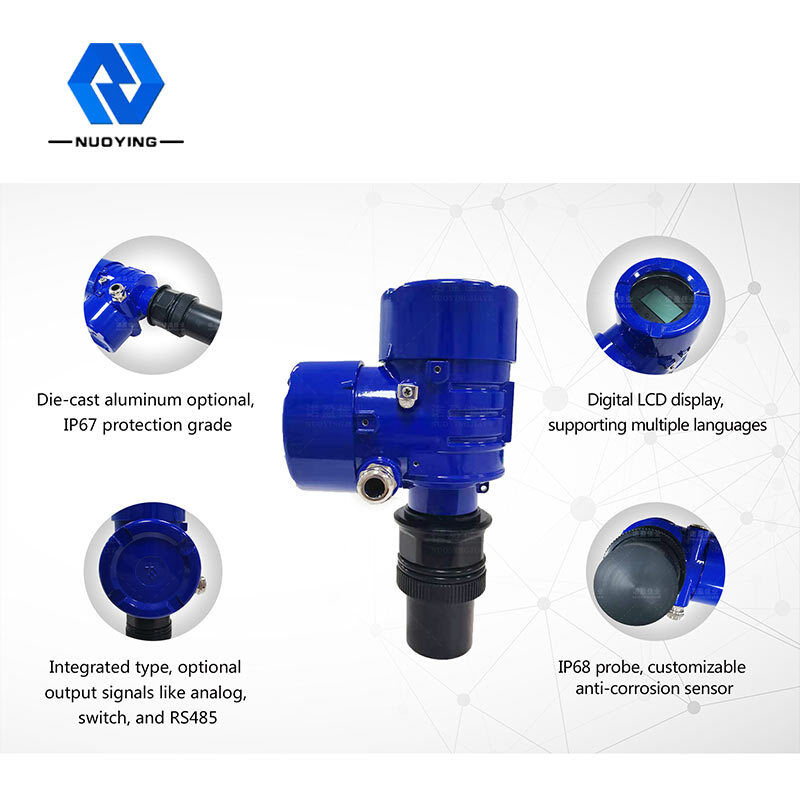

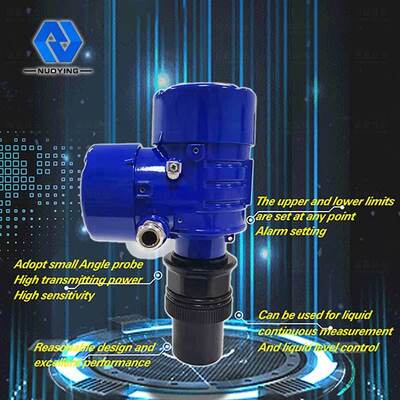

NYCSUL-503Ultradźwiękowy miernik poziomuCechy konstrukcyjne
Rozsądny projekt, doskonała wydajność, prosta konstrukcja, łatwa instalacja i inne cechy.

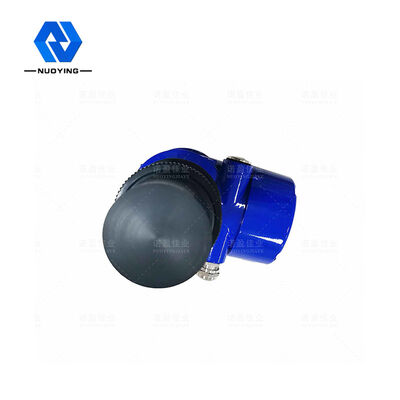

Ultradźwiękowa sonda o małym kącie, wysoka moc transmisji i wysoka czułość.
Dowolne ustawienie górnego i dolnego limitu punktu, ustawienie alarmu, może być użyte do ciągłego pomiaru cieczy i kontroli poziomu cieczy.
