Szczegóły Produktu:
|
| Materiał anteny: | PP (PVC), PTFE (304) | Typowym zastosowaniem: | Płyn |
|---|---|---|---|
| Powierzchnia ciśnieniowa procesu: | -0,1 ~ 0,1 MPa (normalne ciśnienie) | Dokładność temperatury: | -20～+70℃ |
| Zasilacz: | 24VDC | Modele produktów: | NYCSUL-502 |
| Proces łączenia: | Gwint, kołnierz (opcjonalnie) | Skala: | 0-40m |

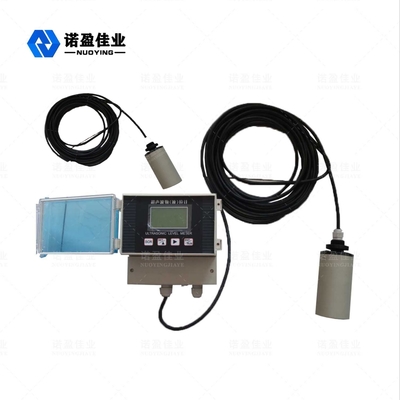

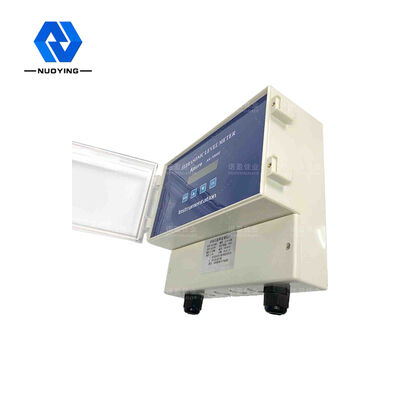

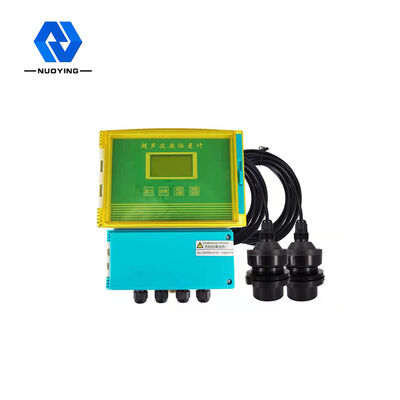

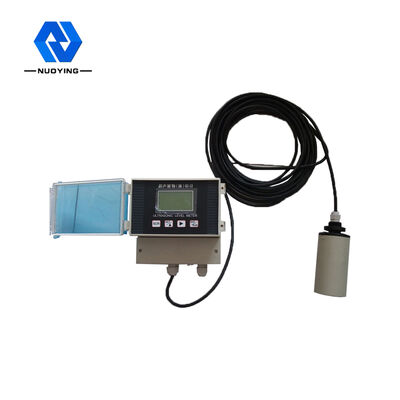

NYCSUL-502 Inteligentny bezdotykowy ultradźwiękowy miernik poziomu
NYCSUL-502Ultradźwiękowy miernik poziomu Zasada działania
Ultradźwiękowy miernik poziomu jest zainstalowany w górnej części pojemnika, pod kontrolą jednostki elektronicznej, sonda wysyła wiązkę impulsów ultradźwiękowych do mierzonego obiektu, fale dźwiękowe odbijają się od powierzchni przedmiotu, część odbite echo jest odbierane przez sondę i przetwarzane na sygnał elektryczny, w oparciu o różnicę czasu między falami ultradźwiękowymi z emisji, która ma być ponownie odebrana, a znaną prędkością dźwięku w celu określenia zmiany poziomu, sygnał mikrofalowy jest przetwarzany przez jednostki elektronicznej i ostatecznie przekształcony w związany z poziomem. Urządzenie elektroniczne przetwarza sygnał mikrofalowy i przekształca go w sygnał elektryczny związany z poziomem.

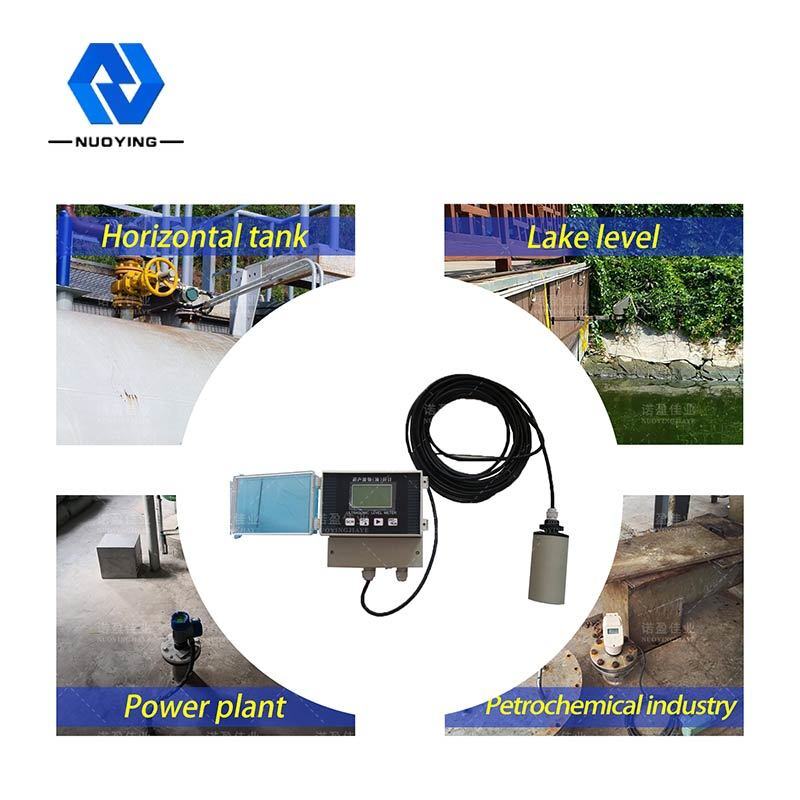

| Typowym zastosowaniem | ciecz (bez mieszania, pienienia, ulatniania się itp.) |
| Modele produktów | NYCSUL-502 |
| Typ sondy | zintegrowane, dzielone, przeciwwybuchowe, antykorozyjne i przeciwwybuchowe |
| Materiał anteny | PP,PVC,PTFE,304 |
| Skala | 0~40m |
| Dokładność pomiaru | <0,25% (zakres pomiarowy <20m), <0,5% (zakres pomiarowy>20m) |
| Temperatura procesu | -20～+70℃ |
| Ciśnienie procesu | -0,1 ~ 0,1 MPa (normalne ciśnienie) |
| Proces łączenia | gwint, kołnierz (opcjonalnie) |
| Zasilacz | 24VDC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus… |
| Tryb wyświetlania | poziom cieczy i odległość (pusta wysokość) |
| Ustawianie wyjścia | ustawienie górnego limitu, ustawienie dolnego limitu |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia ll CT6 Ga, Exib II BT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!

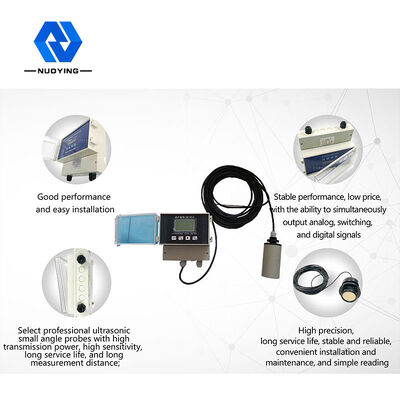

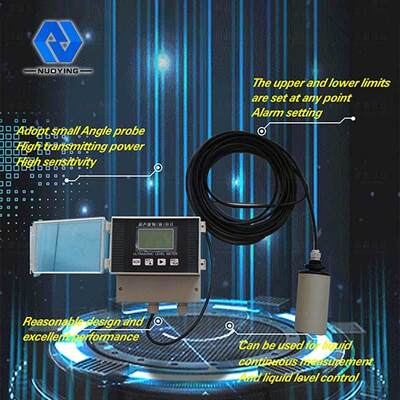

NYCSUL-502Ultradźwiękowy miernik poziomuCechy konstrukcyjne
Rozsądny projekt, doskonała wydajność, prosta konstrukcja, łatwa instalacja itp.
Mała sonda kątowa do fal ultradźwiękowych, duża moc emisji i wysoka czułość.
Dowolne ustawienie górnego i dolnego limitu punktu, ustawienie alarmu, może być użyte do ciągłego pomiaru cieczy i kontroli poziomu.
