Szczegóły Produktu:
|
| Materiał anteny: | PP (PVC), PTFE (304) | Typowym zastosowaniem: | ciecz (bez mieszania, pienienia, ulatniania się itp.) |
|---|---|---|---|
| Powierzchnia ciśnieniowa procesu: | -0,1 ~ 0,1 MPa (normalne ciśnienie) | Dokładność temperatury: | -20～+70℃ |
| Modele produktów: | NYCSUL-501 | Typ sondy: | Zintegrowany |
| Ustawienie wyjścia: | Ustawienie górnego limitu, ustawienie dolnego limitu | Skala: | 0-20m |

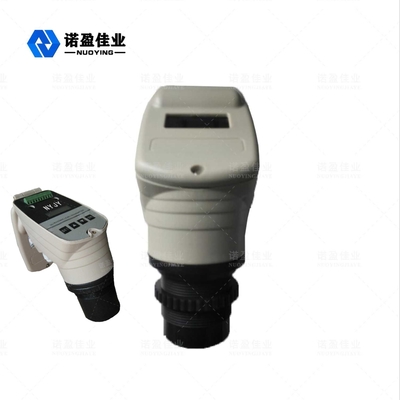

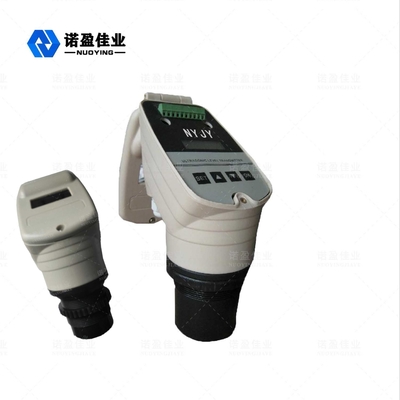

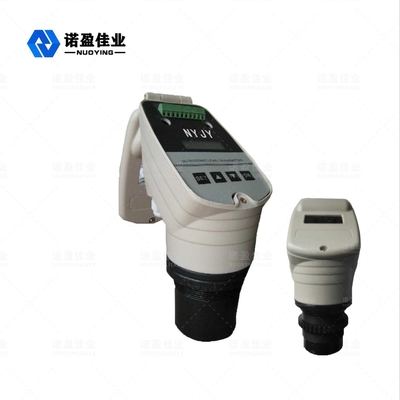

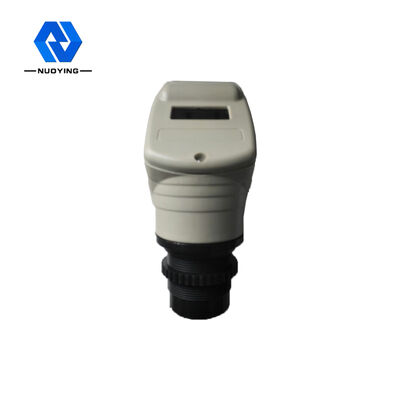

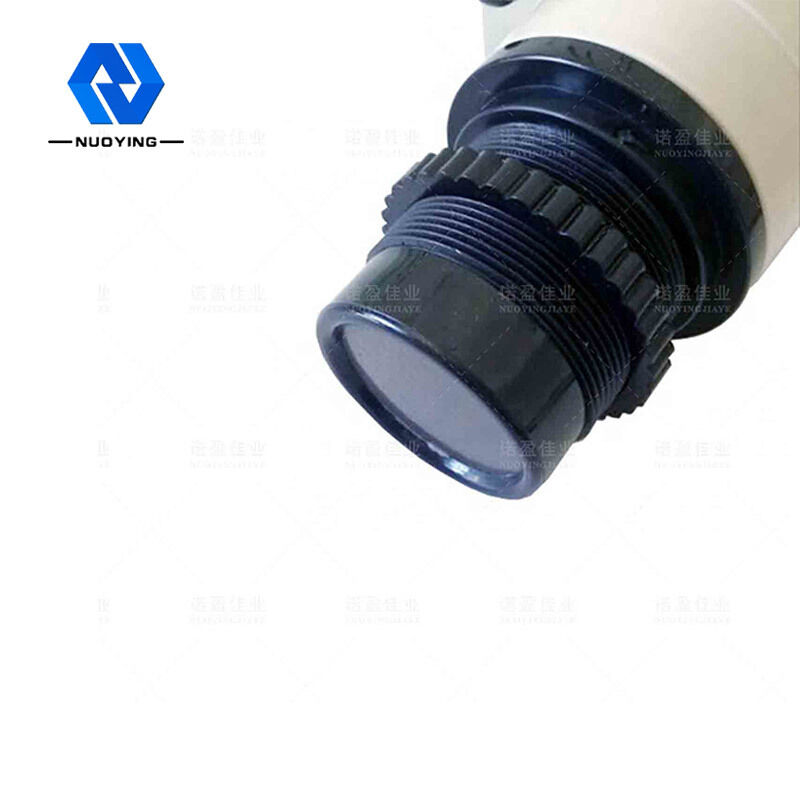

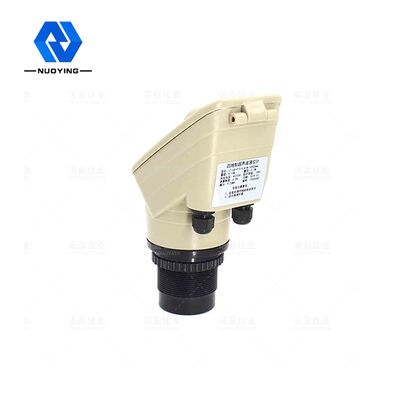

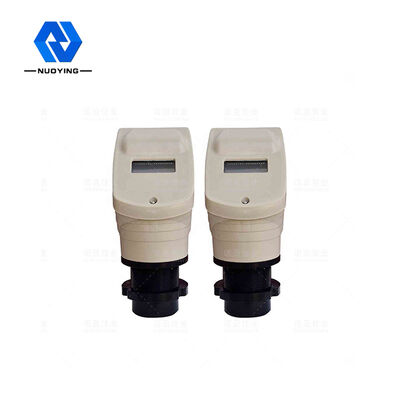

Ultradźwiękowy miernik poziomu NYCSUL-501 o doskonałych parametrach
NYCSUL-501Ultradźwiękowy miernik poziomu Zasada działania
Ultradźwiękowy wskaźnik poziomu jest zainstalowany na górze pojemnika.Pod kontrolą jednostki elektronicznej sonda wysyła wiązkę impulsów ultradźwiękowych do mierzonego obiektu.Fala dźwiękowa odbija się od powierzchni obiektu, a część odbitego echa jest odbierana przez sondę i przetwarzana na sygnały elektryczne.Zmiana poziomu jest określana na podstawie różnicy czasu między transmisją fali ultradźwiękowej i ponownym odbiorem fali ultradźwiękowej oraz znanej prędkości dźwięku.Sygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne, a następnie przetwarzany na sygnały elektryczne związane z poziomem materiału.
| Typowym zastosowaniem | ciecz (bez mieszania, pienienia, ulatniania się itp.) |
| Modele produktów | NYCSUL-501, NYCSUL-502, NYCSUL-503 |
| Typ sondy | zintegrowane, dzielone, przeciwwybuchowe, antykorozyjne i przeciwwybuchowe |
| Materiał anteny | PP,PVC,PTFE,304 |
| Skala | 0~20m (zintegrowane), 0~40m (oddzielone), |
| Dokładność pomiaru | <0,25% (zakres pomiarowy <20m), <0,5% (zakres pomiarowy>20m) |
| Temperatura procesu | -20～+70℃ |
| Ciśnienie procesu | -0,1 ~ 0,1 MPa (normalne ciśnienie) |

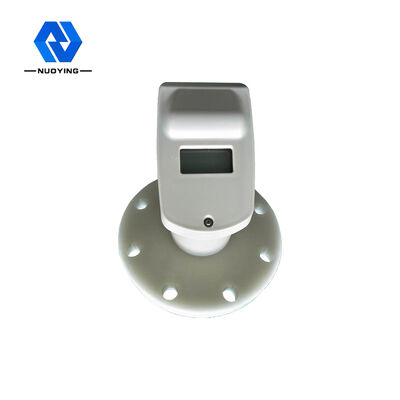

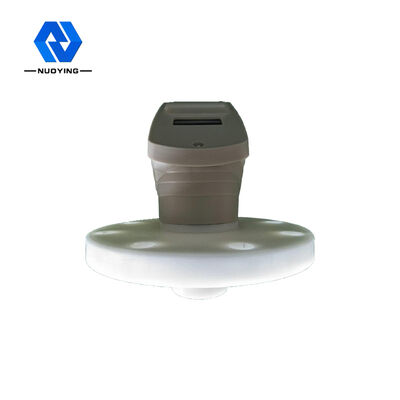

| Proces łączenia | gwint, kołnierz (opcjonalnie) |
| Zasilacz | 24VDC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus… |
| Tryb wyświetlania | poziom cieczy i odległość (pusta wysokość) |
| Ustawianie wyjścia | ustawienie górnego limitu, ustawienie dolnego limitu |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia ll CT6 Ga, Exib II BT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
NYCSUL-501Ultradźwiękowy miernik poziomuCechy konstrukcyjne
◎ Rozsądny projekt, doskonała wydajność, prosta konstrukcja, wygodna instalacja itp.;
◎ Sonda o małym kącie jest używana do fali ultradźwiękowej, o dużej mocy nadawania i wysokiej czułości;
◎ Ustawienie górnej i dolnej granicy oraz ustawienie alarmu w dowolnym punkcie można wykorzystać do ciągłego pomiaru cieczy i kontroli poziomu cieczy.
