Szczegóły Produktu:
|
| Materiał anteny: | 304, 316 | Typowym zastosowaniem: | ciecz, pomiar granicy faz |
|---|---|---|---|
| Powierzchnia ciśnieniowa procesu: | -0,1 ~ 10,0 MPa | Dokładność temperatury: | -40～+200℃ |
| Modele produktów: | NYCZ500 | Wyjście sygnału: | 4... 20mA/HART/RS485/Modbus |
| Typ anteny: | typ kabla, typ bieguna | Skala: | 0-50~5000mm (typ kabla: 25m) |

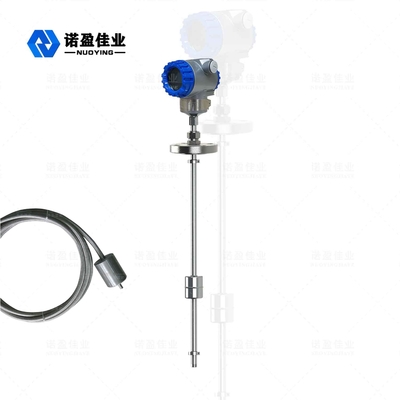

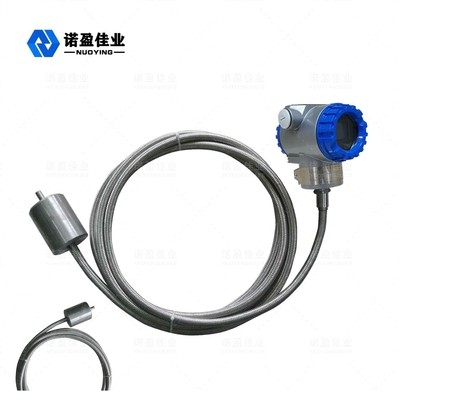

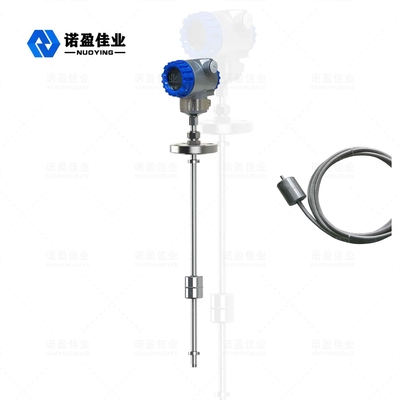

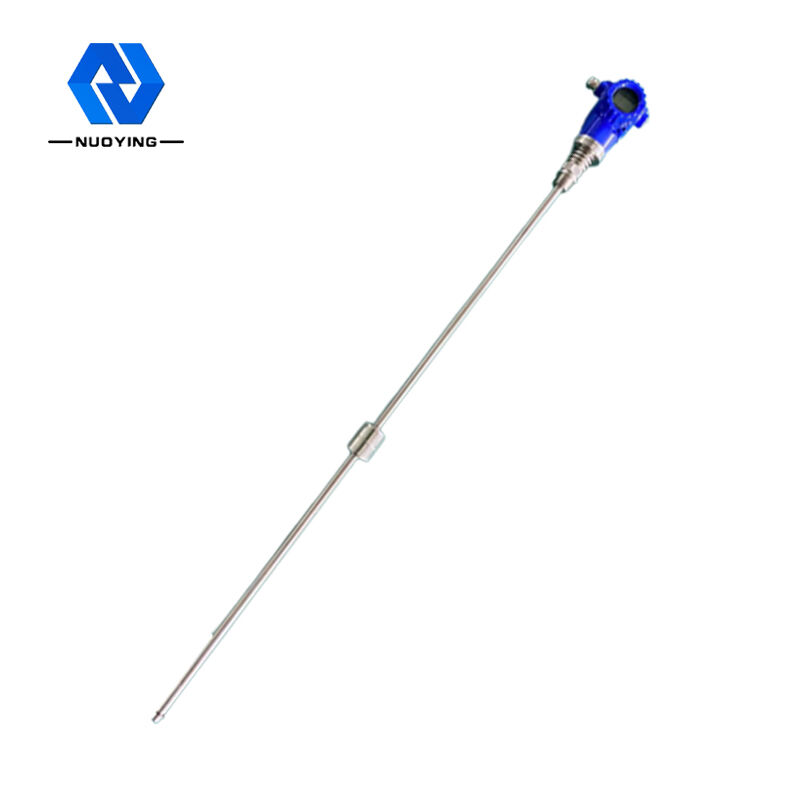

Magnetostrykcyjny miernik poziomu cieczy NYCZ500 o wysokiej precyzji i bezpieczeństwie
Zasada działania magnetostrykcyjnego miernika poziomu cieczy NYCZ500
Zasada działania magnetostrykcyjnego miernika poziomu cieczy jest pokazana na rysunku.Produkt składa się głównie z pręta pomiarowego, komory elektronicznej i bezdotykowej pływającej kuli umieszczonej na pręcie pomiarowym.W pręcie pomiarowym zainstalowany jest drut magnetostrykcyjny (drut falowodowy).Pręt pomiarowy wykonany jest z niemagnetycznej rurki ze stali nierdzewnej, która bardzo dobrze chroni przewód falowodu.
Podczas pracy magnetostrykcyjnego miernika poziomu cieczy generator impulsów w komorze elektronicznej wysyła impuls startowy.Kiedy ten impuls startowy jest przesyłany w przewodzie falowodu, generuje on wirujące pole magnetyczne poruszające się w kierunku przewodu falowodu.Kiedy to pole magnetyczne spotyka się ze stałym polem magnetycznym w kuli pływaka, generuje magnetostrykcyjny efekt rozciągania, powodujący skręcanie drutu falowodu i generowanie fali mechanicznej o stałej prędkości.Ta fala mechaniczna rozchodzi się w dwóch kierunkach.Fala mechaniczna docierająca do końca pręta pomiarowego jest pochłaniana przez tłumik.Fala mechaniczna przesyłana z powrotem do komory elektronicznej jest wykrywana przez mechanizm odbioru energii zainstalowany w komorze elektronicznej i przetwarzana na odpowiedni impuls prądu.Mechanizm zbierania energii oblicza różnicę czasu między dwoma impulsami, aby dokładnie zmierzyć wysokość mierzonego poziomu cieczy.
| Typowym zastosowaniem | ciecz, pomiar granicy faz |
| Model produktu | 500 NYCZ |
| Typ anteny | typ kabla, typ bieguna |
| Materiał anteny | 304316 |
| Skala | 0-50 ~ 5000 mm (typ kabla: 25 m) |
| Dokładność pomiaru | ±0,5 mm |
| Zasilacz | 24VDC (dwa przewody, cztery przewody), 220VAC |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Prąd roboczy | 4...20mA |
| Charakterystyka obciążenia | Gdy wyprowadzany jest prąd charakterystyczny obciążenia, maksymalna rezystancja obciążenia wynosi 600 Ω;Podczas wyjścia napięciowego maksymalna rezystancja obciążenia wynosi 2mA |
| Temperatura procesu | -40～+200℃ |
| Czas odpowiedzi | 0,2~5 ms |
| Ciśnienie procesu | -0,1 ~ 10,0 MPa |
| Proces łączenia | gwint, wspornik, kołnierz (opcjonalnie) |
| Rezolucja | ±1 mm |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
|
Przeciwwybuchowy Gatunek |
Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
Uwaga: Produkty można dostosować i zaprojektować zgodnie ze specyficznymi wymaganiami użytkowników!
Magnetostrykcyjny miernik poziomu cieczy NYCZ500Cechy konstrukcyjne
◎Większe możliwości zastosowania, z wieloma formami sond, wieloma formami połączeń procesowych i wieloma materiałami produkcyjnymi, które można dostosować;
◎ Wysoka niezawodność: ponieważ magnetostrykcyjny miernik poziomu cieczy przyjmuje zasadę falowodu, nie ma mechanicznej części ruchomej, więc nie ma tarcia i zużycia.Całość przetwornika zamknięta jest w rurce ze stali nierdzewnej, która nie ma kontaktu z medium pomiarowym.Czujnik działa niezawodnie i ma długą żywotność.
◎ Wysoka precyzja: ponieważ magnetostrykcyjny miernik poziomu cieczy działa z impulsem falowodu, mierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i impulsu końcowego podczas pracy, więc dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS, co jest dokładnością trudną do osiągnięcia z innymi czujnikami.
◎ Dobre bezpieczeństwo: magnetostrykcyjny miernik poziomu cieczy ma wysoką odporność na eksplozje, jest iskrobezpieczny i bezpieczny w użyciu i jest szczególnie odpowiedni do pomiaru surowców chemicznych i cieczy łatwopalnych.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
◎ Magnetostrykcyjny miernik poziomu cieczy jest łatwy w instalacji i konserwacji: Magnetostrykcyjny miernik poziomu cieczy jest zwykle instalowany przez istniejący otwór rury na szczycie zbiornika, szczególnie odpowiedni do instalacji podziemnych zbiorników magazynowych i zbiorników magazynowych, które zostały oddane do użytku i może nie wpływają na normalną produkcję podczas procesu instalacji.
