Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecz (bez mieszania, piany, ulatniania się itp.) | Modele produktów: | Nycsul-501, Nycsul-503 |
|---|---|---|---|
| Typ sondy: | Korpus, dzielony korpus, przeciwwybuchowy, antykorozyjny, przeciwwybuchowy; | Materiał formy anteny: | PP, PVC, PTFE (opcjonalnie) |
| Dokładność pomiaru: | <0,25% (zasięg <20 m), <0,5% (zasięg>20 m) | Ciśnienie procesowe: | -0,1 ~ 0,1 MPa (ciśnienie atmosferyczne) |
| Proces łączenia: | gwint, kołnierz (opcjonalnie) | Klasa przeciwwybuchowa: | Exia II CT6 Ga, Exd II CT6Gb |
| High Light: | Ultradźwiękowy miernik poziomu NYCSUL,ultradźwiękowy miernik poziomu RS485,przeciwwybuchowy ultradźwiękowy przetwornik poziomu |
||

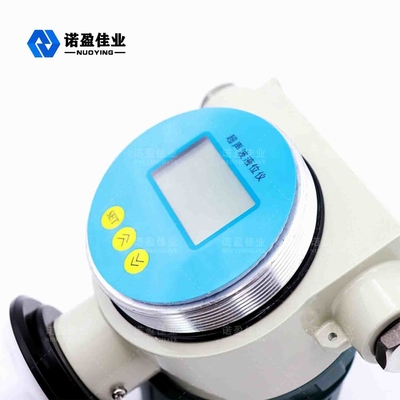

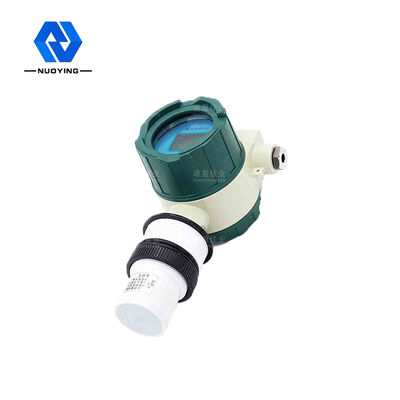

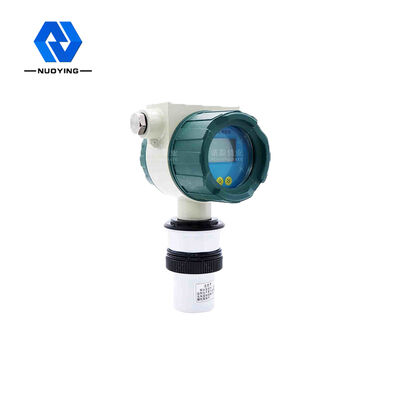

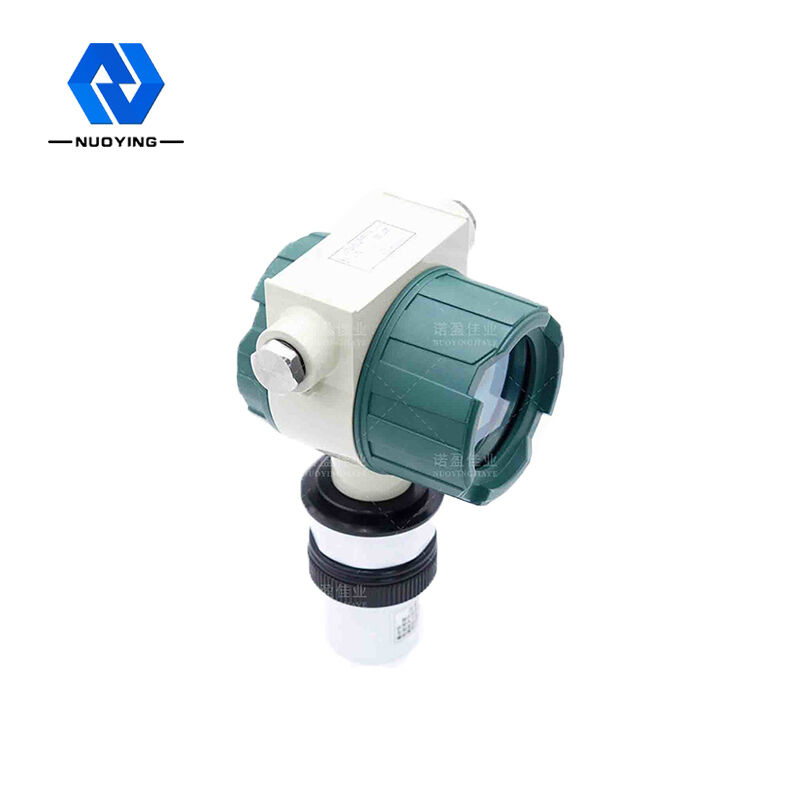

Ultradźwiękowy miernik poziomu IP68 NYCSUL z RS485
Zasada działania ultradźwiękowego miernika poziomu IP68 NYCSUL z RS485
Ultradźwięki rozchodzą się w gazach, cieczach i ciałach stałych z określoną prędkością propagacji.Gdy fala ultradźwiękowa rozchodzi się w ośrodku, zostanie pochłonięta i stłumiona, tłumienie w gazie jest największe, a tłumienie w ciele stałym jest najmniejsze.Kiedy fale ultradźwiękowe przechodzą przez interfejs dwóch różnych mediów, nastąpi odbicie i załamanie.W przypadku interfejsów o dużych różnicach w impedancji akustycznej jest to prawie całkowite odbicie.Przedział czasu od wysłania fali ultradźwiękowej do odebrania nadawanego sygnału jest związany z położeniem interfejsu.Ultradźwiękowy wskaźnik poziomu wykorzystuje tę charakterystykę fali ultradźwiękowej do pomiaru poziomu.

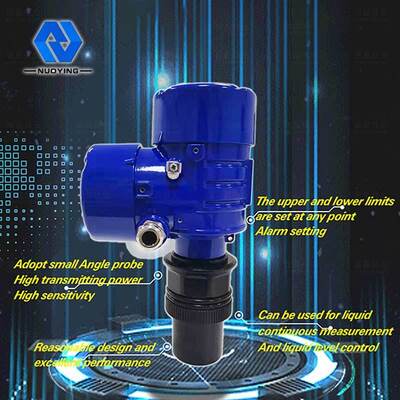

Cecha konstrukcyjnaultradźwiękowego miernika poziomu IP68 NYCSUL z RS485
◎ rozsądny projekt, doskonała wydajność, prosta konstrukcja, wygodna instalacja itp.
◎ Sonda o małym kącie jest przystosowana do fali ultradźwiękowej, o dużej mocy transmisji i wysokiej czułości
◎ ustawienie górnego i dolnego limitu oraz ustawienie alarmu w dowolnym punkcie, mogą być używane do ciągłego pomiaru cieczy i kontroli poziomu cieczy
parametry techniczneultradźwiękowego miernika poziomu IP68 NYCSUL z RS485

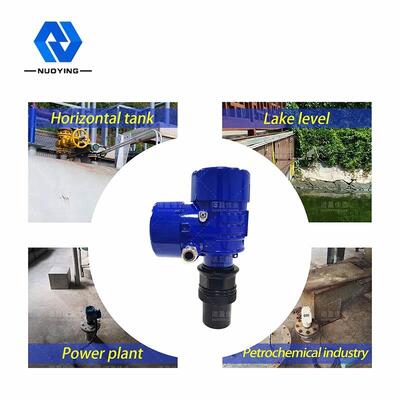

| Ttypowa aplikacja | Ciecz (bez mieszania, piany, ulatniania się itp.) |
| Modele produktów | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Typ sondy | Korpus, korpus dzielony, przeciwwybuchowy, antykorozyjny, antykorozyjny i przeciwwybuchowy; |
| Materiał anteny | PP, PVC, PTFE, 304 |
| Skala | 0~20M (zintegrowany), 0~40m (oddzielny), |
| Dokładność pomiaru | <0,25% (zasięg <20 m), <0,5% (zasięg >20 m) |
| Temperatura procesu | 3M, 20M (głęboka studnia może mierzyć kilkaset metrów, które można również dostosować) |
| Dokładność pomiaru | 0,05% ~ 0,1% F. S |
| Temperatura procesu | -20~+70C |
| Ciśnienie procesowe | -0,1 ~=0,1 MPa, (ciśnienie atmosferyczne) |
| Interfejs elektryczny | M20×1,5,½"NPT |
| Klasa ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Proces łączenia | Proces łączenia |
| Tryb wyświetlania | Poziom cieczy, odległość (wysokość powietrza) |
| Ustaw wyjście | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Wyjście sygnału | 4... 20mA/ HART/ RS485/Modbus... |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
