Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecz (bez mieszania.) | Modele produktów: | NYCSUL-503 |
|---|---|---|---|
| Typ sondy: | Korpus, dzielony korpus, przeciwwybuchowy, antykorozyjny, antykorozyjny; | Materiał formy anteny: | PP, PVC, PTFE |
| Dokładność pomiaru: | <0,25% (zasięg <20m), | Ciśnienie procesowe: | -0,1 ~=0,1 MPa (ciśnienie atmosferyczne) |
| Proces łączenia: | Kołnierz | Klasa przeciwwybuchowa: | Exia II CT6 Ga, Exd II CT6 Gb (patrz certyfikat) |
| High Light: | Ultradźwiękowy miernik poziomu PTFE,ustawienie alarmu Ultradźwiękowy czujnik poziomu,ultradźwiękowy przetwornik poziomu kołnierza |
||

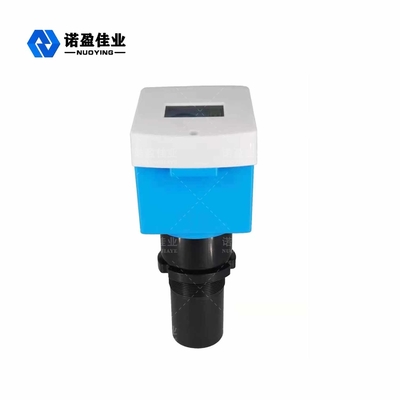

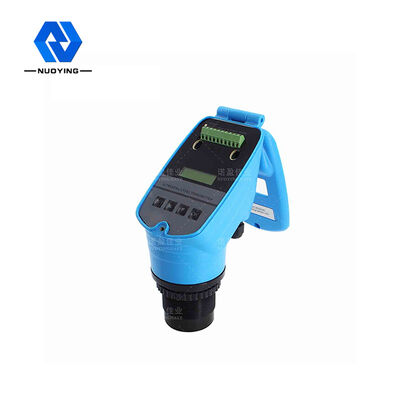

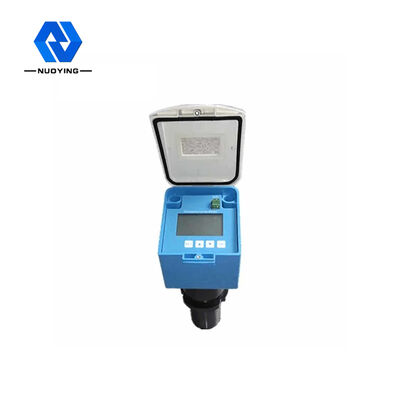

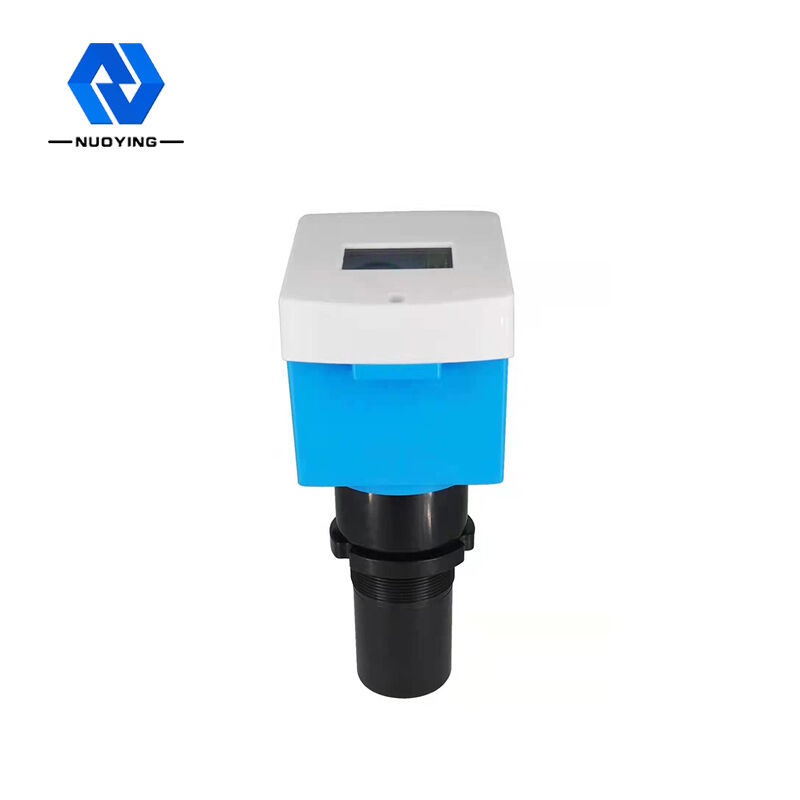

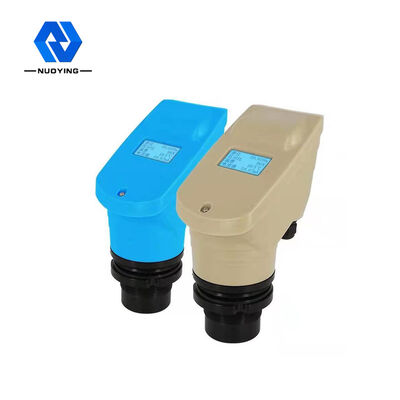

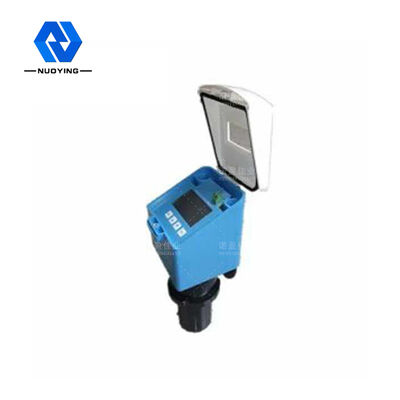

Ustawienie alarmu ultradźwiękowego wskaźnika poziomu o wysokiej czułości NYCSUL w dowolnym punkcie
Zasada działaniao wysokiej czułości ustawienia alarmu ultradźwiękowego miernika poziomu NYCSUL w dowolnym punkcie
Zasada działania ultradźwiękowego wskaźnika poziomu polega na tym, że przetwornik ultradźwiękowy (sonda) wysyła pulsującą falę dźwiękową o wysokiej częstotliwości, gdy napotyka powierzchnię mierzonego materiału (materiału) i jest odbijana i składana.Odbite echo jest odbierane przez przetwornik i przekształcane na sygnał elektryczny.Czas propagacji fali dźwiękowej Jest proporcjonalny do odległości fali dźwiękowej od powierzchni obiektu.Zależność między odległością transmisji fali dźwiękowej S, prędkością dźwięku C i czasem transmisji dźwięku T można wyrazić wzorem: S=C×T/2.
Ponieważ przesyłany impuls ultradźwiękowy ma określoną szerokość, fala odbita w niewielkim obszarze blisko przetwornika nakłada się na falę przepuszczaną, której nie można zidentyfikować i zmierzyć jej odległości.Ten obszar nazywany jest pomiarową martwą strefą.Wielkość martwej strefy jest powiązana z modelem ultradźwiękowego miernika poziomu.
Część sondy emituje fale ultradźwiękowe, fale ultradźwiękowe zostaną odbite w przypadku napotkania ośrodka o dużej różnicy gęstości z powietrza, a odbite fale zostaną odebrane przez część sondy.Odległość sondy od powierzchni cieczy (obiektu) jest proporcjonalna do czasu, jaki przeszła fala ultradźwiękowa:odległość [m] = czas x prędkość dźwięku/2 [m]
Cecha konstrukcyjnao wysokiej czułości ustawienia alarmu ultradźwiękowego miernika poziomu NYCSUL w dowolnym punkcie
◎ rozsądny projekt, doskonała wydajność, prosta konstrukcja, wygodna instalacja itp.
◎ Sonda o małym kącie jest przystosowana do fali ultradźwiękowej, o dużej mocy transmisji i wysokiej czułości
◎ ustawienie górnego i dolnego limitu oraz ustawienie alarmu w dowolnym punkcie, mogą być używane do ciągłego pomiaru cieczy i kontroli poziomu cieczy
parametry techniczneo wysokiej czułości ustawienia alarmu ultradźwiękowego miernika poziomu NYCSUL w dowolnym punkcie
| Ttypowa aplikacja | Ciecz (bez mieszania, piany, ulatniania się itp.) |
| Modele produktów | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Typ sondy | Korpus, korpus dzielony, przeciwwybuchowy, antykorozyjny, antykorozyjny i przeciwwybuchowy; |
| Materiał anteny | PP, PVC, PTFE, 304 |
| Skala | 0~20M (zintegrowany), 0~40m (oddzielny), |
| Dokładność pomiaru | <0,25% (zasięg <20 m), <0,5% (zasięg >20 m) |
| Temperatura procesu | 3M, 20M (głęboka studnia może mierzyć kilkaset metrów, które można również dostosować) |
| Dokładność pomiaru | 0,05% ~ 0,1% F. S |
| Temperatura procesu | -20~+70C |
| Ciśnienie procesowe | -0,1 ~=0,1 MPa, (ciśnienie atmosferyczne) |
| Interfejs elektryczny | M20×1,5,½"NPT |
| Klasa ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Proces łączenia | Proces łączenia |
| Tryb wyświetlania | Poziom cieczy, odległość (wysokość powietrza) |
| Ustaw wyjście | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Wyjście sygnału | 4... 20mA/ HART/ RS485/Modbus... |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
