Szczegóły Produktu:
|
| Skala: | 0~20m (zintegrowany) | Ciśnienie procesowe: | -0,1 ~ 0,1 MPa |
|---|---|---|---|
| Proces łączenia: | Kołnierz | Wyjście sygnału: | 4...20 mA |
| Tryb wyświetlania: | Poziom cieczy (wysokość powietrza) | Ustaw wyjście: | Ustawienie górnego i dolnego limitu |
| Poziomy ochrony: | IP65, IP67, IP68 (opcjonalnie) | Klasa przeciwwybuchowa: | Exia II CT6 Ga |
| High Light: | Ultradźwiękowy czujnik poziomu kołnierza,ultradźwiękowy miernik poziomu dużej mocy transmisji |
||

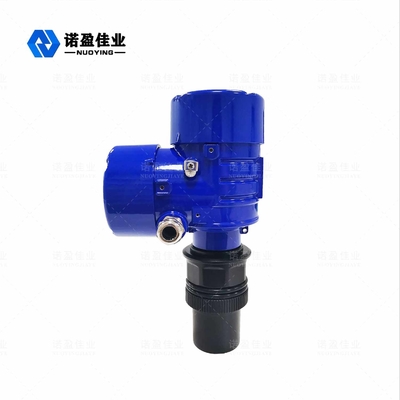

Kołnierzowy ultradźwiękowy wskaźnik poziomu o dużej mocy transmisji
Zasada działaniaKołnierzowy ultradźwiękowy wskaźnik poziomu o dużej mocy transmisji
Ultradźwiękowy wskaźnik poziomu jest zainstalowany na górze pojemnika.Pod kontrolą jednostki elektronicznej sonda emituje wiązkę impulsów ultradźwiękowych do mierzonego obiektu.Fala dźwiękowa odbija się od powierzchni obiektu, a część odbitych ech jest odbierana przez sondę i przekształcana na sygnały elektryczne.Różnica czasu do ponownego odebrania i znana prędkość dźwięku służą do określenia zmiany poziomu materiału.Sygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne i ostatecznie przekształcany na sygnał elektryczny związany z poziomem materiału.

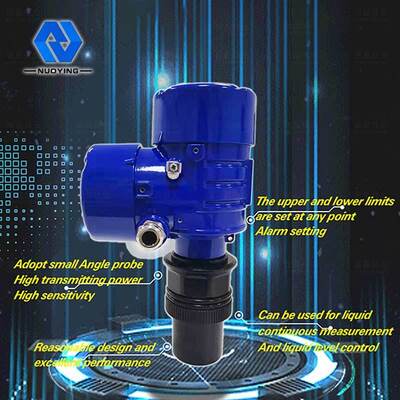

Cecha konstrukcyjnazKołnierzowy ultradźwiękowy wskaźnik poziomu o dużej mocy transmisji
◎ Sonda o małym kącie jest przystosowana do fali ultradźwiękowej, o dużej mocy transmisji i wysokiej czułości
◎ ustawienie górnego i dolnego limitu oraz ustawienie alarmu w dowolnym punkcie, mogą być używane do ciągłego pomiaru cieczy i kontroli poziomu cieczy
◎ rozsądny projekt, doskonała wydajność, prosta konstrukcja, wygodna instalacja itp.
parametry technicznezKołnierzowy ultradźwiękowy wskaźnik poziomu o dużej mocy transmisji

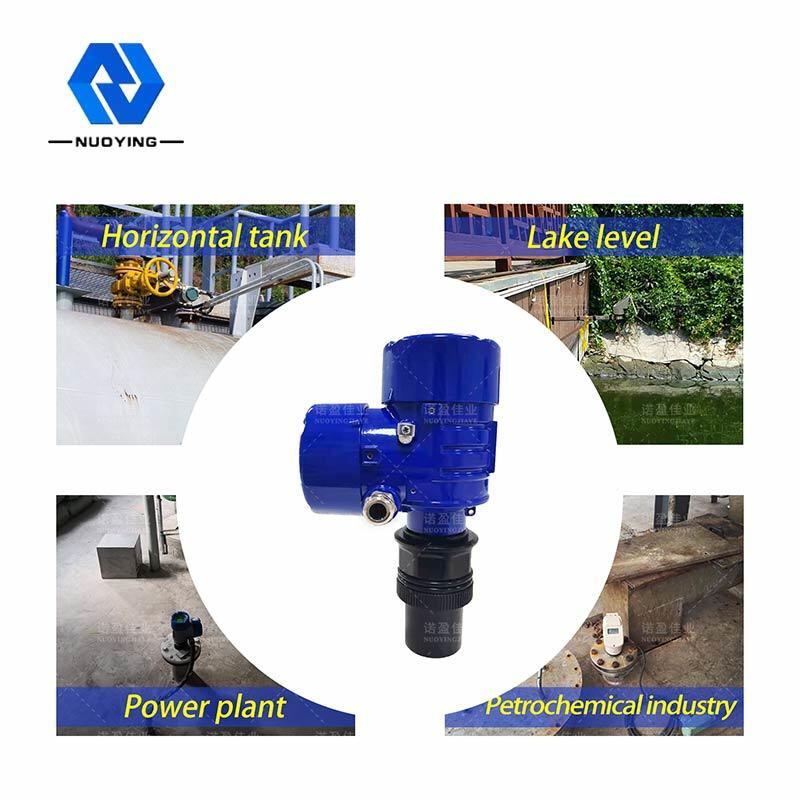

| Ttypowa aplikacja | Ciecz (bez mieszania, piany, ulatniania się itp.) |
| Modele produktów | NYCSUL-502 |
| Typ sondy |
Zintegrowany, dzielony |
| Materiał anteny | PP, PCV, 304 |
| Skala | 0~20M (zintegrowany), 0~40m (oddzielny), |
| Dokładność pomiaru | <0,25% (zasięg <20m), <0,5% (zasięg >20m) |
| Temperatura procesu | 3M, 20M |
| Dokładność pomiaru | 0,05% ~ 0,1% F. S |
| Temperatura procesu | -20~ +70C |
| Ciśnienie procesowe | -0,1 ~ 0,1 MPa, (ciśnienie atmosferyczne) |
| Interfejs elektryczny | M20×1,5,½"NPT |
| Klasa ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Proces łączenia | Kołnierz |
| Tryb wyświetlania | Poziom cieczy, odległość (wysokość powietrza) |
| Ustaw wyjście | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Wyjście sygnału | 4... 20mA/ HART/ RS485/Modbus... |
| Stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
