Szczegóły Produktu:
|
Typowym zastosowaniem: | Poziom cieczy | Modele produktów: | NY-UHZ |
---|---|---|---|
Formularz instalacyjny: | Zamontowany u góry | Materiał korpusu: | 316 |
Skala: | 0~6,0 m | Dokładność pomiaru: | ±3mm |
Średnia gęstość: | ≥ 0,425 g/cm3 | Różnica gęstości: | ≥ 0,1 g/cm3 |
High Light: | Wskaźnik poziomu klapy magnetycznej cieczy,wskaźnik poziomu klapy magnetycznej 20mA; |

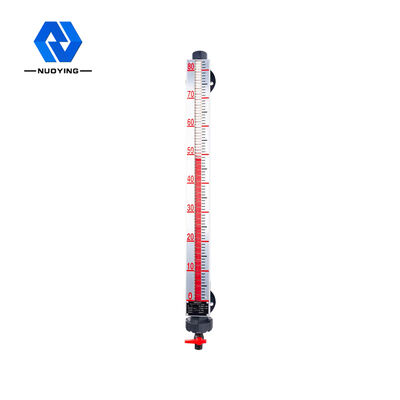

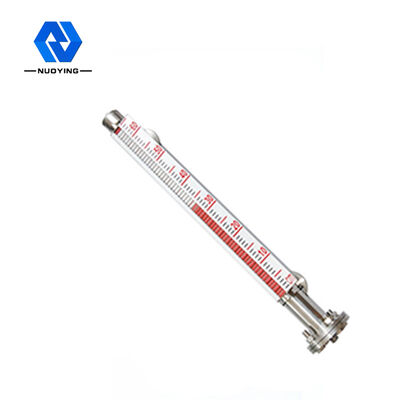

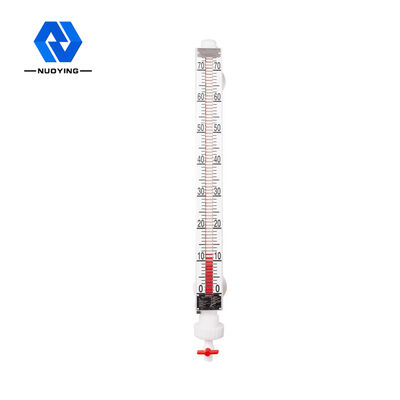

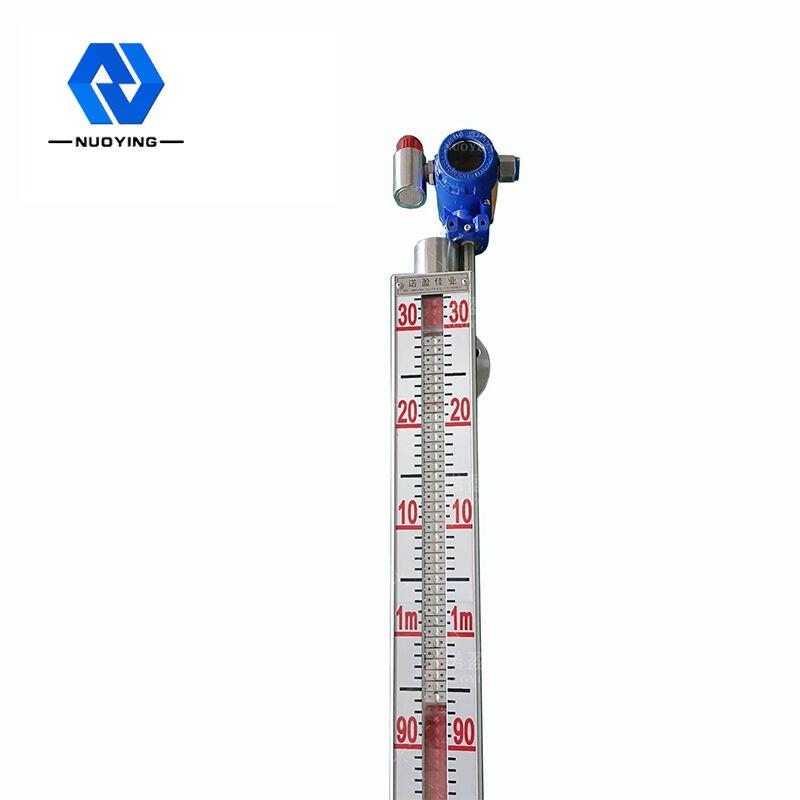

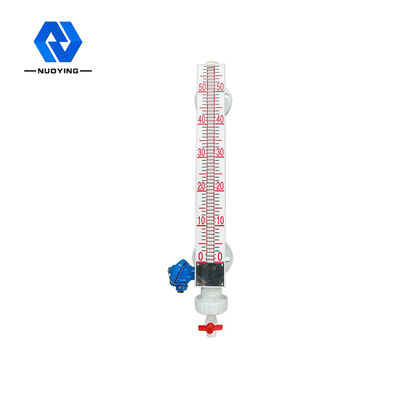

4-20mA montowany z boku magnetyczny wskaźnik poziomu klapy
Zasada działania4-20mA montowany z boku magnetyczny wskaźnik poziomu klapy
Magnetyczny wskaźnik poziomu klap (znany również jako magnetyczny wskaźnik poziomu pływaka) został opracowany w oparciu o zasadę wyporu i sprzężenia magnetycznego.Gdy poziom cieczy w mierzonym pojemniku podnosi się i opada, pływak magnetyczny w rurce korpusu płynowskazu również podnosi się i opada, a magnes trwały w pływaku jest przekazywany do magnetycznego wskaźnika kolumnowego poprzez sprzężenie magnetyczne, napędzając czerwone i białe przerzucane kolumny, aby obrócić się o 180 °, gdy poziom cieczy wzrasta, przerzucana kolumna zmienia się z białego na czerwony, a gdy poziom cieczy spada, przerzucana kolumna zmienia się z czerwonego na biały, a czerwono-białe złącze wskaźnika jest rzeczywistą wysokością poziomu cieczy wewnątrz pojemnika, aby uzyskać czysty poziom cieczy.pouczać.
Cecha konstrukcyjnaz4-20mA montowany z boku magnetyczny wskaźnik poziomu klapy
prosta konstrukcja, solidna i niezawodna, stabilna praca
Skala wyświetlacza na miejscu jest przejrzysta, rzucająca się w oczy i łatwa do odczytania
może mierzyć i wskazywać poziom cieczy żrącą, palną, toksyczną, wysokotemperaturową i mieszaną zanieczyszczoną cieczą
można wybrać wiele form instalacji i form połączeń
zakres ciśnienia projektowego: pełna próżnia do 10MPa
zakres temperatur projektowych: - 160 ~ + 450 ℃
profesjonalny projekt dla specjalnego ciśnienia i temperatury
parametry technicznez4-20mA montowany z boku magnetyczny wskaźnik poziomu klapy
Typowym zastosowaniem | Pomiar poziomu cieczy |
model produktu |
NYUHZ |
Formularz instalacyjny | Montaż z boku, montaż na górze |
Materiał korpusu | 304 316 |
skala | 0~6m |
Dokładność pomiaru | ±3mm,±5mm, ±10mm, ±20mm (do wyboru) |
Średnia gęstość | ≥0,425 g/cm3 |
Różnica gęstości | ≥0.1g/cm3 |
Średnia lepkość | ≤0,4 Pa.S |
Wyjście sterujące | 220VAC, 1A |
Wyjście transmisji | 4...20mA (zasilanie 24VDC) |
Temperatura procesu |
-50 ~ + 350 ℃ |
Ciśnienie procesowe | -0,1~+16MPa |
Proces łączenia | kołnierz (do wyboru) |
współczynnik rozdzielczości | ±1mm |
poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
