Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar cieczy | Modele produktów: | NYU HZ |
|---|---|---|---|
| Formularz instalacyjny: | montowane z boku | Materiał korpusu: | 304 |
| Skala: | 0~ 6 m | Dokładność pomiaru: | ±3mm |
| Średnia gęstość: | ≥0. 425 g/cm3 | Różnica gęstości: | ≥0. ≥0. 1 g/cm3 1 g/cm3 |
| High Light: | Wskaźnik poziomu klapy magnetycznej montowany na górze,magnetyczny przetwornik poziomu klapy,wskaźnik poziomu klapy magnetycznej 6 m |
||

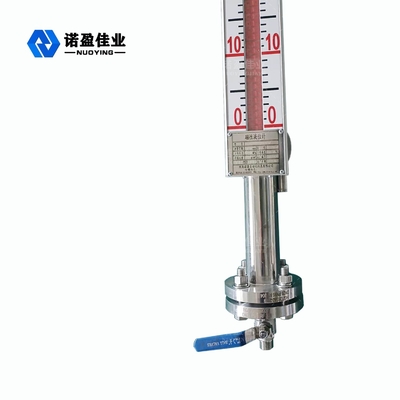

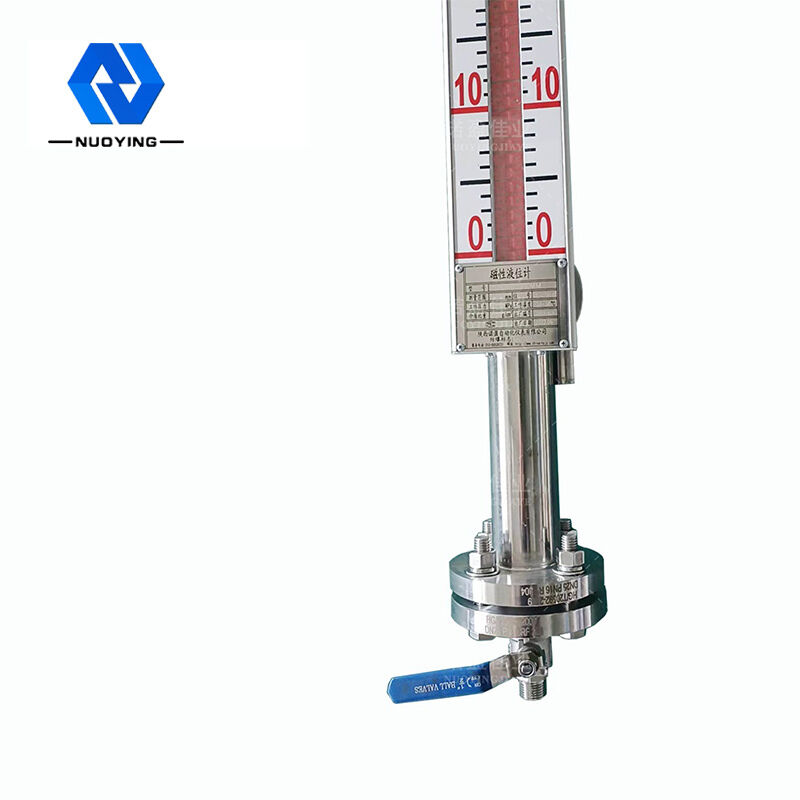

Magnetyczny wskaźnik poziomu klapy montowany na górze o wysokiej dokładności
Zasada działaniaMagnetyczny wskaźnik poziomu klapy montowany na górze o wysokiej dokładności
Magnetyczny wskaźnik poziomu klapy opiera się na zasadzie złącza i sprzężenia magnetycznego, aby zrealizować pomiar poziomu cieczy w czasie rzeczywistym.Gdy poziom cieczy w mierzonym naczyniu podnosi się i opada, pływak magnetyczny w pływaku również będzie się podnosił i opadał.Trwała stal magnetyczna w pływaku napędza klapę magnetyczną na zewnątrz pływaka, obracając ją o 180° dzięki sprzęgłu magnetycznemu.Obie strony klapki są pomalowane na różne kolory (zwykle czerwony i biały), aby wskazać położenie poziomu cieczy.Generalnie, gdy poziom cieczy w pojemniku podnosi się, klapka zmienia kolor z białego na czerwony.Gdy poziom płynu w pojemniku opada, klapka zmienia kolor z czerwonego na biały.Czerwone białe złącze wskaźnika to rzeczywista wysokość poziomu cieczy w pojemniku, aby uzyskać dokładny pomiar poziomu cieczy.
Cecha konstrukcyjnazMagnetyczny wskaźnik poziomu klapy montowany na górze o wysokiej dokładności
prosta konstrukcja, solidna i niezawodna, stabilna praca
Skala wyświetlacza na miejscu jest przejrzysta, rzucająca się w oczy i łatwa do odczytania
może mierzyć i wskazywać poziom cieczy żrącą, palną, toksyczną, wysokotemperaturową i mieszaną zanieczyszczoną cieczą
można wybrać wiele form instalacji i form połączeń
zakres ciśnienia projektowego: pełna próżnia do 10MPa
zakres temperatur projektowych: - 160 ~ + 450 ℃
profesjonalny projekt dla specjalnego ciśnienia i temperatury
parametry technicznezMagnetyczny wskaźnik poziomu klapy montowany na górze o wysokiej dokładności
| Typowym zastosowaniem | Pomiar poziomu cieczy |
|
model produktu |
NYUHZ |
| Formularz instalacyjny | Montaż z boku, montaż na górze |
| Materiał korpusu | 304 316 |
| skala | 0~6m |
| Dokładność pomiaru | ±3mm,±5mm, ±10mm, ±20mm (do wyboru) |
| Średnia gęstość | ≥0,425 g/cm3 |
| Różnica gęstości | ≥0.1g/cm3 |
| Średnia lepkość | ≤0,4 Pa.S |
| Wyjście sterujące | 220VAC, 1A |
| Wyjście transmisji | 4...20mA (zasilanie 24VDC) |
| Temperatura procesu |
-50 ~ + 350 ℃ |
| Ciśnienie procesowe | -0,1~+16MPa |
| Proces łączenia | kołnierz (do wyboru) |
| współczynnik rozdzielczości | ±1mm |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
