Szczegóły Produktu:
|
| Typowym zastosowaniem: | Płyn | Modele produktów: | NYUH-Z |
|---|---|---|---|
| Formularz instalacyjny: | Montaż z boku lub na górze | Materiał korpusu: | 304 lub 316 |
| Skala: | 0~6 m | Dokładność pomiaru: | ±3mm |
| Średnia gęstość: | ≥0,425 g/cm3 | Różnica gęstości: | ≥0,1 g/cm3 |
| High Light: | Wskaźnik poziomu z klapą magnetyczną kołnierza,pomiar cieczy wskaźnik poziomu z klapką magnetyczną,wskaźnik poziomu typu pływaka magnetycznego 6 m |
||

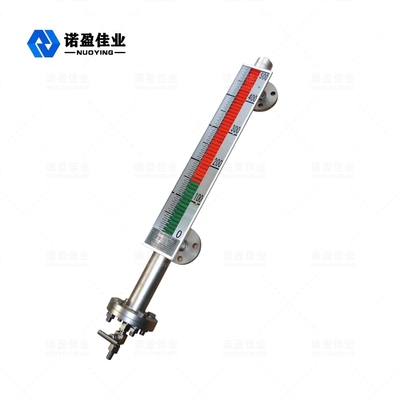

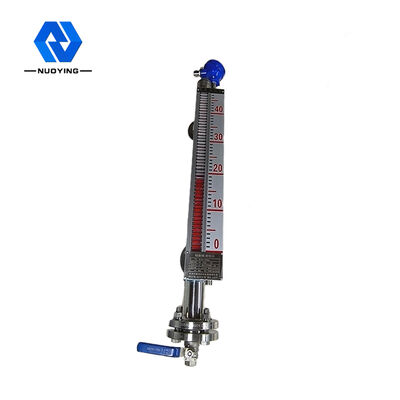

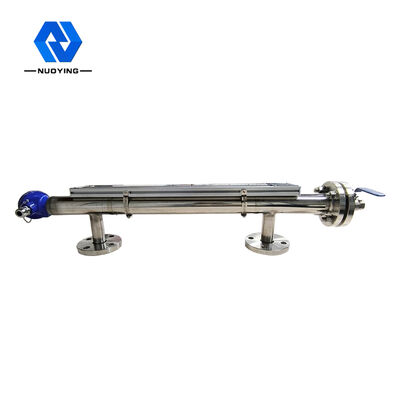

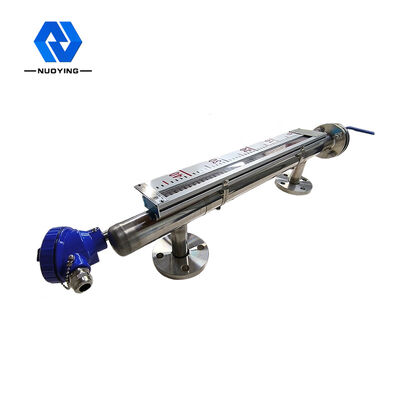

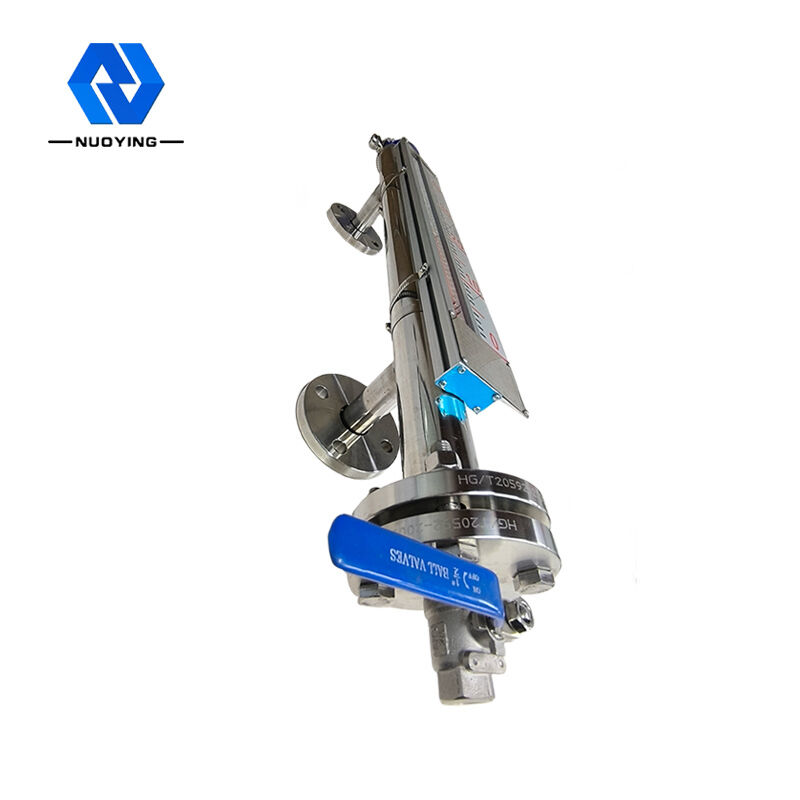

Wskaźnik poziomu z kołnierzem magnetycznym 6 m do pomiaru cieczy
Zasada działaniaWskaźnik poziomu z kołnierzem magnetycznym 6 m do pomiaru cieczy

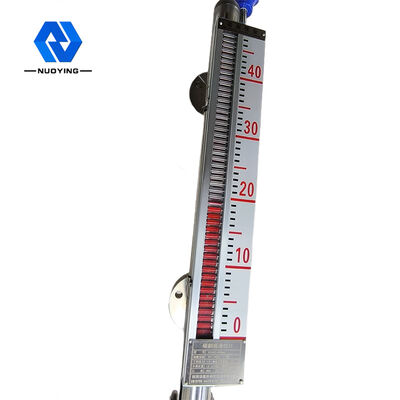

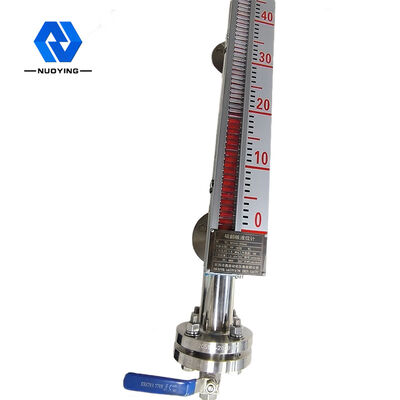

Magnetyczny wskaźnik poziomu klap został opracowany w oparciu o zasadę wyporu (prawo Archimedesa) w połączeniu ze sprzężeniem magnetycznym.Gdy poziom cieczy w mierzonym zbiorniku podnosi się i opada, podnosi się i opada również pływak w rurze głównej płynowskazu, a pływak Stal magnetyczna wewnątrz jest przekazywana do wskaźnika (linijki) obiektu poprzez sprzęgło magnetyczne, który napędza żółtą, czarną (lub czerwono-białą) kolumnę obrotową do obracania się.Gdy poziom cieczy się podnosi, obracająca się kolumna zmienia kolor z białego na czerwony.Gdy poziom cieczy spada, obracająca się kolumna zmienia kolor z czerwonego na biały.Połączenie czerwieni i bieli wskaźnika to rzeczywista wysokość wskaźnika poziomu średniego w zbiorniku.
Cecha konstrukcyjnazWskaźnik poziomu z kołnierzem magnetycznym 6 m do pomiaru cieczy
prosta konstrukcja, solidna i niezawodna, stabilna praca
Skala wyświetlacza na miejscu jest przejrzysta, rzucająca się w oczy i łatwa do odczytania
może mierzyć i wskazywać poziom cieczy żrącą, palną, toksyczną, wysokotemperaturową i mieszaną zanieczyszczoną cieczą
można wybrać wiele form instalacji i form połączeń
zakres ciśnienia projektowego: pełna próżnia do 10MPa
zakres temperatur projektowych: - 160 ~ + 450 ℃
profesjonalny projekt dla specjalnego ciśnienia i temperatury
parametry technicznezWskaźnik poziomu z kołnierzem magnetycznym 6 m do pomiaru cieczy
| Typowym zastosowaniem | Pomiar poziomu cieczy |
|
model produktu |
NYUHZ |
| Formularz instalacyjny | Montaż z boku, montaż na górze |
| Materiał korpusu | 304 316 |
| skala | 0~6m |
| Dokładność pomiaru | ±3mm,±5mm, ±10mm, ±20mm (do wyboru) |
| Średnia gęstość | ≥0,425 g/cm3 |
| Różnica gęstości | ≥0.1g/cm3 |
| Średnia lepkość | ≤0,4 Pa.S |
| Wyjście sterujące | 220VAC, 1A |
| Wyjście transmisji | 4...20mA (zasilanie 24VDC) |
| Temperatura procesu |
-50 ~ + 350 ℃ |
| Ciśnienie procesowe | -0,1~+16MPa |
| Proces łączenia | kołnierz (do wyboru) |
| współczynnik rozdzielczości | ±1mm |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
