Szczegóły Produktu:
|
Typowym zastosowaniem: | Ciecz lub interfejs | Modele produktów: | NY-CZ500 |
---|---|---|---|
Rodzaj formy anteny: | typ kabla lub pręta | Materiał formy anteny: | 304/316 |
Dokładność pomiaru: | ± 0,5 mm | Ciśnienie procesowe: | -0,1 ~ 10,0 MPa |
Proces łączenia: | kołnierz (gwint) | Klasa przeciwwybuchowa: | Exia II CT6 (opcjonalnie) |
High Light: | Magnetostrykcyjny miernik poziomu cieczy 24VDC,magnetostrykcyjny miernik poziomu gwintu,magnetostrykcyjny przetwornik poziomu CZ500 |

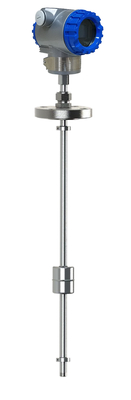

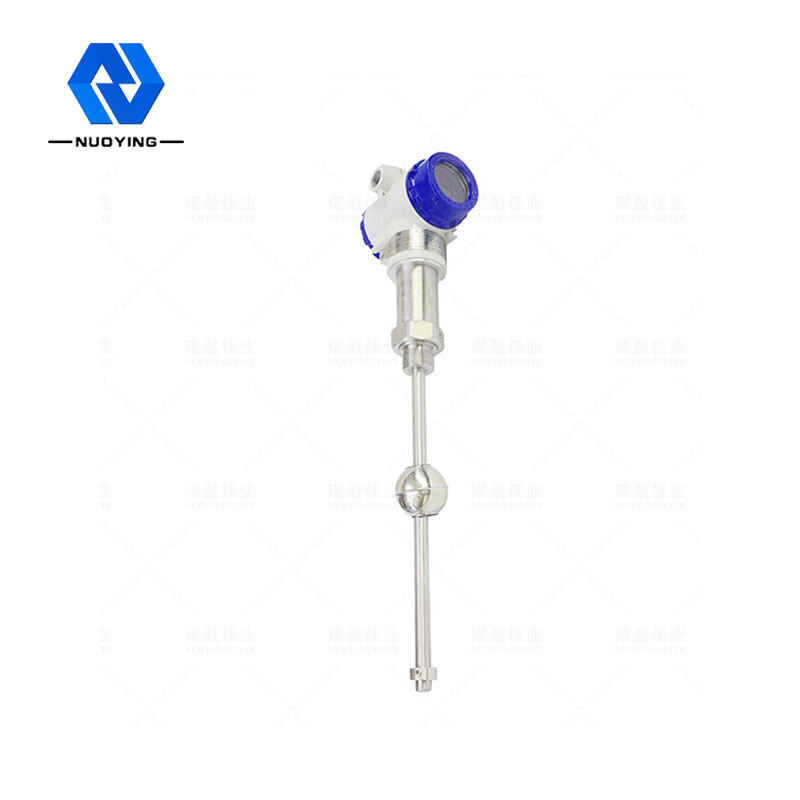

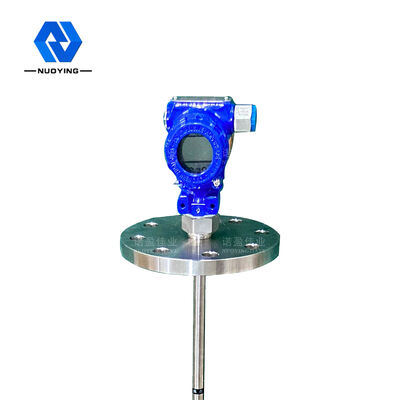

Dwuprzewodowy magnetostrykcyjny miernik poziomu 24VDC do pomiaru cieczy
Zasada działaniaDwuprzewodowy magnetostrykcyjny miernik poziomu 24VDC do pomiaru cieczy
Magnetostrykcyjny wskaźnik poziomu składa się z trzech części: pręta detekcyjnego, zespołu obwodów i pływaka.Podczas pomiaru zespół obwodu generuje impuls prądu, który przemieszcza się wzdłuż przewodu magnetostrykcyjnego i generuje pole magnetyczne w kształcie pierścienia.Na zewnątrz pręta detekcyjnego znajduje się pływak, który wraz ze zmianą poziomu cieczy porusza się w górę iw dół wzdłuż pręta detekcyjnego.Ponieważ w pływaku zainstalowany jest zestaw magnesów trwałych, pływak jednocześnie generuje pole magnetyczne.Kiedy obecne pole magnetyczne styka się z polem magnetycznym pływaka, generowany jest impuls „skrętny” lub impuls „powrotny”.Przekształć różnicę czasu między impulsem „powrotu” a impulsem prądu na sygnał impulsowy, aby obliczyć aktualną pozycję pływaka i zmierzyć poziom cieczy.
Cecha konstrukcyjnadwuprzewodowego magnetostrykcyjnego miernika poziomu 24VDC do pomiaru cieczy
Szersze zastosowanie, z wieloma formami sond, wieloma formami połączeń procesowych, wieloma materiałami produkcyjnymi i konfigurowalnym projektem
wysoka niezawodność: ponieważ magnetostrykcyjny wskaźnik poziomu cieczy przyjmuje zasadę falowodu, nie ma mechanicznej części ruchomej, więc nie ma tarcia i zużycia.Całość przetwornika zamknięta jest w rurce ze stali nierdzewnej, która nie styka się z medium pomiarowym.Czujnik działa niezawodnie i ma długą żywotność
wysoka dokładność: ponieważ magnetostrykcyjny miernik poziomu cieczy współpracuje z impulsem falowodowym, zmierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS, co jest trudne do osiągnięcia z innymi czujnikami
wysokie bezpieczeństwo: magnetostrykcyjny miernik poziomu cieczy ma wysoką wydajność przeciwwybuchową, iskrobezpieczeństwo i przeciwwybuchowe, bezpieczne użytkowanie i jest szczególnie odpowiedni do pomiaru surowców chemicznych i cieczy łatwopalnych.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
magnetostrykcyjny miernik poziomu cieczy jest łatwy w instalacji i konserwacji: magnetostrykcyjny miernik poziomu cieczy jest zwykle instalowany przez istniejący otwór rurowy na szczycie zbiornika, szczególnie nadaje się do instalacji podziemnych zbiorników magazynowych i zbiorników magazynowych, które zostały uruchomione, i normalna praca nie może zostać naruszona podczas procesu instalacji!
parametry technicznezMagnetostrykcyjny miernik poziomu cieczy 4-20mA o wysokiej dokładności 0,5 mm
Typowym zastosowaniem | Ciecz, pomiar interfejsu |
model produktu |
NYCZ500 |
Forma anteny |
Kabel, typ słupa |
Materiał anteny |
304 316 |
skala | 0-50 m ~ 5000 mm (kabel: 25 m) |
Dokładność pomiaru | ±0,5 mm |
Zasilacz | 24VDC (dwie linie, cztery linie), 220VAC |
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
Prąd roboczy |
4…20mA |
Charakterystyka obciążenia | Gdy prąd jest wyprowadzany, maksymalna rezystancja obciążenia wynosi 600 Ω;Gdy napięcie jest wyprowadzane, maksymalna rezystancja obciążenia wynosi 2mA |
Temperatura procesu | -40~+200℃ |
czas odpowiedzi | 0,2 ~ 5 ms |
Ciśnienie procesowe | -0,1 ~ 10,0 MPa |
Proces łączenia | gwint śrubowy, wspornik, kołnierz (do wyboru) |
współczynnik rozdzielczości | ±1mm |
poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
