Szczegóły Produktu:
|
Typowym zastosowaniem: | Płyn | Modele produktów: | NYCZ5 00 |
---|---|---|---|
Rodzaj formy anteny: | Rodzaj kabla | Materiał formy anteny: | 304 lub 316 |
Dokładność pomiaru: | ± 0,5 mm | Ciśnienie procesowe: | -0,1 ~ 10,0 MPa |
Proces łączenia: | wątek (opcjonalnie) | Klasa przeciwwybuchowa: | Exia II CT6 (opcjonalnie) |
High Light: | Magnetostrykcyjny miernik poziomu cieczy 20mA,magnetostrykcyjny miernik poziomu 0 |

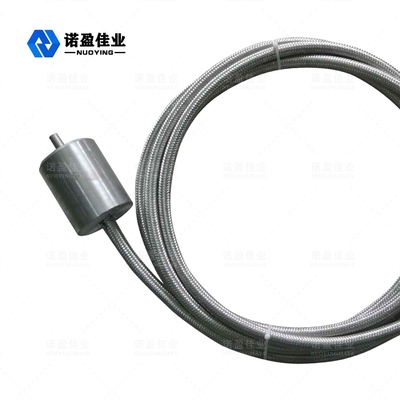

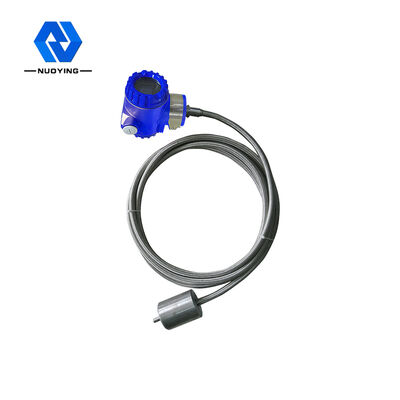

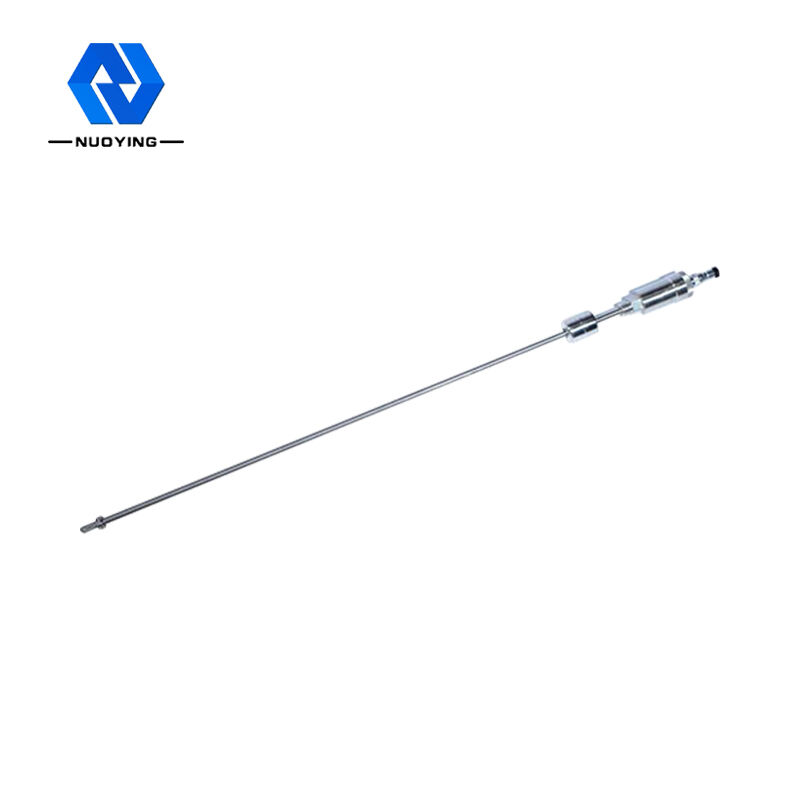

Magnetostrykcyjny miernik poziomu cieczy 4-20mA o wysokiej dokładności 0,5 mm
Zasada działaniaMagnetostrykcyjny miernik poziomu cieczy 4-20mA o wysokiej dokładności 0,5 mm
Na zewnątrz łaty pomiarowej czujnika magnetostrykcyjnego płynowskazu znajduje się pływak, który może poruszać się w górę iw dół wzdłuż łaty pomiarowej wraz ze zmianą poziomu cieczy.Wewnątrz pływaka znajduje się zestaw trwałych pierścieni magnetycznych.Gdy pole magnetyczne prądu impulsowego styka się z polem magnetycznym pierścienia magnetycznego generowanego przez pływak, pole magnetyczne wokół pływaka zmienia się tak, że drut falowodowy wykonany z materiału magnetostrykcyjnego generuje impuls fali skrętnej w położeniu pływaka.Przewód falowodowy jest zwracany i wykrywany przez mechanizm wykrywania.Mierząc różnicę czasu między prądem pulsacyjnym a falą skręcającą, można dokładnie określić położenie pływaka, czyli położenie powierzchni cieczy.Zalety techniczne magnetostrykcyjnego wskaźnika poziomu cieczy: magnetostrykcyjny wskaźnik poziomu cieczy nadaje się do pomiaru poziomu cieczy czystego poziomu cieczy przy wysokich wymaganiach dotyczących precyzji, a dokładność może osiągnąć 1 mm, a dokładność najnowszego produktu może osiągnąć 0,1 mm .Magnetostrykcyjne wskaźniki poziomu mogą być również używane do pomiaru granicy faz między dwoma różnymi cieczami.Konstrukcja przeciwwybuchowa nadaje się do niebezpiecznych okazji.Inteligentny obwód elektroniczny może obliczyć objętość;jedyną ruchomą częścią jest pływak, a konserwacja jest bardzo niska.
Cecha konstrukcyjnazMagnetostrykcyjny miernik poziomu cieczy 4-20mA o wysokiej dokładności 0,5 mm
Szersze zastosowanie, z wieloma formami sond, wieloma formami połączeń procesowych, wieloma materiałami produkcyjnymi i konfigurowalnym projektem
wysoka niezawodność: ponieważ magnetostrykcyjny wskaźnik poziomu cieczy przyjmuje zasadę falowodu, nie ma mechanicznej części ruchomej, więc nie ma tarcia i zużycia.Całość przetwornika zamknięta jest w rurce ze stali nierdzewnej, która nie styka się z medium pomiarowym.Czujnik działa niezawodnie i ma długą żywotność
wysoka dokładność: ponieważ magnetostrykcyjny miernik poziomu cieczy współpracuje z impulsem falowodowym, zmierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS, co jest trudne do osiągnięcia z innymi czujnikami
wysokie bezpieczeństwo: magnetostrykcyjny miernik poziomu cieczy ma wysoką wydajność przeciwwybuchową, iskrobezpieczeństwo i przeciwwybuchowe, bezpieczne użytkowanie i jest szczególnie odpowiedni do pomiaru surowców chemicznych i cieczy łatwopalnych.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
magnetostrykcyjny miernik poziomu cieczy jest łatwy w instalacji i konserwacji: magnetostrykcyjny miernik poziomu cieczy jest zwykle instalowany przez istniejący otwór rurowy na szczycie zbiornika, szczególnie nadaje się do instalacji podziemnych zbiorników magazynowych i zbiorników magazynowych, które zostały uruchomione, i normalna praca nie może zostać naruszona podczas procesu instalacji!
parametry technicznezMagnetostrykcyjny miernik poziomu cieczy 4-20mA o wysokiej dokładności 0,5 mm
Typowym zastosowaniem | Ciecz, pomiar interfejsu |
model produktu |
NYCZ500 |
Forma anteny |
Kabel, typ słupa |
Materiał anteny |
304 316 |
skala | 0-50 m ~ 5000 mm (kabel: 25 m) |
Dokładność pomiaru | ±0,5 mm |
Zasilacz | 24VDC (dwie linie, cztery linie), 220VAC |
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
Prąd roboczy |
4…20mA |
Charakterystyka obciążenia | Gdy prąd jest wyprowadzany, maksymalna rezystancja obciążenia wynosi 600 Ω;Gdy napięcie jest wyprowadzane, maksymalna rezystancja obciążenia wynosi 2mA |
Temperatura procesu | -40~+200℃ |
czas odpowiedzi | 0,2 ~ 5 ms |
Ciśnienie procesowe | -0,1 ~ 10,0 MPa |
Proces łączenia | gwint śrubowy, wspornik, kołnierz (do wyboru) |
współczynnik rozdzielczości | ±1mm |
poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
