Szczegóły Produktu:
|
Typowym zastosowaniem: | pomiar interfejsu | Modele produktów: | NY CZ500 |
---|---|---|---|
Rodzaj formy anteny: | Pręt | Materiał formy anteny: | 304 |
Dokładność pomiaru: | ±0,5 mm | Ciśnienie procesowe: | -0,1 ~ 10,0 MPa |
Proces łączenia: | nawias | Klasa przeciwwybuchowa: | Exia II CT 6 |
High Light: | Magnetostrykcyjny miernik poziomu cieczy 24VDC,magnetostrykcyjny miernik poziomu cieczy z wyświetlaczem LCD,magnetostrykcyjny miernik poziomu wspornika |

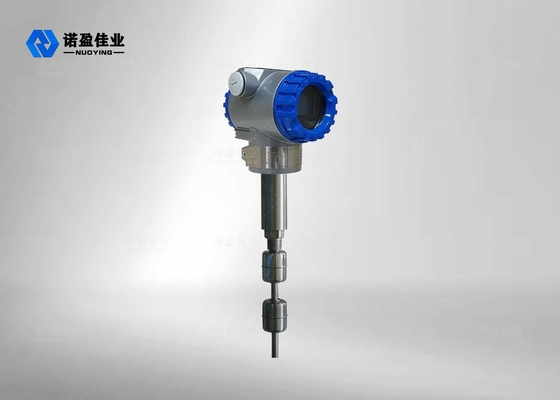

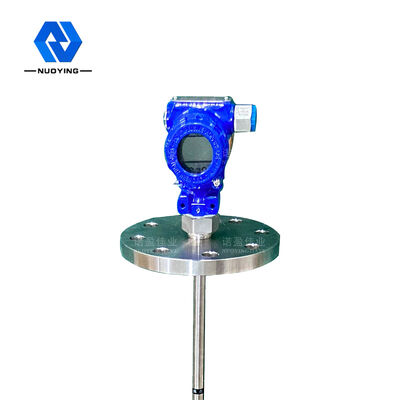

Magnetostrykcyjny miernik poziomu cieczy 24VDC z wyświetlaczem LCD
Zasada działaniaMagnetostrykcyjny miernik poziomu cieczy 24VDC z wyświetlaczem LCD
Magnetostrykcyjny wskaźnik poziomu cieczy składa się głównie z trzech części: nadajnika elektronicznego, pływającej kuli i pręta detekcyjnego.Podczas pracy pływająca kula unosi się lub opada wraz z poziomem cieczy wzdłuż przewodu.Pływająca kula jest wyposażona w magnes stały i tworzy wokół niej pole magnetyczne;nadajnik elektroniczny okresowo wysyła impuls prądu, zwany impulsem początkowym, który rozchodzi się wzdłuż linii magnetostrykcyjnej., wokół niego generowane jest również pole magnetyczne podczas ruchu w dół;w momencie spotkania dwóch pól magnetycznych generowana jest siła skręcająca, która działa na linię magnetostrykcyjną, tworząc impuls powrotny.Impuls przemieszcza się w górę ze stałą prędkością i jest odbierany przez nadajnik elektroniczny.Wykorzystując zasadę efektu Weidmanna (zasada działania magnetostrykcji) oraz nowoczesną, zaawansowaną technologię elektroniczną, wysokość poziomu cieczy można dokładnie zmierzyć, mierząc odstęp czasu między impulsem początkowym a impulsem powrotnym.Płynowskaz wyprodukowany tą metodą jest najdokładniejszym, prostym, stabilnym, niezawodnym i dojrzałym produktem w dziedzinie pomiaru poziomu cieczy.Szczególnie w powszechnym środowisku, takim jak mały zakres, normalna temperatura i normalne ciśnienie, ma wyjątkowe zalety i jest nieporównywalny z innymi metodami pomiarowymi.
Funkcja projektowaniazMagnetostrykcyjny miernik poziomu cieczy 24VDC z wyświetlaczem LCD
◎Szersze możliwości zastosowania, z wieloma formami sond, wieloma formami przyłączy procesowych, wieloma materiałami produkcyjnymi i konfigurowalnym projektem
◎wysoka niezawodność: ponieważ magnetostrykcyjny wskaźnik poziomu cieczy przyjmuje zasadę falowodu, nie ma mechanicznej części ruchomej, więc nie ma tarcia i zużycia.Całość przetwornika zamknięta jest w rurce ze stali nierdzewnej, która nie ma kontaktu z medium pomiarowym.Czujnik działa niezawodnie i ma długą żywotność
◎wysoka dokładność: ponieważ magnetostrykcyjny miernik poziomu cieczy pracuje z impulsem falowodu, mierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość lepsza niż 0,01% FS, co jest trudne do osiągnięcia za pomocą innych czujników
◎wysokie bezpieczeństwo: magnetostrykcyjny miernik poziomu cieczy ma wysoką wydajność przeciwwybuchową, samoistne bezpieczeństwo i przeciwwybuchowe, bezpieczne użytkowanie i jest szczególnie odpowiedni do pomiaru surowców chemicznych i cieczy łatwopalnych.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
◎magnetostrykcyjny miernik poziomu cieczy jest łatwy w instalacji i konserwacji: magnetostrykcyjny miernik poziomu cieczy jest zwykle instalowany przez istniejący otwór rurowy na szczycie zbiornika, szczególnie odpowiedni do instalacji podziemnych zbiorników magazynowych i zbiorników magazynowych, które zostały oddane do użytku, i normalne działanie nie może zostać zakłócone podczas procesu instalacji
parametry technicznezMagnetostrykcyjny miernik poziomu cieczy 24VDC z wyświetlaczem LCD
Typowym zastosowaniem | Ciecz, pomiar interfejsu |
model produktu |
500 NYCZ |
Formularz anteny |

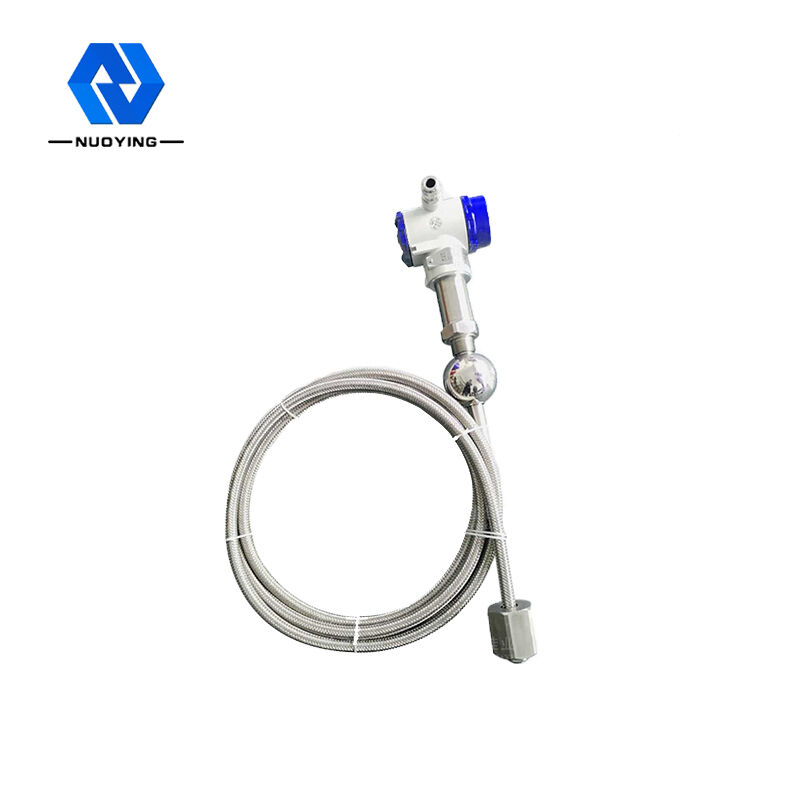

Kabel, typ słupa |
Materiał anteny |
304316 |
skala | 0-50m ~ 5000mm (kabel: 25m) |
Precyzja pomiaru | ±0,5 mm |
Zasilacz | 24VDC (dwie linie, cztery linie), 220VAC |
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
Prąd roboczy |
4…20mA |
Charakterystyka obciążenia | Gdy prąd jest wyprowadzany, maksymalna rezystancja obciążenia wynosi 600 Ω;Gdy napięcie jest wyprowadzane, maksymalna rezystancja obciążenia wynosi 2mA |
Temperatura procesu | -40~+200℃ |
czas odpowiedzi | 0,2 ~ 5 ms |
Ciśnienie procesowe | -0,1 ~ 10,0 MPa |
Proces łączenia | gwint, wspornik, kołnierz (do wyboru) |
współczynnik rozdzielczości | ±1 mm |
poziomy ochrony | IP65, IP67, IP68 (do wyboru) |
Klasa przeciwwybuchowa | Exia II CT6 Ga, Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: Produkt można dostosować do specyficznych wymagań użytkowników.
