Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy na granicy faz | Modele produktów: | NYCZ 500 |
|---|---|---|---|
| Rodzaj formy anteny: | Kabel | Materiał formy anteny: | 316 |
| Dokładność pomiaru: | ± 0,5 mm | Ciśnienie procesowe: | -0,1 ~10 MPa |
| Proces łączenia: | Kołnierz | Klasa przeciwwybuchowa: | Exia II CT6Ga |
| High Light: | Magnetostrykcyjny przetwornik poziomu kołnierza,magnetostrykcyjny miernik poziomu kabla |
||

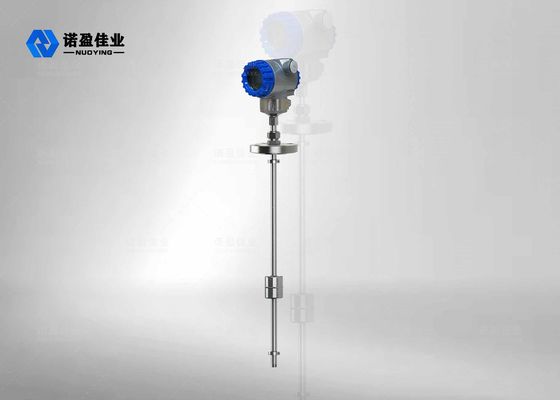

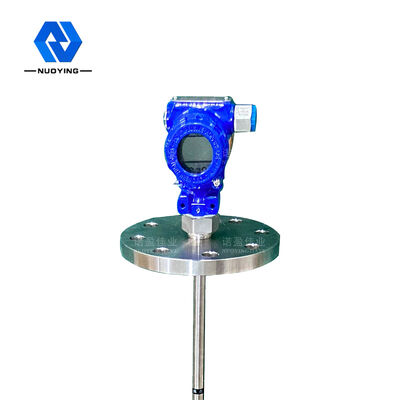

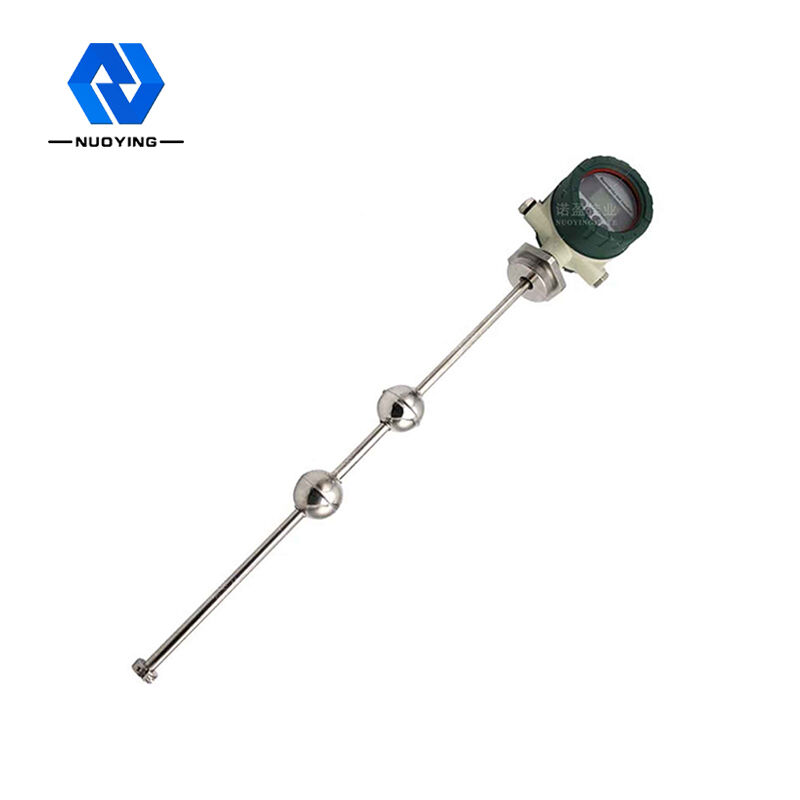

Silna niezawodność magnetostrykcyjny miernik poziomu do pomiaru cieczy
Zasada działania Silna niezawodność magnetostrykcyjny miernik poziomu do pomiaru cieczy
Magnetostrykcyjny miernik poziomu cieczy, komora elektroniczna wydaje początkowy generator impulsów, początkowy impuls w transmisji drutu falowodowego, wytwarza wirujące pole magnetyczne wzdłuż kierunku drutu falowodowego, gdy pole magnetyczne z pływającą kulą stałego pola magnetycznego, gdy się spotkają, magnetostrykcyjny Efekt, w skręcie drutu falowodowego, aby wytworzyć falę mechaniczną o stałej prędkości.Mechaniczna transmisja fali w obu kierunkach, docierająca do końca pręta fala mechaniczna jest pochłaniana przez tłumik, z powrotem do kierunku fali mechanicznej magazyn elektroniczny został zainstalowany w magazynie elektronicznym może odebrać postrzegane instytucje, przekłada się na odpowiedni impuls prądu , może odebrać instytucje, aby obliczyć różnicę czasu między dwoma impulsami, zmierzoną wysokość poziomu cieczy można dokładnie zmierzyć.
Cecha konstrukcyjna z Silna niezawodność magnetostrykcyjny miernik poziomu do pomiaru cieczy
◎ Szersze zastosowanie, z wieloma formami sond, wieloma formami połączeń procesowych, wieloma materiałami produkcyjnymi i konfigurowalnym projektem
◎ wysoka niezawodność: ponieważ magnetostrykcyjny wskaźnik poziomu cieczy przyjmuje zasadę falowodu, nie ma mechanicznej części ruchomej, więc nie ma tarcia i zużycia.Całość przetwornika zamknięta jest w rurce ze stali nierdzewnej, która nie styka się z medium pomiarowym.Czujnik działa niezawodnie i ma długą żywotność
◎ wysoka dokładność: ponieważ magnetostrykcyjny miernik poziomu cieczy działa z impulsem falowodowym, zmierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS, co jest trudny do osiągnięcia z innymi czujnikami
◎ wysokie bezpieczeństwo: magnetostrykcyjny miernik poziomu cieczy ma wysoką wydajność przeciwwybuchową, iskrobezpieczeństwo i przeciwwybuchowe, bezpieczne użytkowanie i jest szczególnie odpowiedni do pomiaru surowców chemicznych i cieczy łatwopalnych.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
◎ magnetostrykcyjny miernik poziomu cieczy jest łatwy w instalacji i konserwacji: magnetostrykcyjny miernik poziomu cieczy jest zwykle instalowany przez istniejący otwór rurowy na szczycie zbiornika, szczególnie nadaje się do instalacji podziemnych zbiorników magazynowych i zbiorników magazynowych, które zostały uruchomione , a proces instalacji nie może mieć wpływu na normalne działanie
parametry technicznemagnetostrykcyjnego miernika poziomu cieczy
| Typowym zastosowaniem | Ciecz, pomiar interfejsu |
|
model produktu |
NYCZ500 |
|
Forma anteny |
Kabel, typ słupa |
|
Materiał anteny |
304 316 |
| skala | 0-50 m ~ 5000 mm (kabel: 25 m) |
| Dokładność pomiaru | ±0,5 mm |
| Zasilacz | 24VDC (dwie linie, cztery linie), 220VAC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
| Prąd roboczy |
4…20mA |
| Charakterystyka obciążenia | Gdy prąd jest wyprowadzany, maksymalna rezystancja obciążenia wynosi 600 Ω;Gdy napięcie jest wyprowadzane, maksymalna rezystancja obciążenia wynosi 2mA |
| Temperatura procesu | -40~+200℃ |
| czas odpowiedzi | 0,2 ~ 5 ms |
| Ciśnienie procesowe | -0,1 ~ 10,0 MPa |
| Proces łączenia | gwint śrubowy, wspornik, kołnierz (do wyboru) |
| współczynnik rozdzielczości | ±1mm |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
