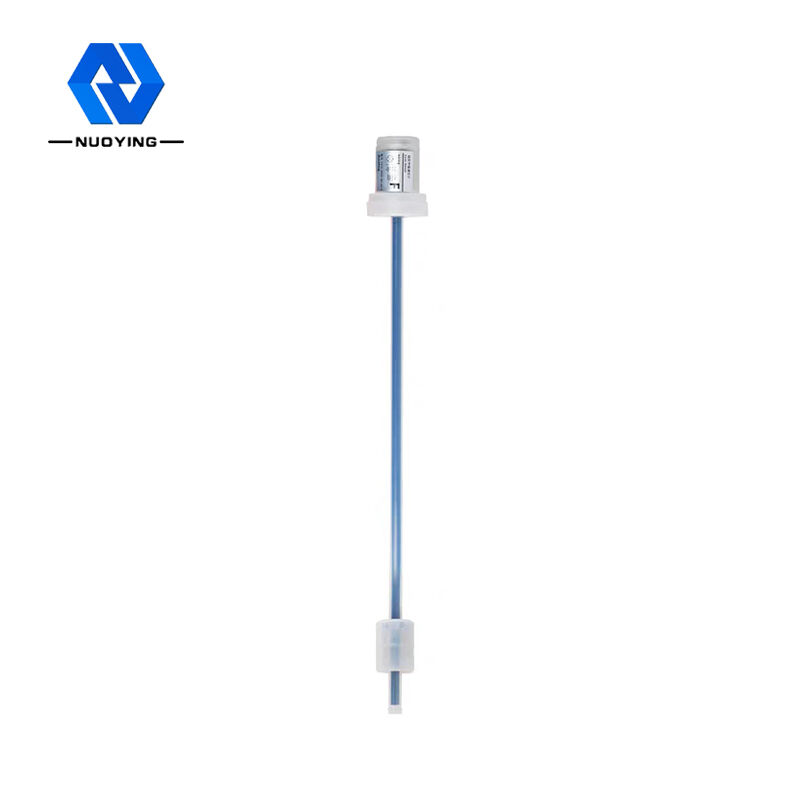

Szczegóły Produktu:
|
Typowym zastosowaniem: | Płyn | Model produktu: | NYCZ500 |
---|---|---|---|
Metoda instalacji: | Montowany od góry | Skala: | 0-50~5000mm (typ kabla: 25m) |
Dokładność pomiaru: | +0,5 mm | Temperatura procesu: | - 40~+200 ℃ Temperatura otoczenia: - 40~+80 ℃ Wpływ temperatury: ± 0,5 ℃ |
Ciśnienie procesowe: | -0,1 ~ + 10,0 MPa | Połączenie: | Gwint, kołnierz, wspornik (opcjonalnie) |
High Light: | Przemysłowy magnetostrykcyjny miernik poziomu,magnetostrykcyjny miernik poziomu cieczy montowany na górze |
Szersze zastosowanieMagnetostrykcyjny miernik poziomu cieczy Silna niezawodnośćAplikacje przemysłowe
Doskonałe bezpieczeństwoMagnetostrykcyjny miernik poziomu cieczy łatwy w instalacji i konserwacjiZasada działania

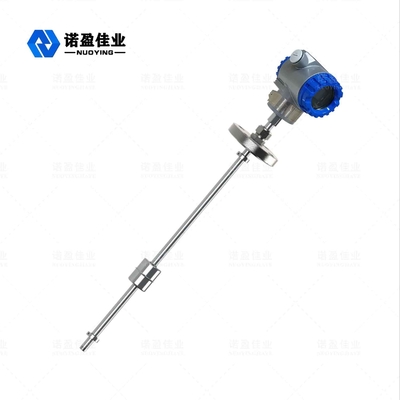

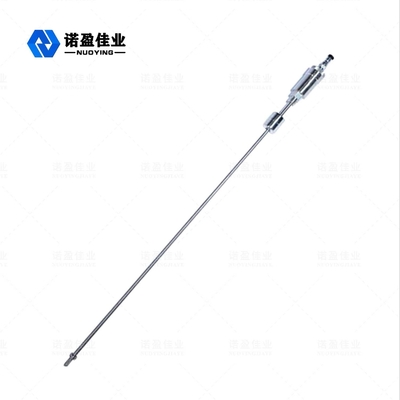

Jak pokazano na rysunku, magnetostrykcyjny miernik poziomu cieczy składa się z pręta pomiarowego, komory elektronicznej i bezdotykowej kulki pływającej nałożonej na pręt pomiarowy.
W pręcie pomiarowym montowany jest drut magnetostrykcyjny (drut o fali prowadzonej).Pręt pomiarowy wykonany jest z niemagnetycznej rury ze stali nierdzewnej, która chroni drut prowadzony falą.Gdy przyrząd pracuje, generator impulsów w komorze elektronicznej wysyła impuls startowy, który przechodzi przez przewód, generuje poruszające się wirujące pole magnetyczne.Kiedy to pole magnetyczne styka się z trwałym polem magnetycznym w kuli pływaka, generuje efekt magnetostrykcyjnego rozciągania, powodując skręcenie drutu falistego i generowanie fali mechanicznej o stałej prędkości, która przenosi się w dwóch kierunkach.Fala mechaniczna dochodząca do końca pręta pomiarowego jest pochłaniana przez tłumik.Fala mechaniczna przesyłana z powrotem do komory elektronicznej jest wykrywana przez urządzenie pobierające energię zainstalowane w komorze elektronicznej, a następnie przekształcana w odpowiedni impuls prądowy.Urządzenie pobierające energię oblicza różnicę czasu między dwoma impulsami, aby uzyskać dokładny pomiar poziomu cieczy.
Magnetostrykcyjny miernik poziomu cieczyCecha konstrukcyjna
◎ Szersze zastosowanie dzięki różnym kształtom sond, kształtom przyłączy procesowych i materiałom produkcyjnym, które można dostosować.
◎ Wysoka niezawodność: ponieważ magnetostrykcyjny wskaźnik poziomu cieczy przyjmuje zasadę falowodu.Całość przetwornika zamknięta jest w rurce ze stali nierdzewnej, która nie styka się z medium pomiarowym.Czujnik działa niezawodnie i ma długą żywotność.
◎ Wysoka precyzja: ponieważ magnetostrykcyjny miernik poziomu cieczy współpracuje z impulsem falowodowym, zmierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i końcowego podczas pracy, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość lepsza niż 0,01% FS, co jest dokładnością trudną do osiągnięcia z innymi czujnikami.
◎ Doskonałe bezpieczeństwo: magnetostrykcyjny miernik poziomu cieczy ma wysokie właściwości przeciwwybuchowe, jest iskrobezpieczny i bezpieczny w użyciu i jest szczególnie odpowiedni do pomiaru surowców chemicznych i cieczy łatwopalnych.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
◎ Magnetostrykcyjny wskaźnik poziomu jest łatwy w instalacji i konserwacji: magnetostrykcyjny wskaźnik poziomu jest zwykle instalowany przez istniejący otwór rurowy na górze zbiornika, szczególnie nadaje się do instalacji podziemnych zbiorników magazynowych i zbiorników magazynowych, które zostały uruchomione i mogą nie wpływają na normalną produkcję podczas procesu instalacji.
Magnetostrykcyjny miernik poziomu cieczy Parametr produktu
Typowym zastosowaniem | płyn |
Model produktu | NYCZ500 |
Materiał pręta sondy | 304, 316 (opcjonalnie) |

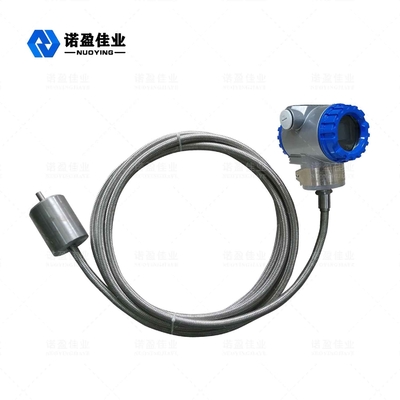

Skala | 0-50~5000mm (typ kabla: 25m) |
Dokładność pomiaru | +0,5 mm |
Temperatura procesu | - 40~+200 ℃ Temperatura otoczenia: - 40~+80 ℃ Wpływ temperatury: ± 0,5 ℃ |
Czas odpowiedzi | 0,2 ~ 5 ms |
Ciśnienie procesowe | - 0,1 ~ + 10,0 MPa |
Proces łączenia | gwint, kołnierz, wspornik (opcjonalnie) |
Interfejs elektryczny | M20 x 1,5, G3/4'' |
Zasilanie | 24VDC, 220VAC (opcjonalnie) |
Wyjście sygnału | 4... 20mA/HART/RS485 |
Wyświetl na miejscu | LCD (opcjonalnie) |
Stopień ochrony | IP65 |
Klasa przeciwwybuchowa | Exia II CT6 (szczegóły w certyfikacie) |
Magnetostrykcyjny miernik poziomu cieczySposób nakładania produktu
Pomiar i kontrola poziomu cieczy w branży przemysłowej
Kontrola poziomu cieczy w procesie chemicznym Kontrola poziomu cieczy w zbiorniku farmaceutycznym
Monitorowanie poziomu wody w zaporze sterującej zbiornikiem żywności i napojów
Pomiar i kontrola granicy faz olej-woda dla wody pitnej i oczyszczania ścieków
Inne pomiary poziomu cieczy i sterowanie systemem zarządzania pomiarami na stacji benzynowej
