Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy | Typ sondy: | Przeciwwybuchowy |
|---|---|---|---|
| Materiał sondy: | PVC/PTFE/304 (opcjonalnie) | Dokładność pomiaru: | ＜0.25% (Zasięg ＜20m) |
| Temperatura procesu: | -20～+80℃ | Proces łączenia: | Montaż na wsporniku (opcjonalnie) |
| Wyjście sygnału: | 4...20mA/HART/RS485... | Materiał powłoki: | Polipropylen/Aluminium |
| High Light: | Ultradźwiękowy przetwornik poziomu NYCSUL-503,przeciwwybuchowy ultradźwiękowy przełącznik poziomu,ultradźwiękowy przełącznik poziomu gwintu 20mA |
||

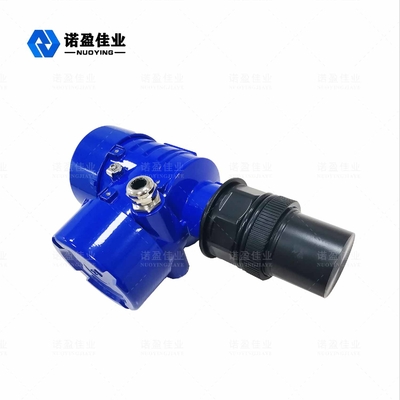

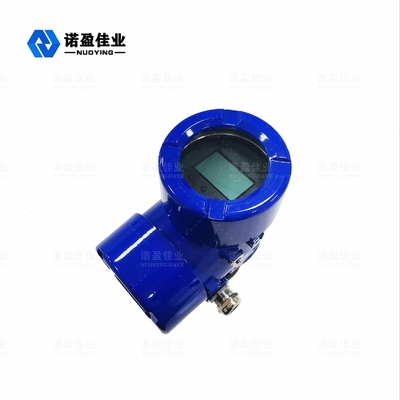

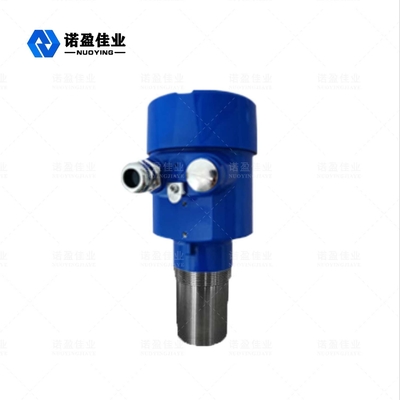

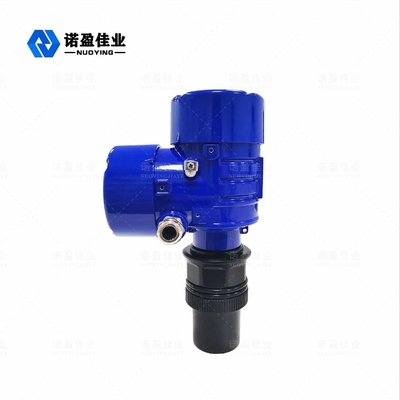

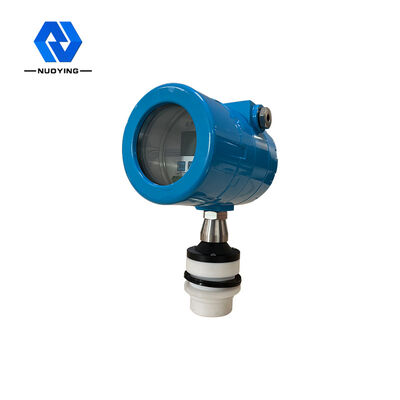

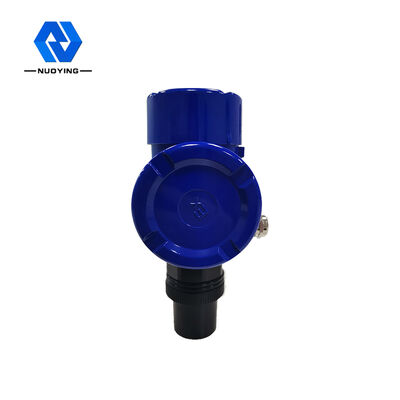

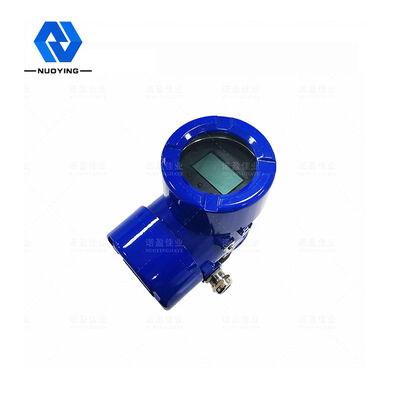

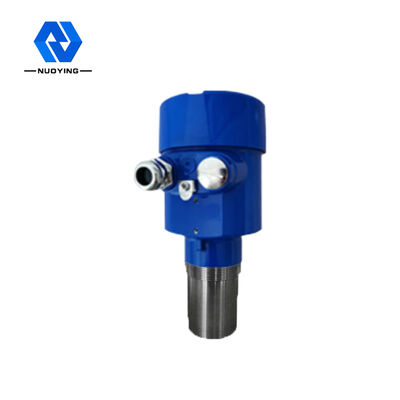

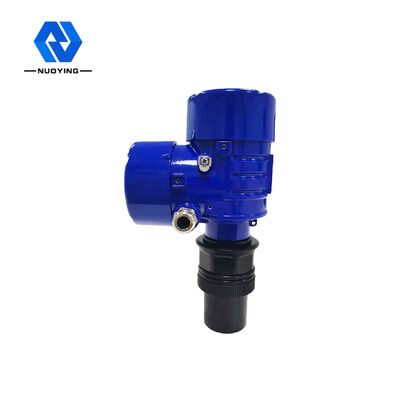

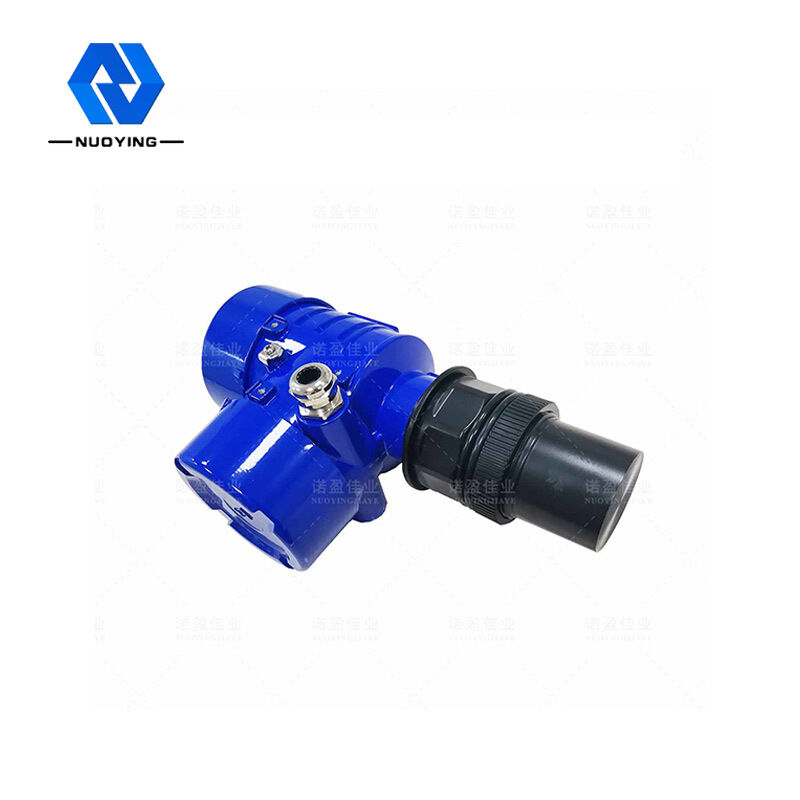

Przeciwwybuchowy ultradźwiękowy przełącznik poziomu cieczy 20mA NYCSUL-503 połączony z gwintem
Zasada działania ultradźwiękowego przełącznika poziomu NYCSUL-503
Przetwornik poziomu MPM426WPC jest w pełni spawanym, zanurzalnym urządzeniem do pomiaru poziomu.Wykorzystuje piezorezystancyjny czujnik ciśnienia OEM o sprawdzonej długoterminowej stabilności i niezawodności oraz specjalny cyfrowy obwód kompensacyjny wbudowany w obudowę ze stali nierdzewnej.Zintegrowana struktura i ustandaryzowany sygnał wyjściowy ułatwiają użytkowanie na miejscu i automatyczne sterowanie.Kabel z wentylowanym płaszczem Teflon® i obudowa są hermetycznie uszczelnione, dzięki czemu mogą być używane przez długi czas w cieczach kompatybilnych z materiałem czujnika.
Zmiana poziomu jest określana zgodnie z różnicą czasu między ultradźwiękową transmisją a ponownym odbiorem i znaną prędkością dźwięku.Urządzenie elektroniczne przetwarza sygnał mikrofalowy i ostatecznie przekształca go w sygnał elektryczny związany z poziomem.
Funkcja projektowania ultradźwiękowego przełącznika poziomu NYCSUL-503
1. Ustawienia górnego i dolnego limitu oraz ustawienia alarmów w dowolnym punkcie mogą być używane do ciągłego pomiaru cieczy i kontroli poziomu cieczy.
2. Zabezpieczenie przed zwarciem i odwrotną polaryzacją.
3. Automatyczna linia produkcyjna zapewnia wysoką jakość i stabilność.
4. Wysoka niezawodność, bezpieczna i łatwa w użyciu.
NYCSUL-503 Ultradźwiękowy przełącznik poziomu Parametry techniczne
| Typowym zastosowaniem | Pomiar poziomu cieczy |
| Zakres częstotliwości | 40KHz, 100KHz |
| Typ sondy | Zintegrowany |
| Materiał sondy | PP/PVC/PTFE/304 (opcjonalnie) |
| Skala | 0～20m |
| Dokładność pomiaru | ＜0.25% (Zasięg ＜20m) |
| Kąt pomiaru | 10° |
| Zasilacz | 24VDC, 220VAC |
| Temperatura procesu | -20～+80℃ |
| Ciśnienie procesowe | Normalne ciśnienie |
| Proces łączenia | Gwint, kołnierz, montaż na wsporniku (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485... |
| Tryb wyświetlania | Poziom cieczy, odległość (pusta wysokość) |
| Ustawienie wyjścia | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Wyświetlacz | LCD |
| Materiał powłoki | Polipropylen/Aluminium |
| Klasa ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia (CT6 Ga) |
