Szczegóły Produktu:
|
| Typ sondy: | Podział | Materiał sondy: | PP/PVC/PTFE/304 (opcjonalnie) |
|---|---|---|---|
| Skala: | 0-20m | Dokładność pomiaru: | ＜0.25% (Zasięg ＜20m) |
| Kąt pomiaru: | 10° | Temperatura procesu: | -20～+80℃ |
| Ciśnienie procesowe: | Normalne ciśnienie | Tryb wyświetlania: | Poziom cieczy, odległość (pusta wysokość) |
| High Light: | Ultradźwiękowy przetwornik poziomu NYCSUL-502,dzielony ultradźwiękowy przełącznik poziomu 24VDC,ultradźwiękowy przetwornik poziomu cieczy |
||

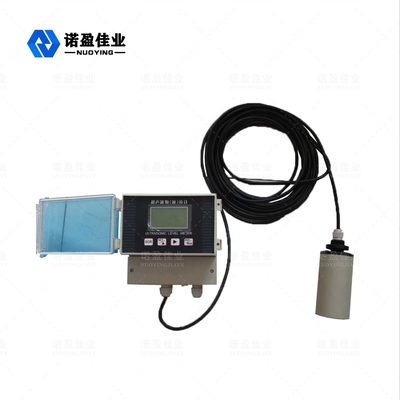

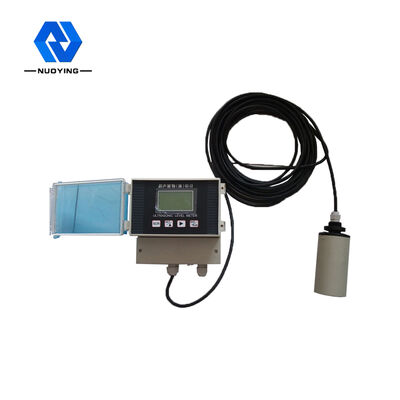

Split 24VDC NYCSUK-502 ultradźwiękowy przełącznik poziomu cieczy połączony z gwintem
Zasada działania ultradźwiękowego przełącznika poziomu NYSCSUK-502

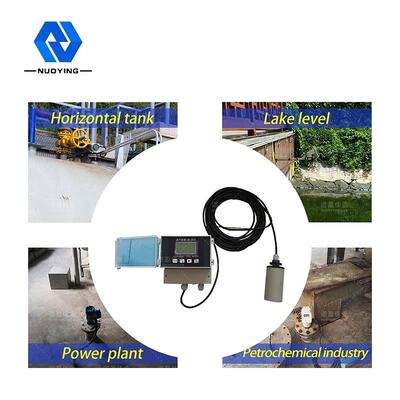

Paliwa, smary, chemikalia, pestycydy i niektóre specyficzne roztwory wodne w produkcji przemysłowej lub w systemach transportu transportowego są przesyłane przez zbiorniki magazynowe, dlatego ważne jest przechowywanie informacji o środowisku (pozycja, temperatura, poziom cieczy, ciśnienie itp.) zbiorników w całym systemie.Ultradźwiękowy sygnalizator poziomu jest zainstalowany na górze kontenera.Pod kontrolą jednostki elektronicznej sonda wysyła wiązkę impulsu ultradźwiękowego do mierzonego obiektu.Fala dźwiękowa jest odbijana od powierzchni obiektu, a część odbitego echa jest odbierana przez sondę i przetwarzana na sygnał elektryczny.

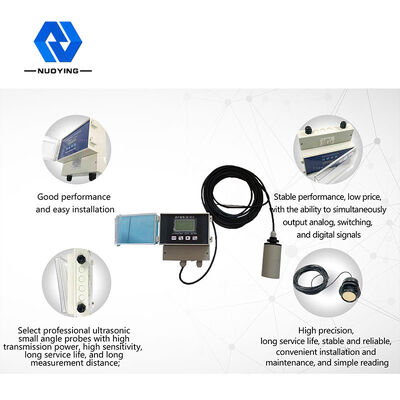

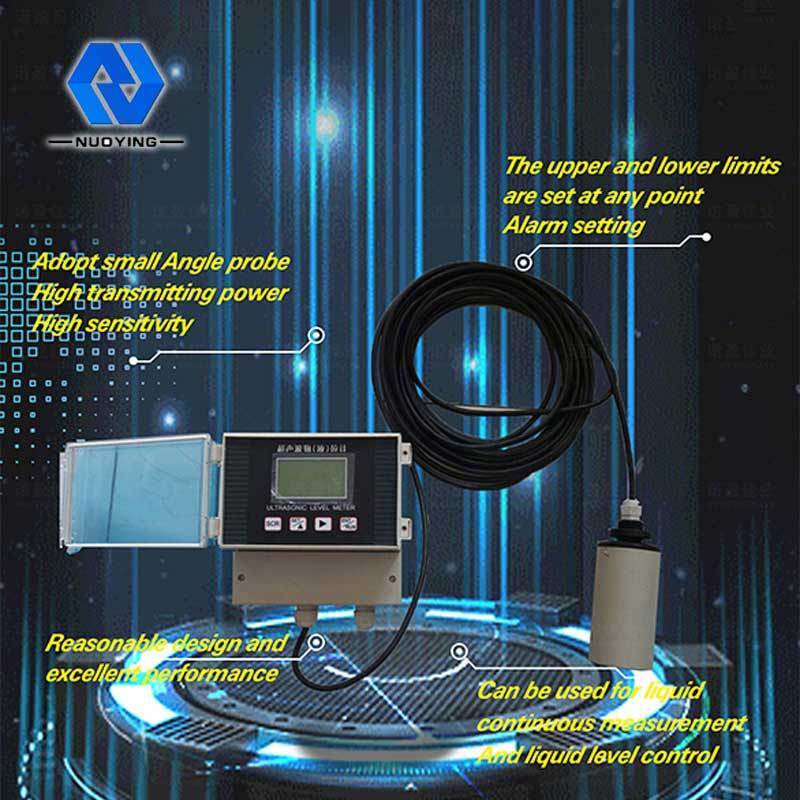

Funkcja projektowania ultradźwiękowego przełącznika poziomu NYSCSUK-502
1. Rozsądny projekt, doskonała wydajność, prosta konstrukcja i wygodna instalacja.
2. Ultradźwiękowy przyjmuje małą sondę kątową, która ma wysoką moc transmisji i czułość.
3. Obudowa ze stali nierdzewnej 316L i kabel z powłoką Teflon®.
4. Wysoka odporność na korozję i hermetycznie zamknięta konstrukcja, IP68.
NYSCSUK-502 Ultradźwiękowy przełącznik poziomu Parametry techniczne
| Typowym zastosowaniem | Pomiar poziomu cieczy |
| Zakres częstotliwości | 40KHz, 100KHz |
| Typ sondy | Zintegrowany |
| Materiał sondy | PP/PVC/PTFE/304 (opcjonalnie) |
| Skala | 0～20m |
| Dokładność pomiaru | ＜0.25% (Zasięg ＜20m) |
| Kąt pomiaru | 10° |
| Zasilacz | 24VDC, 220VAC |
| Temperatura procesu | -20～+80℃ |
| Ciśnienie procesowe | Normalne ciśnienie |
| Proces łączenia | Gwint, kołnierz, montaż na wsporniku (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485... |
| Tryb wyświetlania | Poziom cieczy, odległość (pusta wysokość) |
| Ustawienie wyjścia | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Wyświetlacz | LCD |
| Materiał powłoki | Polipropylen/Aluminium |
| Klasa ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia (CT6 Ga) |
