Szczegóły Produktu:
|
Typowym zastosowaniem: | Pomiar poziomu cieczy itp. | Model produktu: | NYCFQ-UL、NYCFQ-UK |
---|---|---|---|
Materiał pływający: | F4, PP, 304, PTFE (opcjonalnie) | Długość pręta: | 200 ~ 6000 mm (można dostosować) |
Temperatura otoczenia: | -40 ~ + 80 ℃ | Temperatura procesu: | -40~+130C |
Ciśnienie procesowe: | -0,1 ~ 2,0 MPa | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
High Light: | Miernik poziomu magnetycznego pływaka kołnierzowego,magnetyczny nadajnik poziomu przeciwzakłóceniowego,magnetyczny miernik poziomu ochrony odgromowej |

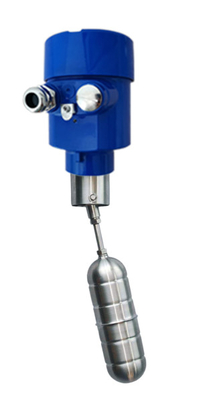

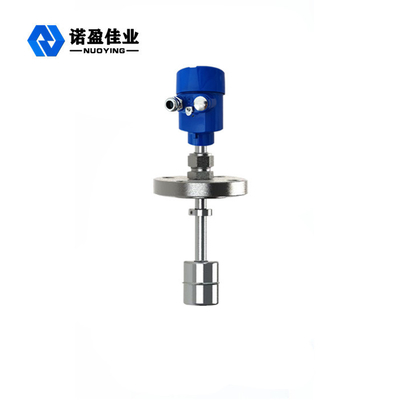

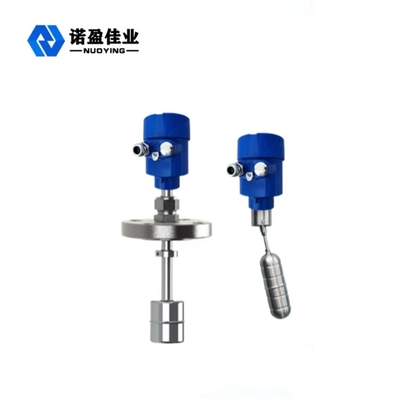

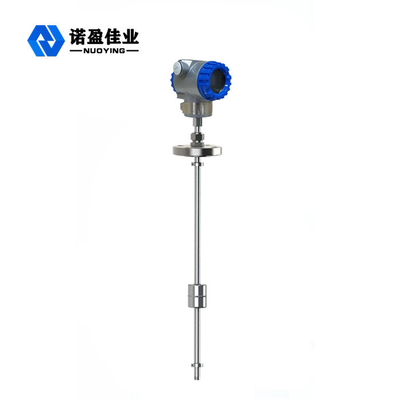

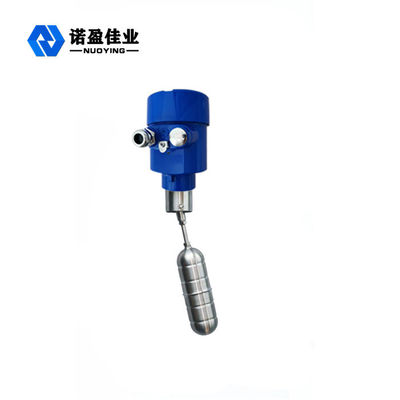

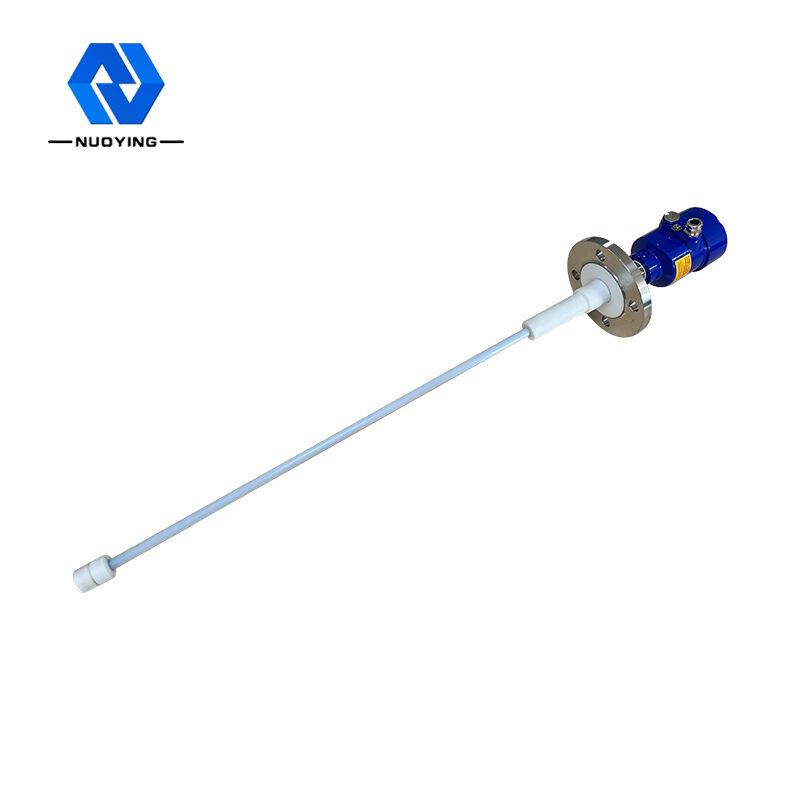

Kołnierz gwintowany Magnetyczny miernik poziomu pływaka Ochrona odgromowa Zdolność do zapobiegania zakłóceniom
Magnetyczny wskaźnik poziomu pływaka serii NYCFQ został zaprojektowany w oparciu o zasadę wyporu i siły magnetycznej.Miernik poziomu cieczy z kulką Maglev w hermetycznej rurce przewodności niemagnetycznej wyposażonej w jedną lub więcej suchych rur trzcinowych, a następnie rurka przez jeden lub więcej pustych i wewnętrznych magnesów pierścieniowych pływająca kula, pierścieniowy pływak magnetyczny w górę lub w dół z cieczą będzie napędzać pływający piłka porusza się w górę iw dół razem, tak że niemagnetyczna rurka przewodności ssącej rura trzcinowa lub odłącza akcję, wyjściowy sygnał rezystancji odpowiadający poziomowi cieczy jest przekształcany na standardowe wyjście sygnału 4-20mA, a styk jest otwarty (sygnał wyłączony) może być również wydany.
Zasada działania
Magnetyczny wskaźnik poziomu pływaka serii NYCFQ został zaprojektowany w oparciu o zasadę wyporu i siły magnetycznej.Miernik poziomu cieczy z kulką Maglev w hermetycznej rurce przewodności niemagnetycznej wyposażonej w jedną lub więcej suchych rur trzcinowych, a następnie rurka przez jeden lub więcej pustych i wewnętrznych magnesów pierścieniowych pływająca kula, pierścieniowy pływak magnetyczny w górę lub w dół z cieczą będzie napędzać pływający piłka porusza się w górę iw dół razem, tak że niemagnetyczna rurka przewodności ssącej rura trzcinowa lub odłącza akcję, wyjściowy sygnał rezystancji odpowiadający poziomowi cieczy jest przekształcany na standardowe wyjście sygnału 4-20mA, a styk jest otwarty (sygnał wyłączony) może być również wydany.
Cecha konstrukcyjna
•Projekt niestandardowy, sterowanie wielopunktowe, szeroki zakres zastosowań;
• Prosta konstrukcja, wygodna instalacja, niskie koszty utrzymania;
• Stabilna i niezawodna wydajność, ochrona odgromowa, zdolność przeciwzakłóceniowa;
•Różnorodne kształty sond, odpowiednie do różnorodnych złożonych warunków pracy;
•W zależności od gęstości medium można dobrać różne materiały do pływania.
Parametr techniczny
Typowym zastosowaniem | Pomiar poziomu cieczy itp. |
Model produktu | NYCFQ-UL,NYCFQ-Wielka Brytania |
Materiał pływający | F4, PP, 304, PTFE (opcjonalnie) |
Długość pręta | 200 ~ 6000 mm (można dostosować) |
Temperatura otoczenia | -40 ~ + 80 ℃ |
Temperatura procesu | -40~+130C |
Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Średnia lepkość | ≤0,05 Pa · S |
Średnia gęstość | 0,5 ~ 2,0 g/cm³ |
Wyjście sygnału | 4-20mA, SPDT |
Stopień ochrony | IP65,IP67,IP68 |
Klasa przeciwwybuchowa | Exd ⅡCT6 Gb (patrz certyfikat) |
www.china-nyjy.com |
*Uwagi: Produkty można dostosować do własnych wymagań!
Aby uzyskać więcej informacji o produkcie, proszę o kontakt!Dziękuję ~
