Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy | Model produktu: | NYUHZ |
|---|---|---|---|
| Formularz instalacyjny: | Montowane z boku, montowane na górze | glowny material: | 304、316 |
| Skala: | 0~6m | Dokładność pomiaru: | ±3mm、±5mm、±10mm、±20mm (opcjonalnie) |
| Średnia gęstość: | ≥0,425g/cm³ | Różnica gęstości: | ≥0,1g/cm³ |
| High Light: | Magnetyczny przetwornik poziomu klapy zbiornika pomiarowego,odporny na korozję magnetyczny wskaźnik poziomu klapy,płynny miernik magnetyczny |
||

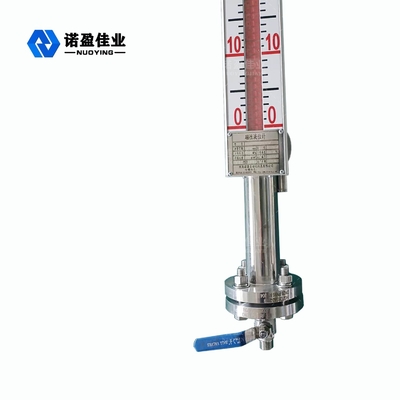

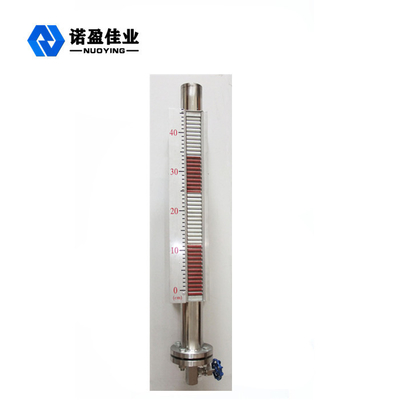

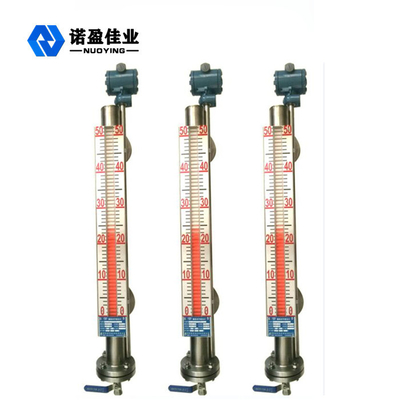

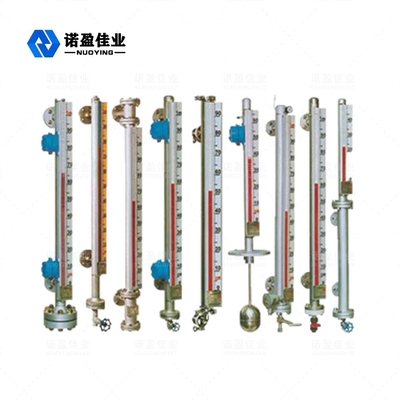

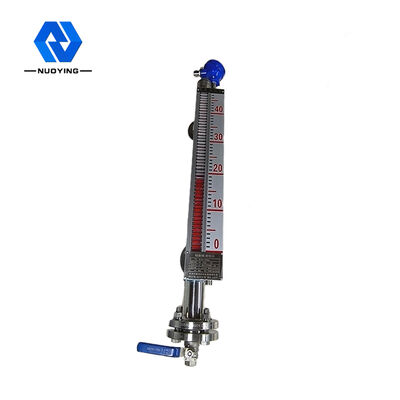

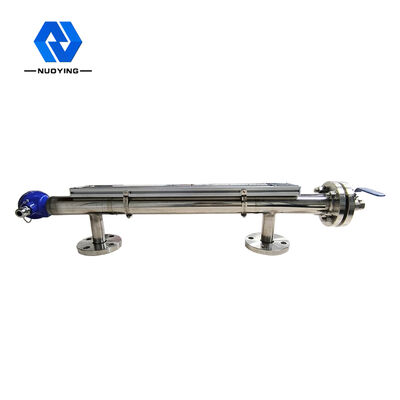

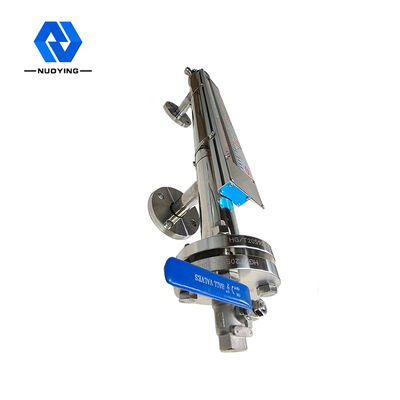

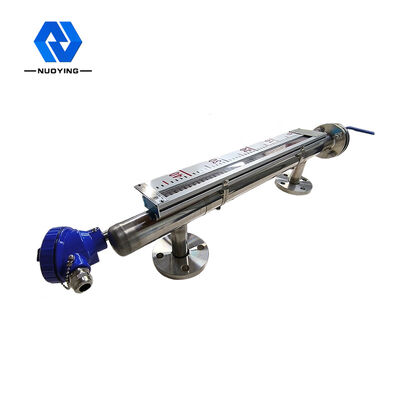

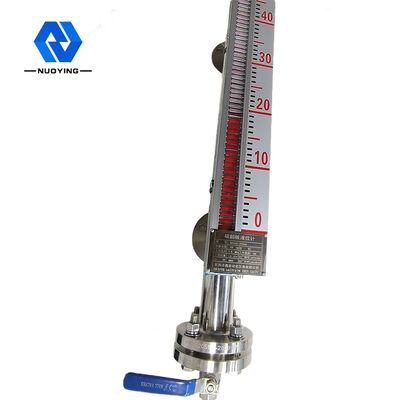

Miernik poziomu magnetycznego klapy zbiornika pomiarowego do zastosowań odpornych na korozję w płynie
Zasada działania

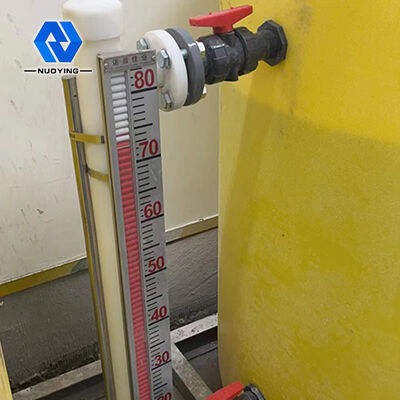

Magnetyczny wskaźnik poziomu może być stosowany do wszelkiego rodzaju wież, zbiorników, zbiorników, kulistych pojemników i kotłów oraz innych urządzeń do wykrywania średniego poziomu.Magnetyczny wskaźnik poziomu może zapewnić wysoką szczelność, zapobieganie wyciekom i nadaje się do wysokich temperatur, wysokiego ciśnienia i odporności na korozję.
Poziomowskaz magnetyczny posiada wnękę na pływającą kulkę (zwaną rurką pomiarową lub rurą główną), która składa się ze złącza z pojemnikiem poprzez kołnierz lub inne odpowiednie połączenie.Zgodnie z zasadą łącznika, wraz ze zmianą poziomu cieczy w pojemniku, strona we wnęce i poziom cieczy w pojemniku mają tę samą wysokość, dzięki czemu wprawia w ruch pływającą kulkę w zagłębieniu i w dół i unosi się i opada wraz z poziomem cieczy w pojemniku.W tej chwili nie widzimy poziomu cieczy, dlatego na zewnątrz wnęki zainstalowany jest wyświetlacz z magnetyczną klapką.
Pływająca kula w cieczy i była częścią granicy zainstalowanego magnesu stałego ze stali, gdy mierzone wahania poziomu cieczy w pojemniku, rurka ontologii magnetycznego pływakowego wskaźnika poziomu podnosi się, unoszą się w magnesach trwałych przez sprzężenie magnetyczne z magnetycznym wskaźnikiem słupkowym, kolumna skręca o 180° sterownik czerwony, biały, gdy poziom cieczy się podnosi, podwójna kolumna z białego na czerwony, gdy poziom cieczy spada, kolumna zmienia się z czerwonego na biały, a złącze czerwono-białe wskaźnika to rzeczywista wysokość poziom cieczy wewnątrz pojemnika, aby uzyskać wyraźne wskazanie poziomu cieczy.
1. Korek odpowietrzający
2. Rurka pomiarowa
3. Magnetyczny wyświetlacz z klapką
4. Magnetyczna kolumna z klapką
5. Pływak
6. Naprawiono zacisk
7. Oznakowanie
8. Zawór spustowy
9. Rura kanalizacyjna
10. Kołnierz przyłączeniowy
Cecha konstrukcyjna
◎Prosta konstrukcja, solidna i niezawodna, stabilna praca.
◎Skala wyświetlacza pola jest przejrzysta, przyciągająca wzrok i łatwa do odczytania.
◎Może mierzyć i wskazywać poziom cieczy z żrącymi, łatwopalnymi, toksycznymi, wysokotemperaturowymi, mieszającymi zanieczyszczeniami.
◎Można wybrać różne formy instalacji i różne formy połączeń.
◎Zaprojektowany zakres ciśnienia to pełna próżnia do 10 MPa.
◎Zakres temperatur projektowych -160~+450 ℃.
◎Może być specjalnie zaprojektowany do specjalnego ciśnienia i temperatury.
Parametr techniczny
| Typowym zastosowaniem | Pomiar poziomu cieczy |
| Model produktu | NYUHZ |
| Formularz instalacyjny | Montowane z boku, montowane na górze |
| Glowny material | 304 316 |
| Skala | 0~6m |
| Dokładność pomiaru | ±3mm,±5mm,±10mm,±20mm (opcjonalnie) |
| Średnia gęstość | ≥0,425g/cm³ |
| Różnica gęstości | ≥0,1g/cm³ |
| Średnia lepkość | ≤0,4 Pa.S |
| Wyjście sterujące | 220VAC, 1A |
| Wyjście transmisji | 4...20mA (zasilanie 24VDC) |
| Temperatura procesu | -50 ~ + 350 ℃ |
| Ciśnienie procesowe | -0,1~+16MPa |
| Proces łączenia | Kołnierz (opcjonalnie) |
| Rezolucja | 士Ja mm |
| Klasa ochrony | IP65,IP67,IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaⅡCT6Ga,ExdⅡ CT6Gb(zobacz certyfikat) |
*Uwagi: Produkty można dostosować do własnych wymagań!
