| Nazwa marki: | NUOYINGJIAYE |
| Numer modelu: | NYCZ500 |
| MOQ: | 1 szt. |
| Cena £: | $450 to $1700 /pcs |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Zdolność do zaopatrzenia: | 1000 sztuk / przed miesiącem |
Bezpieczeństwo dla materiałów chemicznych Dokładność magnetostrykcyjnego wskaźnika poziomu cieczy ± 0,5 mm
Zasada działania

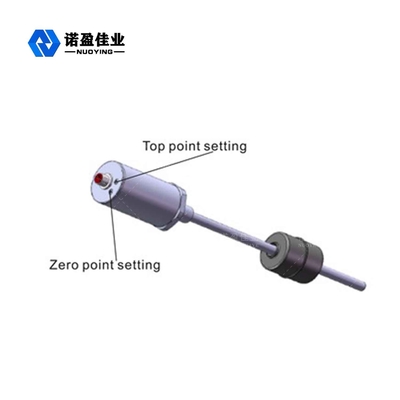

Zasada działania magnetostrykcyjnego wskaźnika poziomu jest pokazana na rysunku.Produkty składają się głównie z pręta pomiarowego, magazynu elektronicznego i bezdotykowej kuli pływającej ustawionej na pręcie pomiarowym. Pręt jest wyposażony w drut magnetostrykcyjny (drut falowodowy).Pręt wykonany jest z niemagnetycznej rury ze stali nierdzewnej, która bardzo dobrze chroni drut falowodowy.
Gdy działa magnetostrykcyjny wskaźnik poziomu, generator impulsów w komorze elektronicznej wysyła impuls początkowy, który jest przesyłany w przewodzie falowodowym. sprawia, że drut prowadzący falę skręca się i generuje falę mechaniczną o stałej prędkości.Mechaniczna transmisja fali w obu kierunkach, docierająca do końca pręta fala mechaniczna jest pochłaniana przez tłumik, z powrotem do kierunku fali mechanicznej magazyn elektroniczny został zainstalowany w magazynie elektronicznym może odebrać postrzegane instytucje, przekłada się na odpowiedni impuls prądu , może odebrać instytucje, aby obliczyć różnicę czasu między dwoma impulsami, zmierzoną wysokość poziomu cieczy można dokładnie zmierzyć.
Cecha konstrukcyjna
* Szersze zastosowanie, istnieje wiele form sond, różnorodne formy połączeń procesowych, różnorodne materiały produkcyjne, można dostosować projekt.
* Wysoka niezawodność: ponieważ wskaźnik poziomu magnetostrykcyjnego przyjmuje zasadę falowodu, nie ma mechanicznej części ruchomej, więc nie ma tarcia ani zużycia.Cały przetwornik jest zamknięty w rurce ze stali nierdzewnej, a medium pomiarowe nie ma kontaktu, czujnik działa niezawodnie i ma długą żywotność.
* Wysoka dokładność: ponieważ miernik poziomu magnetostrykcji działa z impulsem falowodu, mierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i końcowego, więc dokładność pomiaru jest wysoka, rozdzielczość jest lepsza niż 0,01% FS, co jest trudne do osiągnąć z innymi czujnikami.
* Dobre bezpieczeństwo: magnetostrykcyjny wskaźnik poziomu ma wysoką odporność na wybuchy, iskrobezpieczny przeciwwybuchowy, bezpieczne użytkowanie, szczególnie nadaje się do pomiaru surowców chemicznych i łatwopalnych cieczy.Nie jest konieczne otwieranie pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
* Magnetostrykcyjny miernik poziomu cieczy jest łatwy w instalacji i konserwacji: magnetostrykcyjny miernik poziomu cieczy jest zwykle instalowany przez istniejący króciec rurowy zbiornika, szczególnie nadaje się do instalacji podziemnego zbiornika magazynowego i zbiornika magazynowego podczas pracy i nie może wpływać na normalna produkcja w procesie instalacji.
Parametr techniczny
| Typowe aplikacje | ciecz, pomiar granicy faz |
| Model produktu | NYCZ500 |
| Forma anteny | typ linii, typ pręta |
| Materiał anteny | 304, 316 |
| Skala | 0-50 ~ 5000 mm (typ kabla: 25 metrów) |
| Dokładność pomiaru | ±0,5 mm |
| Zasilacz | 24 VDC (dwie linie, cztery linie), 220 VAC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Prąd roboczy | 4.. 20mA |
| Charakterystyka obciążenia | wyjście prądowe, maksymalna rezystancja obciążenia 6009;Na wyjściu napięciowym maksymalna rezystancja obciążenia wynosi 2mA |
| Temperatura procesu | -40~+200℃ |
| Czas odpowiedzi | 0,2 ~ 5 ms |
| Ciśnienie procesowe | -0,1 do 10,0 MPa |
| Proces łączenia | gwint, wspornik, kołnierz (opcjonalnie) |
| stopień ochrony | IP65, IP67, IP68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaⅡCT6 Ga,ExdⅡCT6Gb (szczegóły w certyfikacie) |
*Uwagi: Produkty można dostosować do własnych wymagań!
Aby uzyskać więcej informacji o produkcie, proszę o kontakt!Dziękuję ~
