Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy | Modele produktów: | NYUHZ |
|---|---|---|---|
| Formularz instalacyjny: | Montaż z boku, montaż na górze | Materiał korpusu: | 304、316 |
| Skala: | 0~6m | Dokładność pomiaru: | ±3mm、±5mm、 ±10mm、 ±20mm (opcjonalnie) |
| Średnia gęstość: | ≥0,425g/cm3 | Różnica gęstości: | ≥0,1g/cm3 |
| High Light: | Boczny magnetyczny wskaźnik poziomu klapy,płynny magnetyczny wskaźnik poziomu klapy 6m,stały magnetyczny nadajnik poziomu |
||

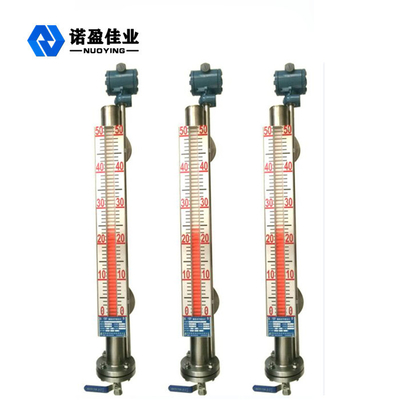

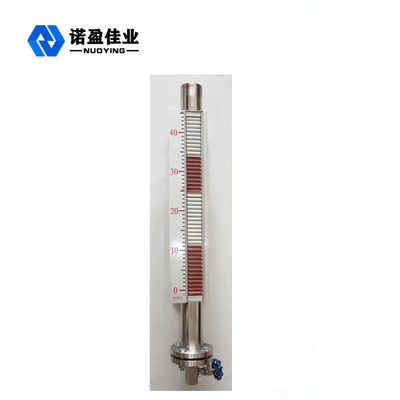

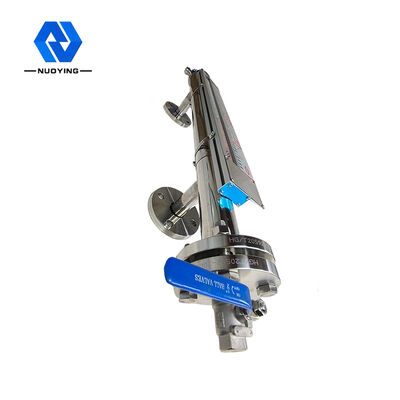

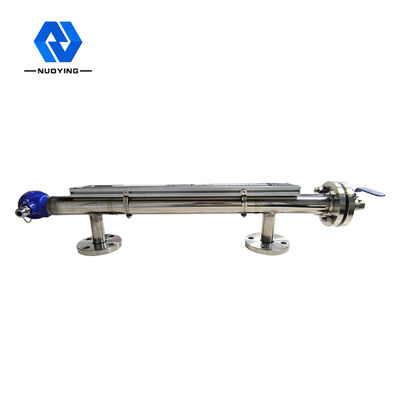

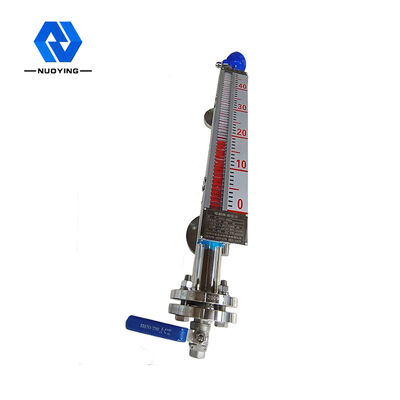

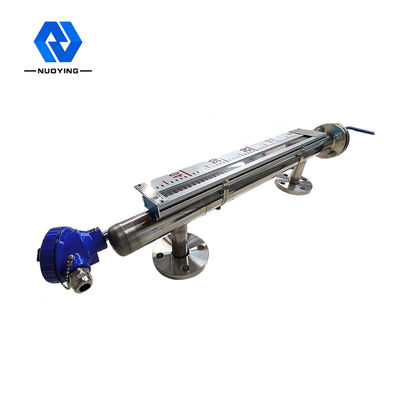

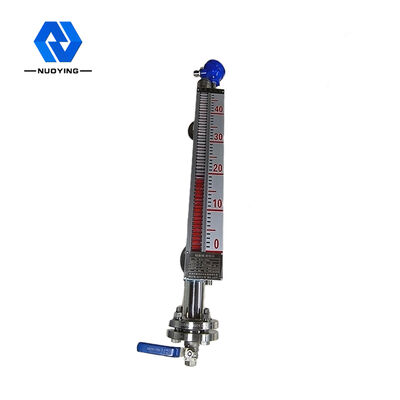

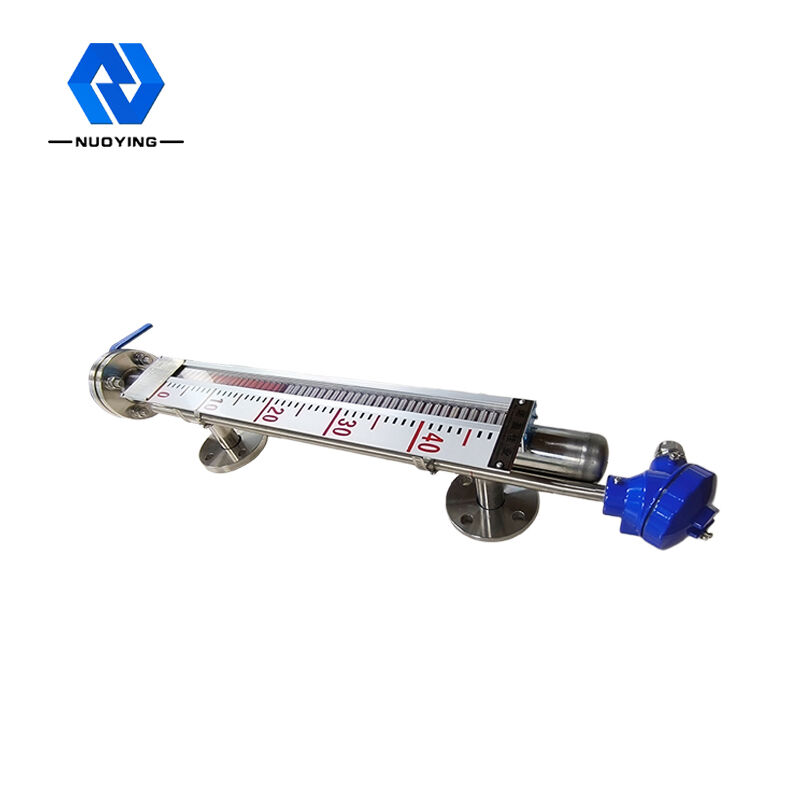

Wiele form instalacji Magnetyczny wskaźnik poziomu klapy Stabilna praca
Zasada działania magnetycznego wskaźnika poziomu klapy
Każdy płynowskaz z klapką magnetyczną ma wnękę (zwaną rurką pomiarową lub rurą główną) do umieszczenia pływającej kulki.Wnęka tworzy łącznik z pojemnikiem poprzez kołnierz lub inne odpowiednie sposoby łączenia.Zgodnie z zasadą komunikatora poziom cieczy w pojemniku zmienia się w górę i w dół, poziom cieczy we wnęce i poziom cieczy w pojemniku są na tej samej wysokości, dzięki czemu wprawia w ruch pływającą kulkę we wnęce i w dół oraz unosi się i opada wraz ze wzrostem i spadkiem poziomu cieczy w pojemniku.W tej chwili nie widzimy poziomu cieczy, dlatego wyświetlacz z kolumną magnetyczną jest zainstalowany na zewnątrz wnęki.
Cecha konstrukcyjnamagnetycznego wskaźnika poziomu klapy
prosta konstrukcja, solidna i niezawodna, stabilna praca
Skala wyświetlacza na miejscu jest przejrzysta, rzucająca się w oczy i łatwa do odczytania
może mierzyć i wskazywać poziom cieczy żrącą, palną, toksyczną, wysokotemperaturową i mieszaną zanieczyszczoną cieczą
można wybrać wiele form instalacji i form połączeń
zakres ciśnienia projektowego: pełna próżnia do 10MPa
zakres temperatur projektowych: -160 ~ + 450 ℃
profesjonalny projekt dla specjalnego ciśnienia i temperatury
parametry technicznemagnetycznego wskaźnika poziomu klapy
| Typowym zastosowaniem | Pomiar poziomu cieczy |
|
model produktu |
NYUHZ |
| Formularz instalacyjny | Montaż z boku, montaż na górze |
| Materiał korpusu | 304 316 |
| skala | 0~6m |
| Dokładność pomiaru | ±3mm,±5mm, ±10mm, ±20mm (do wyboru) |
| Średnia gęstość | ≥0,425 g/cm3 |
| Różnica gęstości | ≥0.1g/cm3 |
| Średnia lepkość | ≤0,4 Pa.S |
| Wyjście sterujące | 220VAC, 1A |
| Wyjście transmisji | 4...20mA (zasilanie 24VDC) |
| Temperatura procesu |
-50 ~ + 350 ℃ |
| Ciśnienie procesowe | -0,1~+16MPa |
| Proces łączenia | kołnierz (do wyboru) |
| współczynnik rozdzielczości | ±1mm |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
