Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy i granicy faz | Modele produktów: | NYCZ500 |
|---|---|---|---|
| Rodzaj formy anteny: | kabel (pręt) | Materiał formy anteny: | 304、316 |
| Dokładność pomiaru: | ±0,5 mm | Ciśnienie procesowe: | -0,1 ~10 MPa |
| Proces łączenia: | kołnierz (opcjonalnie) | Klasa przeciwwybuchowa: | Exia II CT6Ga, Exd II CT6Gb (szczegóły w certyfikacie) |
| High Light: | Magnetostrykcyjny wskaźnik poziomu kołnierza,magnetostrykcyjny miernik poziomu cieczy typu pręta,magnetostrykcyjny wskaźnik poziomu cieczy 0.5mm |
||

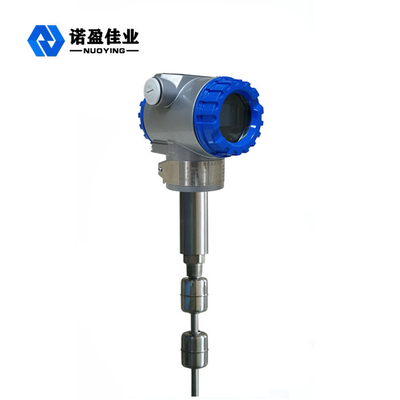

Magnetostrykcyjny miernik poziomu cieczy o wysokiej dokładności Łatwa instalacja
Zasada działania magnetostrykcyjnego miernika poziomu cieczy
Gdy działa magnetostrykcyjny miernik poziomu cieczy, generator impulsów w komorze elektronicznej wysyła impuls startowy.Gdy impuls startowy jest przesyłany w przewodzie falowodowym, wirujące pole magnetyczne przemieszcza się do przodu wzdłuż kierunku przewodu falowodowego.Kiedy pole magnetyczne styka się z trwałym polem magnetycznym w pływającej kulce, generowany jest efekt magnetostrykcyjny, powodując skręcenie drutu falowodowego, aby wygenerować falę mechaniczną o stałej prędkości.Ta mechaniczna fala rozchodzi się w dwóch kierunkach.Fala mechaniczna dochodząca do końca pręta pomiarowego jest pochłaniana przez tłumik.Fala mechaniczna przesyłana z powrotem w kierunku pojemnika elektronicznego jest wykrywana przez mechanizm pobierania energii zainstalowany w pojemniku elektronicznym i przekształcana w odpowiednie impulsy prądowe.Mechanizm pobierania energii oblicza następnie różnicę czasu między dwoma impulsami, aby dokładnie zmierzyć wysokość mierzonego poziomu cieczy.
Cecha konstrukcyjnamagnetostrykcyjnego miernika poziomu cieczy
Szersze zastosowanie, z wieloma formami sond, wieloma formami połączeń procesowych, wieloma materiałami produkcyjnymi i konfigurowalnym projektem
wysoka niezawodność: ponieważ magnetostrykcyjny wskaźnik poziomu cieczy przyjmuje zasadę falowodu, nie ma mechanicznej części ruchomej, więc nie ma tarcia i zużycia.Całość przetwornika zamknięta jest w rurce ze stali nierdzewnej, która nie styka się z medium pomiarowym.Czujnik działa niezawodnie i ma długą żywotność
wysoka dokładność: ponieważ magnetostrykcyjny miernik poziomu cieczy współpracuje z impulsem falowodowym, zmierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS, co jest trudne do osiągnięcia z innymi czujnikami
wysokie bezpieczeństwo: magnetostrykcyjny miernik poziomu cieczy ma wysoką wydajność przeciwwybuchową, iskrobezpieczeństwo i przeciwwybuchowe, bezpieczne użytkowanie i jest szczególnie odpowiedni do pomiaru surowców chemicznych i cieczy łatwopalnych.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, aby uniknąć niepewności pomiaru ręcznego.
magnetostrykcyjny miernik poziomu cieczy jest łatwy w instalacji i konserwacji: magnetostrykcyjny miernik poziomu cieczy jest zwykle instalowany przez istniejący otwór rurowy na szczycie zbiornika, szczególnie nadaje się do instalacji podziemnych zbiorników magazynowych i zbiorników magazynowych, które zostały uruchomione, i normalna praca nie może zostać naruszona podczas procesu instalacji!
parametry technicznemagnetostrykcyjnego miernika poziomu cieczy
| Typowym zastosowaniem | Ciecz, pomiar interfejsu |
|
model produktu |
NYCZ500 |
|
Forma anteny |

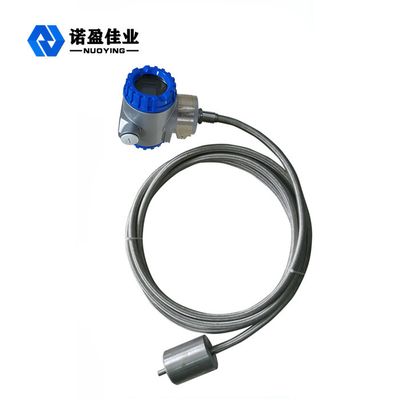

Kabel, typ słupa |
|
Materiał anteny |
304 316 |
| skala | 0-50 m ~ 5000 mm (kabel: 25 m) |
| Dokładność pomiaru | ±0,5 mm |
| Zasilacz | 24VDC (dwie linie, cztery linie), 220VAC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
| Prąd roboczy |
4…20mA |
| Charakterystyka obciążenia | Gdy prąd jest wyprowadzany, maksymalna rezystancja obciążenia wynosi 600 Ω;Gdy napięcie jest wyprowadzane, maksymalna rezystancja obciążenia wynosi 2mA |
| Temperatura procesu | -40~+200℃ |
| czas odpowiedzi | 0,2 ~ 5 ms |
| Ciśnienie procesowe | -0,1 ~ 10,0 MPa |

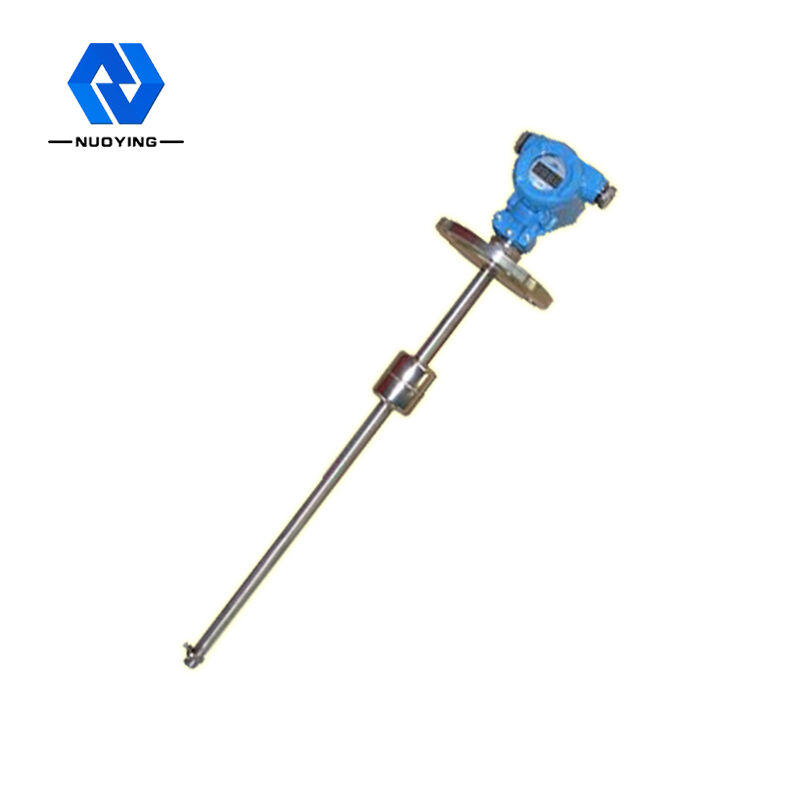

| Proces łączenia | gwint śrubowy, wspornik, kołnierz (do wyboru) |
| współczynnik rozdzielczości | ±1mm |
| poziomy ochrony | IP65,IP67,IP68 (do wyboru) |
| Klasa przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
