Szczegóły Produktu:
|
| Typowym zastosowaniem: | pomiar interfejsu | Forma anteny: | Pręt |
|---|---|---|---|
| Model produktu: | NYCZ500 | Materiał anteny: | 304, 316 |
| Skala: | 0-50~5000mm | Dokładność pomiaru: | ±0,5 mm |
| Klasa ochrony: | IP 65 (opcjonalnie) | Klasa przeciwwybuchowa: | ExiaIICT6Ga (opcjonalnie) |
| High Light: | Radarowy miernik poziomu cieczy,magnetostrykcyjny radarowy czujnik poziomu cieczy,radarowy przetwornik poziomu IP65 |
||

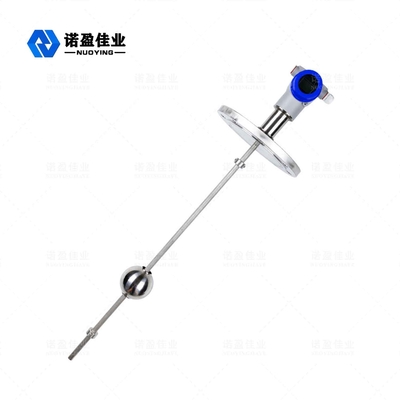

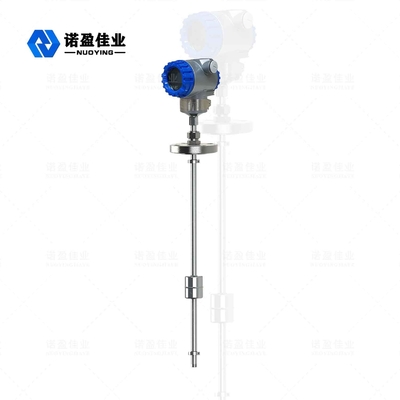

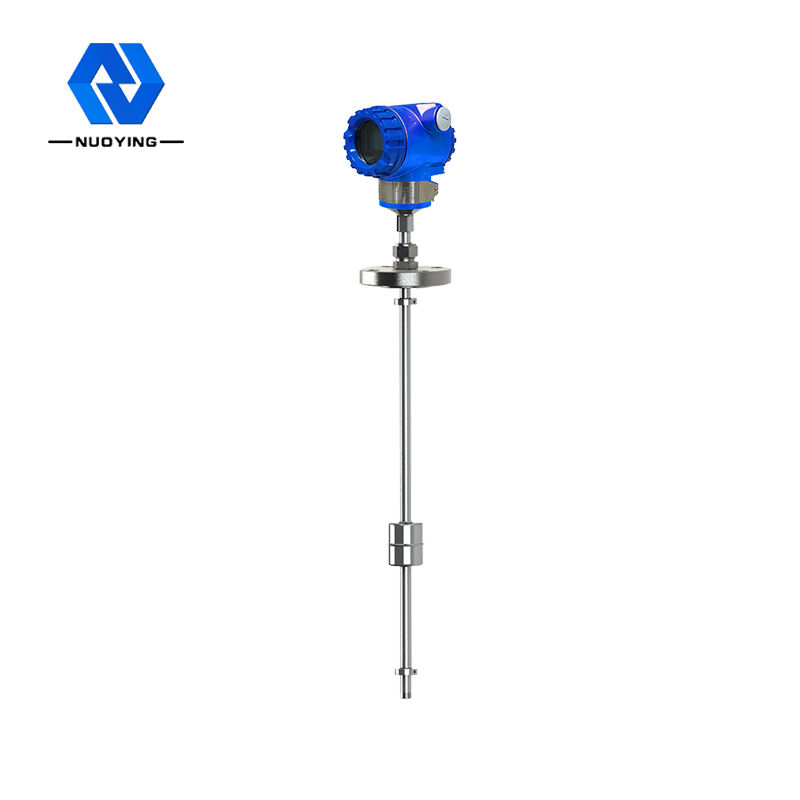

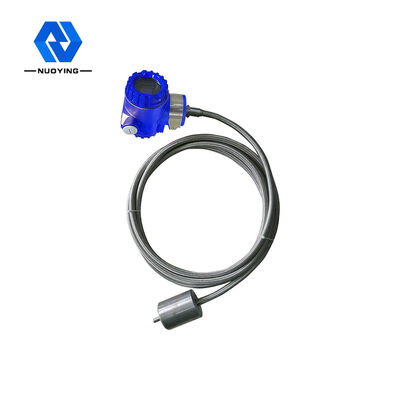

Magnetostrykcyjny miernik poziomu cieczy o wysokiej precyzji i dobrym bezpieczeństwie
Zasada działania magnetostrykcyjnego miernika poziomu cieczy
Gdy działa magnetostrykcyjny miernik poziomu cieczy, generator impulsów w magazynie elektronicznym wysyła impuls początkowy.Gdy początkowy impuls jest przesyłany w przewodzie falowodowym, wzdłuż kierunku przewodu falowodowego generowane jest wirujące pole magnetyczne.Kiedy to pole magnetyczne styka się z trwałym polem magnetycznym w pływającej kulce, powstaje efekt magnetostrykcyjny, powodujący skręcenie drutu falowodowego w celu wygenerowania fali mechanicznej o stałej prędkości.Fala mechaniczna rozchodzi się w dwóch kierunkach, fala mechaniczna docierająca do końca pręta pomiarowego jest pochłaniana przez tłumik, a fala mechaniczna przekazywana z powrotem w kierunku magazynu elektronicznego jest wykrywana przez mechanizm poboru energii zainstalowany w magazynie elektronicznym, i konwertowane na odpowiednie impulsy prądowe, mechanizm pobierania energii Po obliczeniu różnicy czasu między dwoma impulsami, wysokość mierzonego poziomu cieczy może być dokładnie zmierzona.
Magnetostrykcyjny miernik poziomu cieczy Parametr techniczny
| Zasilacz | 24VDC (opcjonalnie) |
| Wyjście sygnału | JELEŃ(opcjonalny) |
| Prąd roboczy | 4... 20mA |
| Charakterystyka obciążenia | Gdy prąd wyjściowy, maksymalna rezystancja obciążenia wynosi 600 Ω;Wyjście napięciowe, maksymalna rezystancja obciążenia 2mA |
| Temperatura procesu | -40~+200°C |
| Czas odpowiedzi | 0,2 ~ 5 ms |
| Ciśnienie procesowe | -0,1 ~ 10,0 MPa |
| Proces łączenia | kołnierz (opcjonalnie) |
| Rezolucja | ±1mm |
| Klasa ochrony | IP 67 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6Ga(zobacz certyfikat) |
