Szczegóły Produktu:
|
Model: | NYCSUL-501 | Specyfikacja przekaźnika: | 5A 250VAC/30VDC |
---|---|---|---|
Wyjście prądowe: | 4~20mA | Średnia temperatura: | -45°C~ 95°C |
Instalacja: | kołnierz/podpora | Skala: | liquid:20~30m; ciecz: 20 ~ 30 m; solid:10~15m stałe: 10 ~ 15 m |
Rozdzielczość wyświetlacza: | 1 cm | Obciążenie wyjściowe: | 0~600Ω |
High Light: | Ultradźwiękowy przetwornik poziomu cieczy 20mA,ultradźwiękowy wskaźnik poziomu cieczy SS304,ultradźwiękowy wskaźnik poziomu cieczy |

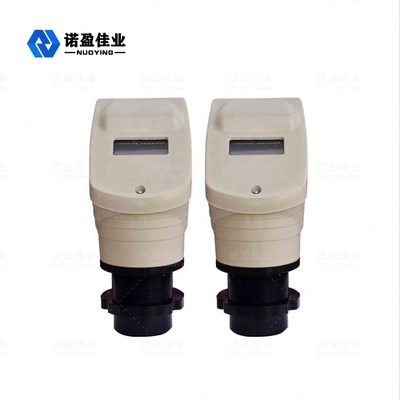

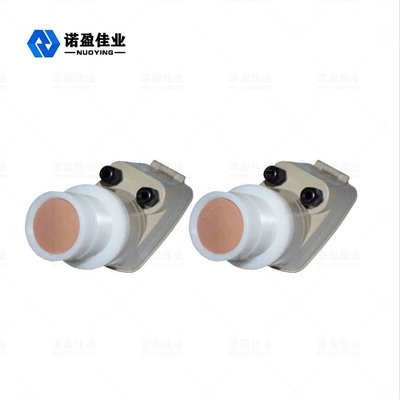

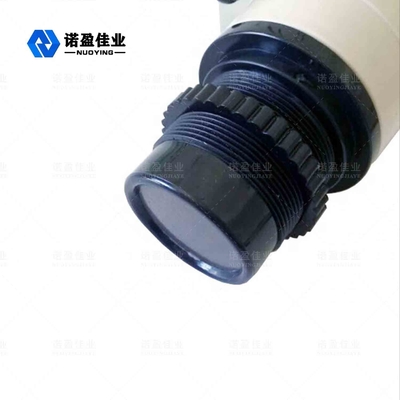

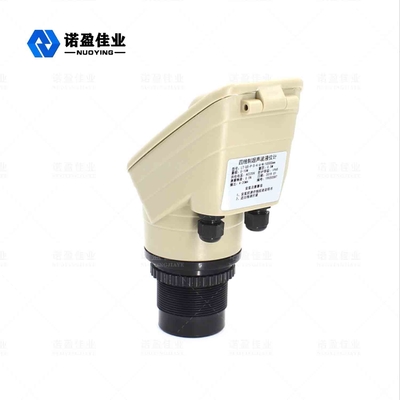

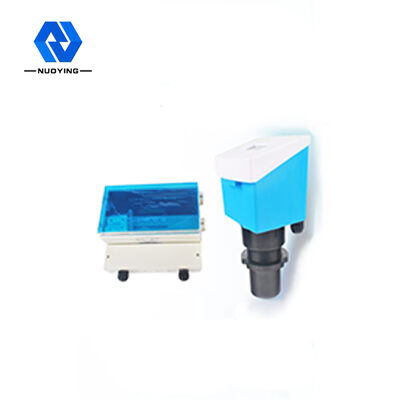

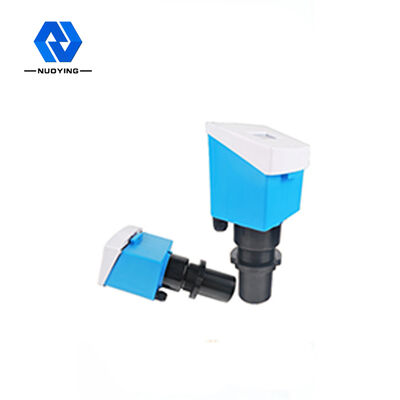

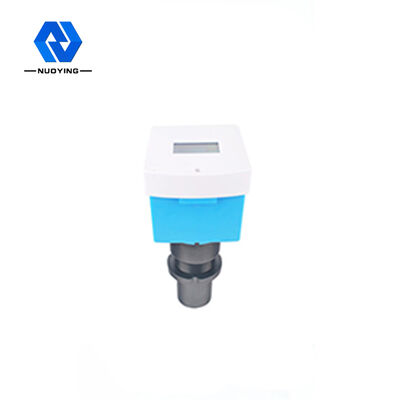

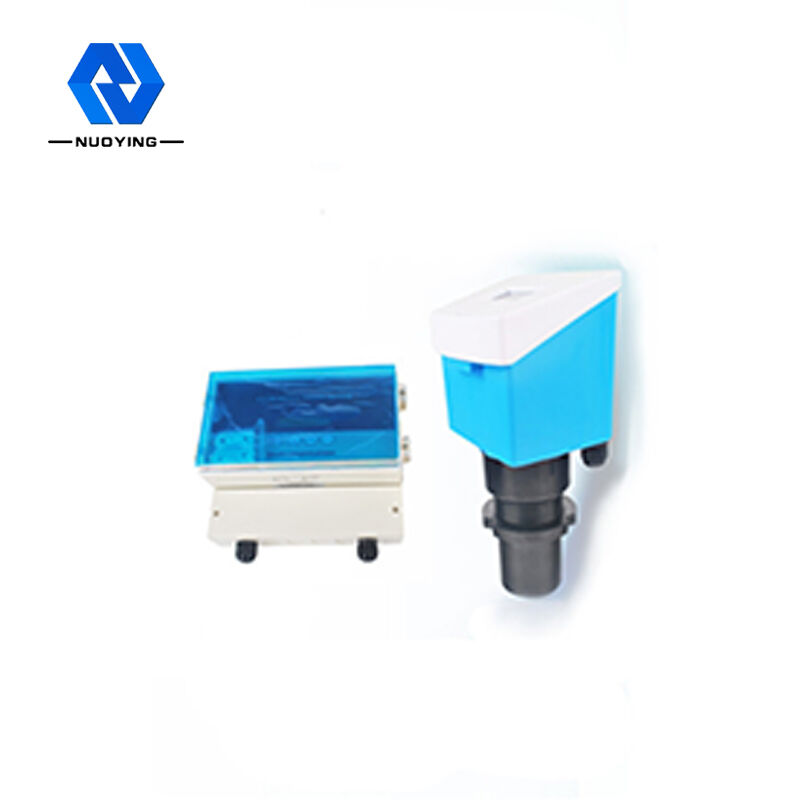

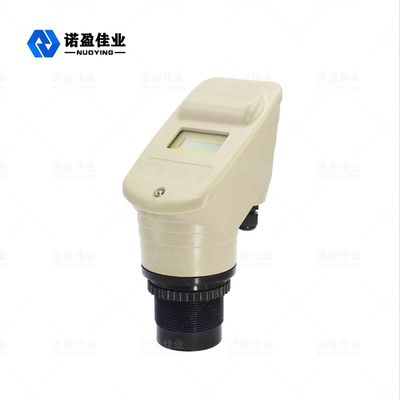

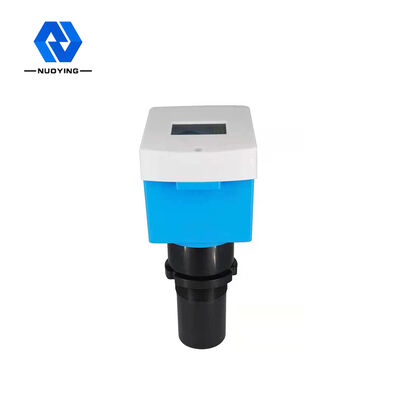

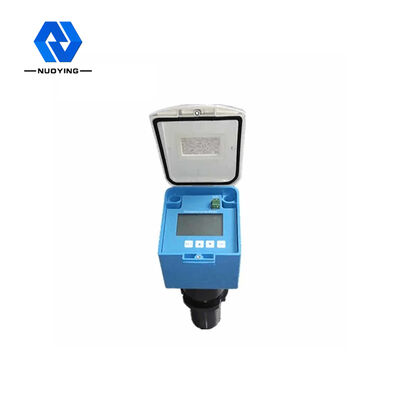

SS304 NYCSUL501 Ultradźwiękowy przetwornik poziomu 4 ~ 20mA Przetwornik poziomu cieczy
Ultradźwiękowy przetwornik poziomu NYCSUL501
TheNYCSULUltradźwiękowy pomiar poziomu jest montowany na górze naczynia.Pod kontroląelektronicznyjednostka,sonda emituje ultradźwiękiimpuls fali do mierzonego medium.Ultradźwiękowy miernik poziomu jest zainstalowany w górnej części pojemnika.Pod kontrolą jednostki elektronicznej sonda przesyła wiązkę impulsu ultradźwiękowego do obiektu pod kontrolą jednostki elektronicznej.Dźwiękfala odbija się od powierzchni ośrodka, aczęść odbicia echajest odbierany przez sondę i zamieniany na sygnał elektryczny.Fala akustyczna odbija się od powierzchni obiektu.Niektóre z odbitych ech są odbierane przez sondę i przekształcane na sygnały elektryczne.Od emisji fali ultradźwiękowej do nowego odbioru,czas jest wprost proporcjonalny do odległości od sondy do mierzonegośredni.Jednostka elektronicznawykrywa czas ioblicza wymierzoną odległość na podstawie znanej prędkości dźwięku.Na podstawie różnicy czasu między retransmisją i ponownym odbiorem fali ultradźwiękowej a znaną prędkością dźwięku określa się zmianę poziomu obiektu.Sygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne, a na koniec przekształcany na sygnał elektryczny związany z poziomem obiektu.Użyj odejmowania, aby uzyskać wartość mediumpozycja.Jest szeroko stosowany w otwartej rurze, zbiorniku oleju, stacji pomp, wieży ciśnień, zaporze, otwartejkanał, różnica między poziomami itp.
NYCSUL501 Ultradźwiękowy przetwornik poziomu Parametr techniczny
Nazwa produktu | Ultradźwiękowy czujnik poziomu |
Skala | płyn:20~30m;solidny:10~15m |
Obszar niewidomych | 0,6m~0,8m |
Precyzja | 0,2% pełnego zakresu pomiarowego (w powietrzu) |
Rozdzielczość wyświetlacza | 1 cm |
Wyjście prądowe | 4~20mA |
Rozdzielczość wyjściowa | 0,03% pełnego zakresu pomiarowego |
Obciążenie wyjściowe | 0~600Ω |
Wyjście przekaźnikowe | kontrola górnego limitu i dolnego limitu |
Specyfikacja przekaźnika | 5A 250VAC/30VDC |
Zestaw parametrów | 3 przyciski czujnikowe |
Średnia temperatura | -45°C~ 95°C |
Okres wykrywania | 1S |
Instalacja | kołnierz/podpora |
Kąt wiązki fali akustycznej | 8° (3db) |
Zakres ciśnienia | ± 0,3 MP |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
