Szczegóły Produktu:
|
| Materiał anteny: | 304, 316 | Model produktu: | NYCZ500 |
|---|---|---|---|
| Forma anteny: | Kabel, pręt | Dokładność pomiaru: | ±0,5 mm |
| Temperatura procesu: | -40~+200°C | Ciśnienie procesowe: | -0,1 ~ 10,0 MPa |
| Proces łączenia: | Gwint, wspornik, kołnierz (opcjonalnie) | Klasa ochrony: | IP 65, IP 67, IP 68 (opcjonalnie) |
| High Light: | Magnetostrykcyjny miernik poziomu cieczy,wskaźnik poziomu cieczy,magnetyczny wskaźnik poziomu pływającej kulki |
||
Bezpieczny miernik poziomu cieczy Magnetostrykcyjny miernik poziomu cieczy Rob
Magnetostrykcyjny miernik poziomu cieczy Opis

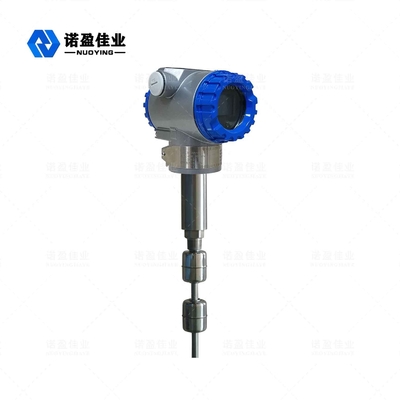

Zasadę działania magnetostrykcyjnego miernika poziomu cieczy przedstawiono na rysunku.Produkt składa się głównie z pręta pomiarowego, magazynu elektronicznego i bezdotykowej kuli pływającej ustawionej na pręcie pomiarowym.W pręcie pomiarowym zainstalowany jest drut magnetostrykcyjny (przewód falowodowy).Pręt pomiarowy wykonany jest z niemagnetycznej rurki ze stali nierdzewnej, która bardzo dobrze chroni drut falowodowy.
Funkcja magnetostrykcyjnego miernika poziomu cieczy
◎Wysoka precyzja: Ponieważ miernik poziomu magnetostrykcyjnego działa z impulsami falowodowymi, zmierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i impulsu końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS.Jest to dokładność trudna do osiągnięcia z innymi czujnikami.
◎Dobre bezpieczeństwo: magnetostrykcyjny miernik poziomu cieczy ma wysoką wydajność przeciwwybuchową, iskrobezpieczny przeciwwybuchowy, bezpieczny w użyciu, szczególnie odpowiedni do pomiaru surowców chemicznych i cieczy łatwopalnych.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, co pozwala uniknąć niepewności pomiaru ręcznego.
◎Miernik poziomu magnetostrykcyjnego jest łatwy w instalacji i konserwacji: miernik poziomu magnetostrykcyjnego jest zwykle instalowany przez istniejącą dyszę na górze zbiornika, szczególnie nadaje się do instalacji podziemnych zbiorników magazynowych i zbiorników magazynowych, które zostały uruchomione, oraz może być zainstalowany podczas procesu instalacji, również nie wpływa na produkcję podczas instalacji.
Magnetostrykcyjny miernik poziomu cieczy Parametr techniczny
| Prąd roboczy | 4... 20mA |
| Charakterystyka obciążenia | Gdy prąd wyjściowy, maksymalna rezystancja obciążenia wynosi 600 Ω;Wyjście napięciowe, maksymalna rezystancja obciążenia 2mA |
| Temperatura procesu | -40~+200°C |
| Czas odpowiedzi | 0,2 ~ 5 ms |
| Ciśnienie procesowe | -0,1 ~ 10,0 MPa |
| Proces łączenia | Gwint, wspornik, kołnierz (opcjonalnie) |
| Rezolucja | ±1mm |
| Klasa ochrony | IP 65, IP 67, IP 68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6Ga,ExdIICT6Gb (zobacz certyfikat) |
