Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy | Skala: | 50~5000mm |
|---|---|---|---|
| Zasilacz: | 24VDC (15-35V) | Temperatura procesu: | -40 ~ + 130 ℃ |
| Ciśnienie procesowe: | -0,1 ~ 2,0 MPa | Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... |
| Proces łączenia: | kołnierz, wspornik (opcjonalnie) | Wyświetlanie stanu: | LCD (opcjonalnie) |
| High Light: | Magnetyczny miernik poziomu pływaka,miernik poziomu cieczy 20mA,magnetyczny przetwornik poziomu sondy |
||

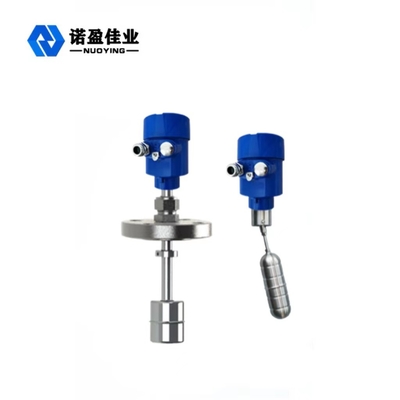

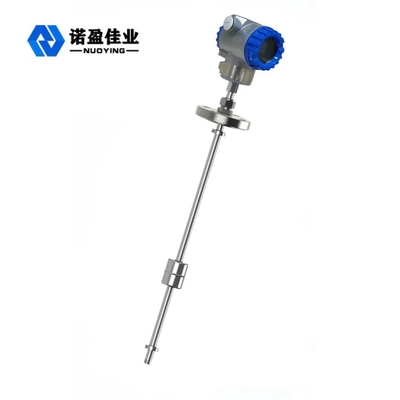

Różne formy sondy 20mA Płynny magnetyczny miernik poziomu NYCFQ
Magnetyczny miernik poziomu pływaka wykorzystuje pływak magnetyczny w kształcie pierścienia do podnoszenia lub opadania wraz z poziomem cieczy, dzięki czemu kontaktron w dominującym pręcie pomiarowym nadajnika zostanie pochłonięty, a poziom cieczy zostanie przekształcony w odpowiednią elektro-dodatnią hydroksyloaminę sygnał, a następnie sygnał elektrododatni zostanie przekształcony w dwuprzewodowy standardowy sygnał wyjściowy 4 ~ 20mA poprzez dodanie zintegrowanego modułu obwodu transmisyjnego w skrzynce przyłączeniowej, a magnetyczny miernik poziomu pływaka zapewnia również cyfrowy wyświetlacz LED na miejscu zmierzyć poziom cieczy.produkty serii są typu standardowego, antykorozyjnego i przeciwwybuchowego.
Zasada działania magnetycznego miernika poziomu pływaka NYCFQ
Magnetyczny pływakowy miernik poziomu działa na zasadzie wyporu i sprzężenia magnetycznego, z zestawem rurek kontaktronowych i precyzyjnych rezystorów wewnątrz tuby detekcyjnej, gdy pływak magnetyczny porusza się w górę i w dół wzdłuż tuby detekcyjnej wraz ze zmianą poziomu cieczy. sucha rurka znajdująca się na poziomie cieczy w rurce detekcyjnej jest z kolei włączana, dzięki czemu zmienia się wyjściowa elektryczna dodatnia wartość rurki detekcyjnej, a moduł obwodu konwersji w skrzynce połączeniowej konwertuje wartość rezystancji na wyjście prądowe 4~20mA.
Funkcja konstrukcyjna miernika poziomu magnetycznego pływaka NYCFQ
1. Prosta konstrukcja, solidna i niezawodna, stabilna praca.
2. Wyświetlacz wskazuje poziom cieczy na czerwono, co jest intuicyjne, przyciągające wzrok i łatwe do odczytania.
3. Można wybrać różne formy instalacji i formy połączeń.
4. Duży zakres pomiarowy, brak martwego obszaru w całym procesie pomiaru.
5. Ciągły pomiar różnych cieczy oraz poziomów czynników o wysokiej temperaturze, wysokim ciśnieniu, żrących, palnych i wybuchowych.
6. Wyświetlacz jest całkowicie odizolowany od mierzonego medium, bezpieczny i niezawodny.
7. Dla specjalnego ciśnienia i temperatury można profesjonalnie zaprojektować.
NYCFQ Magnetyczny miernik poziomu pływaka Parametry techniczne
| Typowym zastosowaniem | Pomiar poziomu cieczy |
| Skala | 50~5000mm |
| Dokładność pomiaru | ± 1% FS |
| Zasilacz | 24VDC (15-35V) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40 ~ + 130 ℃ |
| Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
| Średnia gęstość | 500 ~ 2000 kg / m³ |
| Średnia gęstość | ≤0,8 Pa.s;3Pa.s |
| Proces łączenia | kołnierz, wspornik (opcjonalnie) |
| Wyświetlanie stanu | LCD (opcjonalnie) |
| Poziom ochrony | IP65 |
| Klasa przeciwwybuchowa | Exia II CT6 |
Pole zastosowania magnetycznego miernika poziomu pływaka NYCFQ
Magnetyczny wskaźnik poziomu pływaka nadaje się do wyświetlania poziomu cieczy na pojemnikach chemicznych, naftowych i innych urządzeniach przemysłowych.Obecnie jest szeroko stosowany w pomiarach i kontroli poziomu cieczy w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym, spożywczym, farmaceutycznym, papierniczym i innych.
