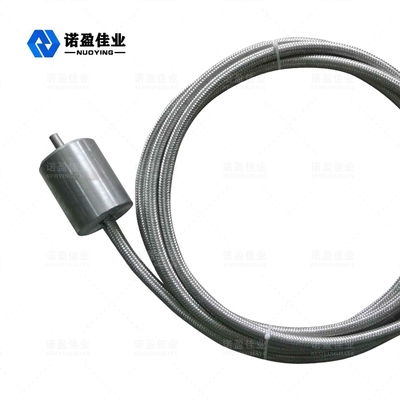

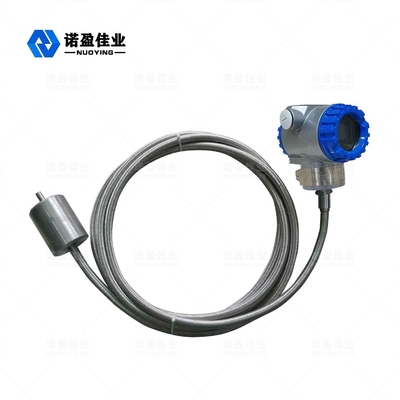

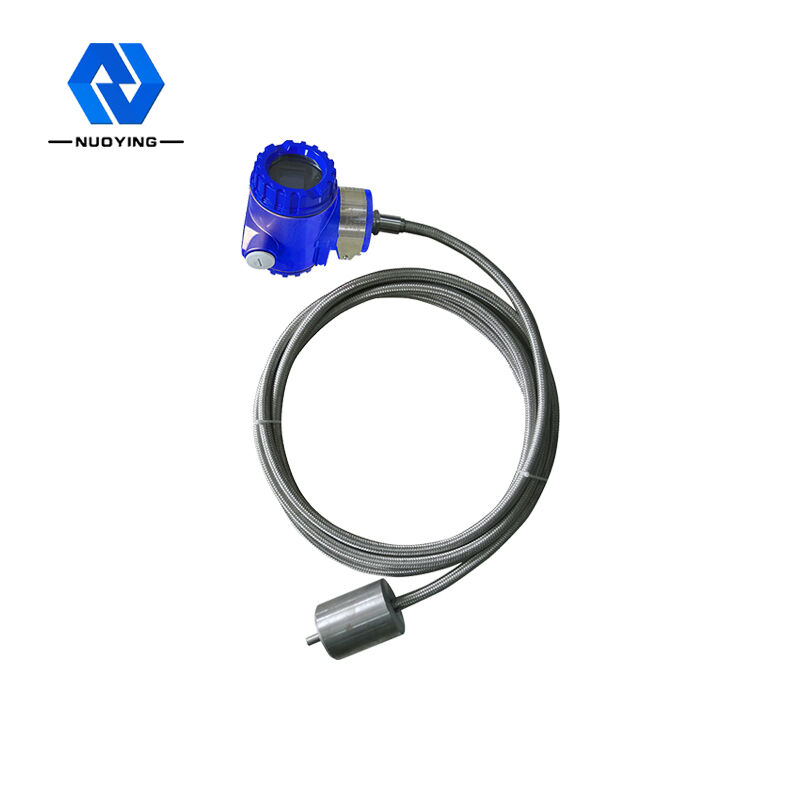

Magnetyczny przetwornik poziomu cieczy Homeothermy 20mA NYCZ500

Magnetyczny przetwornik poziomu cieczy Homeothermy 20mA NYCZ500
Magnetyczny przetwornik poziomu cieczy Homeothermy 20mA NYCZ500 Magnetyczny przetwornik poziomu cieczy Homeothermy 20mA NYCZ500

Duży Obraz :  Magnetyczny przetwornik poziomu cieczy Homeothermy 20mA NYCZ500

Szczegóły Produktu:
Miejsce pochodzenia: Xi'an, Shaanxi (Chiny)
Nazwa handlowa: NUOYINGJIAYE
Orzecznictwo: CE
Numer modelu: NYCZ500
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: $450 to $1700 /pcs
Szczegóły pakowania: karton, 60cm×30cm×30cm
Czas dostawy: 7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 1000 szt / przed miesiąc

Magnetyczny przetwornik poziomu cieczy Homeothermy 20mA NYCZ500

Opis
Typowym zastosowaniem: Pomiar poziomu cieczy Materiał anteny: 304, 316L (opcjonalnie)
Skala: 0-50~5000mm (typ kabla: 25m) Zasilacz: 24VDC (dwie linie, cztery linie), 220VAC
Temperatura procesu: -40~+200℃ Ciśnienie procesowe: -0,1 ~ 10,0 MPa
Proces łączenia: Gwint, kołnierz, wspornik (opcjonalnie) Wyjście sygnału: 4...20mA/HART/RS485...
High Light:

Magnetyczny przetwornik poziomu cieczy

,

wskaźnik poziomu cieczy w warunkach domowych

,

magnetyczny przetwornik poziomu 20mA

Magnetostrykcyjny miernik poziomu cieczy 20mA NYCZ500 w płynie homeotermicznym





Zasada działania magnetostrykcyjnego miernika poziomu cieczy NYCZ500



Zasada działania magnetostrykcyjnego miernika poziomu jest pokazana na rysunku.Produkt składa się głównie z pręta pomiarowego, komory elektronicznej i bezdotykowej kuli pływającej na pręcie pomiarowym.Pręt pomiarowy jest wyposażony w drut magnetostrykcyjny (drut falowodowy), a pręt wykonany jest z niemagnetycznej rury ze stali nierdzewnej, która bardzo dobrze chroni drut falowodowy. Gdy działa magnetostrykcyjny miernik poziomu, generator impulsów w komorze elektronicznej wysyła impuls startowy.Gdy ten impuls startowy jest przesyłany w przewodzie falowodowym, generuje wirujące pole magnetyczne, które przesuwa się w kierunku przewodu falowodowego. Ta fala mechaniczna rozchodzi się w dwóch kierunkach, fala mechaniczna, która dociera do końca pręta pomiarowego, jest pochłaniana przez tłumika, fala mechaniczna, która wraca w kierunku pojemnika elektronicznego, jest wykrywana przez mechanizm pobierania energii zainstalowany w pojemniku elektronicznym i przekształcana w odpowiedni impuls prądowy, a mechanizm pobierania energii oblicza następnie różnicę czasu między dwoma impulsami do dokładnie zmierzyć wysokość mierzonego poziomu cieczy.



Funkcja magnetostrykcyjnego miernika poziomu cieczy NYCZ500



1. Szersze zastosowanie, różnorodne formy sond, różnorodne formy połączeń procesowych, różnorodne materiały produkcyjne, mogą być dostosowane do indywidualnych potrzeb;

2. Niezawodność: Ponieważ miernik poziomu magnetostrykcyjnego przyjmuje zasadę falowodu, nie ma mechanicznej części ruchomej, więc nie ma tarcia ani zużycia.Całość przetwornika zamknięta jest w rurce ze stali nierdzewnej, a medium pomiarowe bezdotykowe, niezawodna praca czujnika, długa żywotność.

3. Wysoka dokładność: Ponieważ miernik poziomu magnetostrykcyjnego współpracuje z impulsem falowodu, zmierzone przemieszczenie jest określane przez pomiar czasu impulsu początkowego i impulsu końcowego, dzięki czemu dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01% FS, co trudno jest osiągnąć dokładność z innymi czujnikami.

4. Dobre bezpieczeństwo: magnetostrykcyjny miernik poziomu ma wysoką odporność na wybuchy, jest iskrobezpieczny, bezpieczny w użyciu, szczególnie odpowiedni do pomiaru materiałów chemicznych i łatwopalnych cieczy.Nie ma potrzeby otwierania pokrywy zbiornika podczas pomiaru, unikając niepewności pomiaru ręcznego.

5. Miernik poziomu magnetostrykcyjnego jest łatwy w instalacji i prosty w utrzymaniu: Miernik poziomu magnetostrykcyjnego jest zwykle instalowany przez istniejący otwór w górnej części zbiornika, szczególnie nadaje się do instalacji podziemnych zbiorników magazynowych i zbiorników już działających i nie może wpływać normalna produkcja podczas procesu instalacji.



Magnetostrykcyjny miernik poziomu cieczy NYCZ500 Parametry techniczne



Typowym zastosowaniem Pomiar poziomu cieczy
Forma anteny Typ sondy, typ kabla
Materiał anteny 304, 316L (opcjonalnie)
Skala 0-50~5000mm (typ kabla: 25m)
Dokładność pomiaru <0.25% (Zasięg <20m)
Kąt pomiaru 10°
Zasilacz 24VDC (dwie linie, cztery linie), 220VAC
Temperatura procesu -40~+200℃
Ciśnienie procesowe -0,1 ~ 10,0 MPa
Proces łączenia Gwint, kołnierz, wspornik (opcjonalnie)
Wyjście sygnału 4...20mA/HART/RS485...
Prąd roboczy 4...20mA
Charakterystyka obciążenia Maksymalna rezystancja obciążenia 600Ω dla wyjścia prądowego;maksymalna rezystancja obciążenia 2mA dla wyjścia napięciowego
Czas odpowiedzi 0,2-5 ms
Poziom ochrony IP65,IP67,IP68 (opcjonalnie)
Klasa przeciwwybuchowa ExiaⅡCT6 Ga;ExiaⅡCT6 Gb



Magnetostrykcyjny miernik poziomu cieczy NYCZ500 Pole zastosowania



1. Pomiar i kontrola na poziomie pola przemysłowego

2. Pomiar i kontrola poziomu w zbiorniku

3. Kontrola poziomu cieczy w procesie chemicznym

4. Kontrola poziomu cieczy w zbiorniku farmaceutycznym

5. Kontrola zbiornika na żywność i napoje

6. Monitorowanie poziomu wody tamy

7. Oczyszczanie wody pitnej i ścieków

8. Pomiar i kontrola interfejsu olej-woda

9. System zarządzania pomiarami stacji benzynowych

10. Inne pomiary i kontrola poziomu cieczy...
