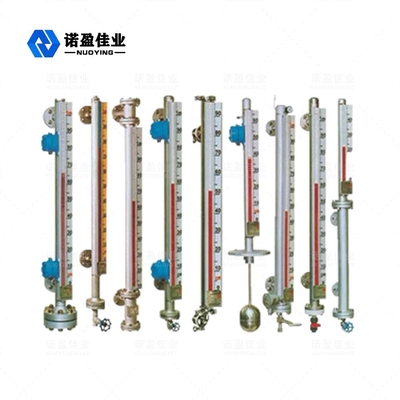

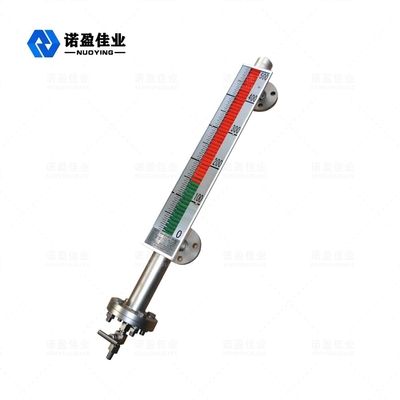

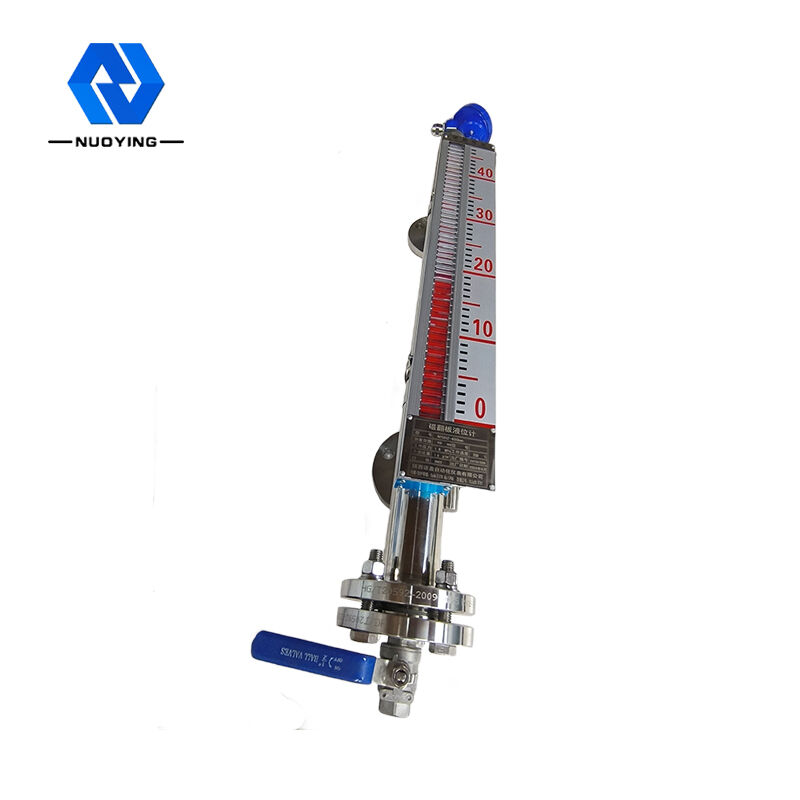

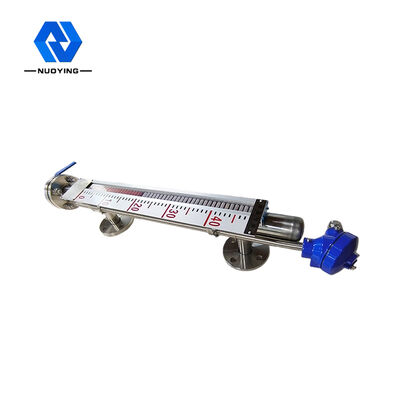

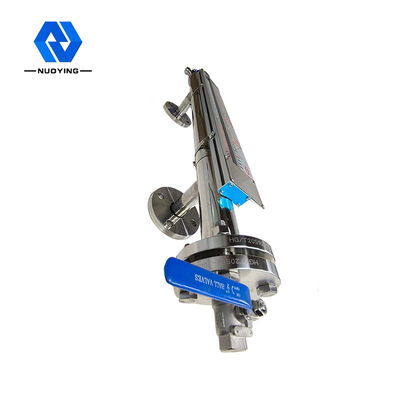

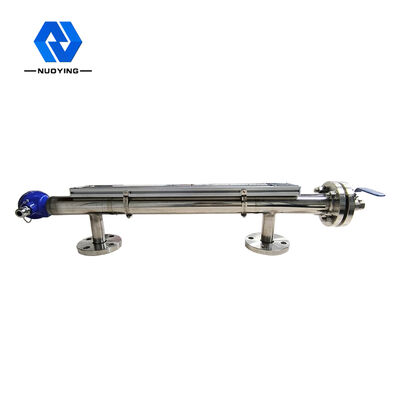

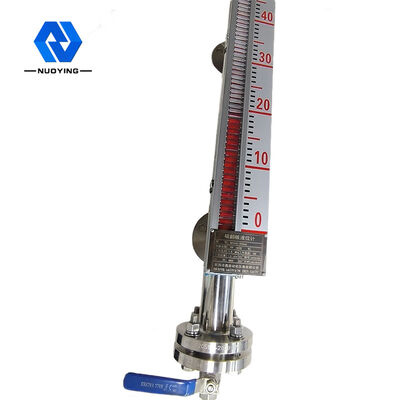

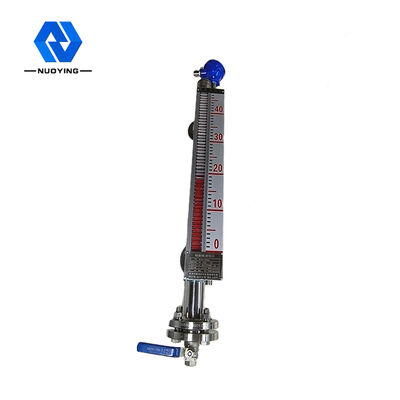

Magnetyczny przetwornik poziomu z klapą 20mA do cieczy NYUHZ

Magnetyczny przetwornik poziomu z klapą 20mA do cieczy NYUHZ
Magnetyczny przetwornik poziomu z klapą 20mA do cieczy NYUHZ Magnetyczny przetwornik poziomu z klapą 20mA do cieczy NYUHZ

Duży Obraz :  Magnetyczny przetwornik poziomu z klapą 20mA do cieczy NYUHZ

Szczegóły Produktu:
Miejsce pochodzenia: Xi'an, Shaanxi (Chiny)
Nazwa handlowa: NUOYINGJIAYE
Orzecznictwo: CE
Numer modelu: NYUHZ
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: $450 to $1700 /pcs
Szczegóły pakowania: karton, 60cm×30cm×30cm
Czas dostawy: 7 dni roboczych
Zasady płatności: T/T
Możliwość Supply: 1000 szt / przed miesiąc

Magnetyczny przetwornik poziomu z klapą 20mA do cieczy NYUHZ

Opis
Typowym zastosowaniem: Pomiar poziomu cieczy Skala: 0~6m
Wyjście falownika: 4...20mA (zasilanie 24VDC) Temperatura procesu: -50 ~ 350 ℃
Ciśnienie procesowe: -0,1 ~ +16 MPa Proces łączenia: Kołnierz (opcjonalnie)
Formularz instalacyjny: Montaż z boku, montaż na górze Główny materiał korpusu: 304 316
High Light:

Magnetyczny przetwornik poziomu z klapą

,

przepływomierz z płynną klapą magnetyczną

,

magnetyczny miernik poziomu 20mA

Zdyskontowany miernik poziomu cieczy NYUHZ z magnetyczną klapką 20mA





Zasada działania magnetycznego miernika poziomu klapy NYUHZ



Miernik poziomu z klapką magnetyczną może być stosowany w różnych wieżach, zbiornikach, zbiornikach, naczyniach kulistych i kotłach oraz innych urządzeniach do wykrywania średniego poziomu.Magnetyczny miernik poziomu klapy może być bardzo szczelny, szczelny i odpowiedni do wysokiej temperatury, wysokiego ciśnienia i odporności na korozję.

Miernik poziomu z klapą magnetyczną ma wnękę (zwaną rurką pomiarową lub rurką korpusu głównego), która utrzymuje pływak, a wnęka jest połączona ze zbiornikiem za pomocą kołnierza lub innego odpowiedniego połączenia.Komora jest połączona ze zbiornikiem za pomocą kołnierzy lub innych odpowiednich połączeń w celu utworzenia połączenia.Zgodnie z zasadą urządzenia łączącego, gdy poziom cieczy w naczyniu zmienia się w górę iw dół, poziom cieczy w komorze ma taką samą wysokość jak poziom cieczy w naczyniu.Poziom cieczy w komorze jest tej samej wysokości, dzięki czemu pływak w komorze porusza się w górę i w dół, unosząc się i opadając wraz z poziomem cieczy w naczyniu.W tej chwili nie widzimy poziomu cieczy, dlatego na zewnątrz wnęki zainstalowany jest wyświetlacz z magnetyczną przerzucaną kolumną. Gdy poziom w mierzonym naczyniu podnosi się i opada, pływak magnetyczny w rurce korpusu miernika poziomu również podnosi się i opada , a magnes trwały wewnątrz pływaka jest przenoszony na magnetyczny wskaźnik przerzucania kolumny przez sprzężenie magnetyczne, napędzając czerwono-białą przerzucaną kolumnę o 180 ° Gdy poziom cieczy wzrasta, przerzucana kolumna zmienia się z białej na czerwoną, a gdy ciecz poziom spada, przerzucana kolumna zmienia się z czerwonej na białą, a czerwono-białe złącze wskaźnika jest rzeczywistą wysokością poziomu cieczy wewnątrz naczynia, dzięki czemu uzyskuje się wyraźne wskazanie poziomu cieczy.



Funkcja projektowania miernika poziomu magnetycznego klapy NYUHZ



1. Prosta konstrukcja, solidna i niezawodna, stabilna praca.

2. Skala wyświetlacza pola jest przejrzysta, przyciągająca wzrok i łatwa do odczytania.

3. Potrafi mierzyć i wskazywać poziom żrącej, palnej, toksycznej, wysokotemperaturowej, mieszanej i zanieczyszczonej cieczy.

4. Różnorodne formy instalacyjne, można wybrać różne formy połączeń.

5. Zakres ciśnienia projektowego wynosi od pełnej próżni do 10 MPa.

6. Zakres temperatur projektowych -160 ~ + 450 ℃.

7. Dostępna jest profesjonalna konstrukcja dla specjalnego ciśnienia i temperatury.



Parametry techniczne miernika poziomu klapy magnetycznej NYUHZ



Typowym zastosowaniem Pomiar poziomu cieczy
Formularz instalacyjny Montaż z boku, montaż na górze
Główny materiał korpusu 304 316
Skala 0~6m
Dokładność pomiaru ±3mm,±5mm,±10mm,±20mm (opcjonalnie)
Średnia gęstość ≥0,425g/cm³
Różnica gęstości ≥0,1g/cm³
Średnia lepkość ≤0,4 Pa.S
Wyjście sterujące 220VAC, 1A
Wyjście falownika 4...20mA (zasilanie 24VDC)
Temperatura procesu -50 ~ 350 ℃
Ciśnienie procesowe -0,1 ~ +16 MPa
Proces łączenia Kołnierz (opcjonalnie)
Rezolucja ±1mm
Poziom ochrony IP65,IP67,IP68 (opcjonalnie)
Klasa przeciwwybuchowa Exia II CT6 Ga, Exd II CT6 Gb



Pole zastosowania miernika poziomu klapy magnetycznej NYUHZ



Wskaźnik poziomu cieczy z klapką magnetyczną nadaje się do wyświetlania poziomu cieczy na pojemnikach chemicznych, naftowych i innych urządzeniach przemysłowych.Płynowskaz z klapką magnetyczną może być dodatkowo wyposażony w płynowskaz i sygnalizator poziomu cieczy do zdalnej transmisji sygnału.Kula pływaka została zaprojektowana przy użyciu specjalnych procesów, takich jak wysoka temperatura, wysokie ciśnienie i niska gęstość, a wybór różnych materiałów, takich jak tytan, 316L i PTFE, może zapewnić produkt.Nadaje się do wszelkich potrzeb pomiaru pola poziomu cieczy.Obecnie wskaźnik poziomu cieczy z klapą magnetyczną jest szeroko stosowany w pomiarach i kontroli poziomu cieczy w przemyśle naftowym, chemicznym, metalurgicznym, energetycznym, spożywczym, farmaceutycznym, papierniczym i innych.
