Szczegóły Produktu:
|
| Typowym zastosowaniem: | Pomiar poziomu cieczy | Zakres pomiaru: | 0〜6m |
|---|---|---|---|
| Dokładność pomiaru: | ±3mm,±5mm | Średnia gęstość: | ≥0,425g/cm3 |
| Różnica gęstości: | ≥0,1 g/cm3 | Średnia lepkość: | ≤0,4 Pa.S |
| Wyjście sterujące: | 220VAC, 1A | Wyjście transmisji: | 4~20mA (zasilanie 24VDC) |
| High Light: | Płytowy magnetyczny nadajnik poziomu pływaka,6m magnetyczny czujnik poziomu pływaka,kołnierzowy magnetyczny nadajnik poziomu pływaka |
||

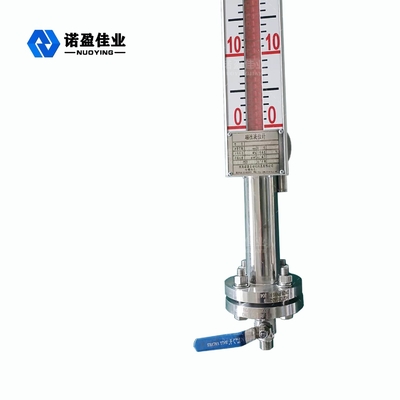

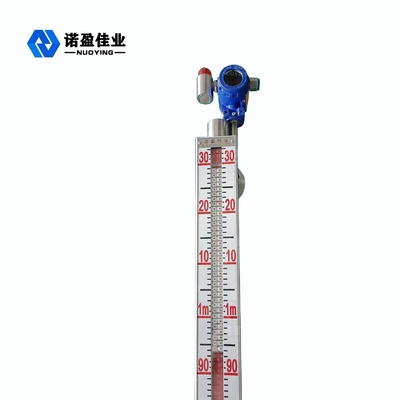

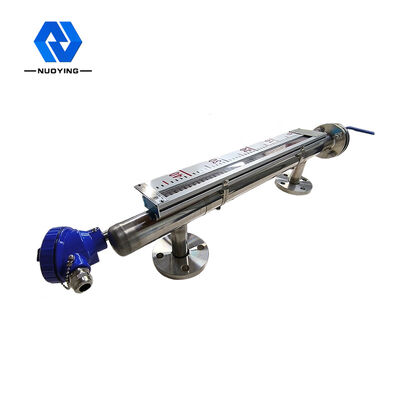

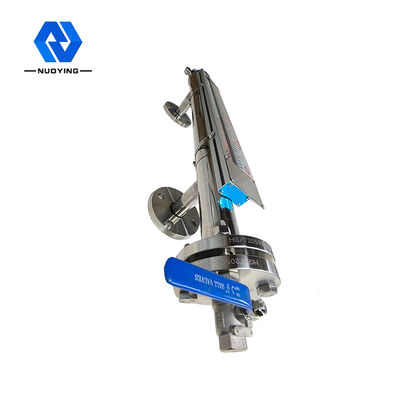

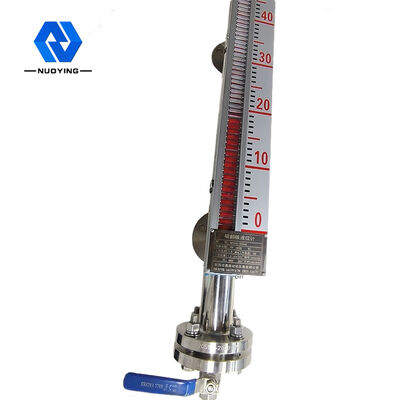

Przyciągający wzrok magnetyczny przetwornik poziomu NYUHZ 6m Montaż kołnierza
Magnetyczny przetwornik poziomu NYUHZZasada działania
Miernik magnetyczny ma komorę zawierającą pływającą kulkę, a wnęka jest podłączonaza pomocą kołnierza lub innego odpowiedniego połączeniado pojemnika .Zgodnie z zasadą łączników, wraz ze zmianą poziomu cieczy w pojemniku poziom cieczy we wnęce jest taki sam jak poziom cieczy w pojemniku, dzięki czemu kula pływająca w komorze porusza się w górę i w dół, wraz ze wzrostem i spadkiem poziomu cieczy w pojemniku.W tym momencie nie możemy zobaczyć poziomu cieczy, więc mamy wyświetlacz odwracania kolumny magnetycznej na zewnątrz wnęki.

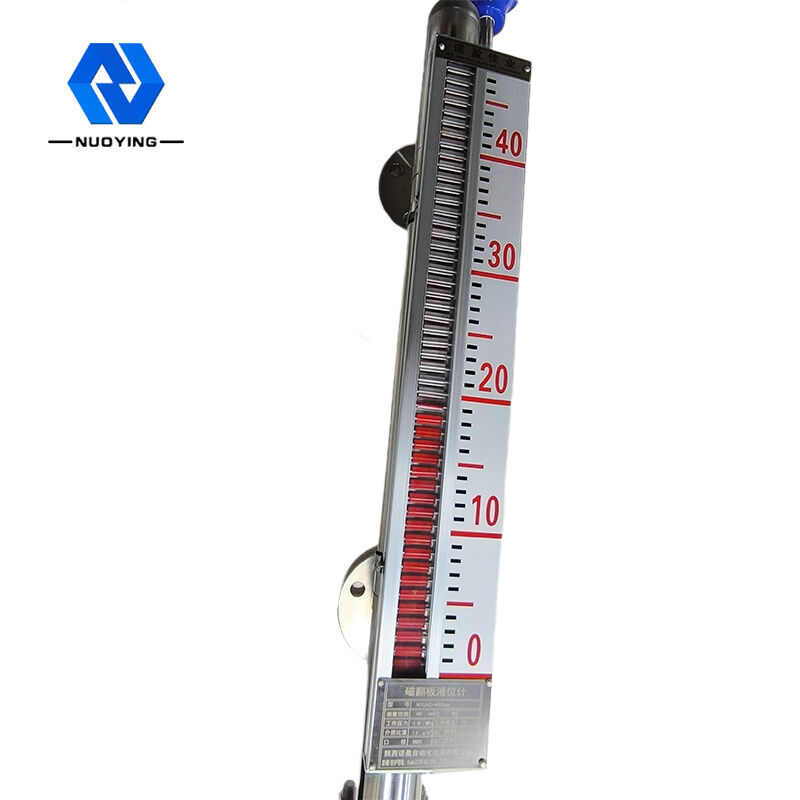

Pomiędzy pływającą kulą tonącą a zainstalowaną częścią pływającąstal magnetyczna na złączu, gdy poziom cieczy w mierzonym zbiorniku podnosi się i opada, podobnie jak pływak magnetyczny w rurce korpusu płynowskazu.Stal magnetyczna w pływaku jest przekazywana do wskaźnika kolumny magnetycznej za pomocą sprzężenia magnetycznego, napędzając czerwone i białe rolki, aby obrócić się o 180 °.Gdy poziom cieczy się podnosi, przerzucana kolumna zmienia się z białego na czerwony, a gdy poziom cieczy spada, ijest odwrotnie.TPołączenie czerwonego i białego wskaźnika jest rzeczywistą wysokością poziomu cieczy wewnątrz pojemnika, realizując tym samym wyraźne wskazanie poziomu cieczy.
Magnetyczny przetwornik poziomu NYUHZParametr techniczny
| Typowym zastosowaniem | pomiar poziomu cieczy |
| Zakres pomiaru | 0~6m |
| Dokładność pomiaru | ±3mm,±5mm(opcjonalny) |
| Średnia gęstość | ≥0,425g/cm3 |
| Różnica gęstości | ≥0,1 g/cm3 |
| Średnia lepkość | ≤0,4 Pa.S |
| Wyjście sterujące | 220VAC, 1A |
| Wyjście transmisji | 4~20mA (zasilanie 24VDC) |
| Temperatura procesu | -50 ~ 350 ° C |
| Ciśnienie procesowe | -0,1~ +16 MPa |
| Stopień zróżnicowania | ±lmm |
| Proces łączenia | Kołnierz (opcjonalnie) |
| Stopień ochrony | IP67 |
| Klasa przeciwwybuchowa: | Exia IICT6 Ga (opcjonalnie) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Magnetyczny przetwornik poziomu NYUHZCechy konstrukcyjne
◎Prosta konstrukcja, solidna i niezawodna, stabilna praca.
◎Skala wyświetlania sceny jest przejrzysta, przyciągająca wzrok i łatwa do odczytania.
◎Poziomy cieczy, które można zmierzyć i wskazać jako żrące, łatwopalne, toksyczne, wysokotemperaturowe, wzburzone i zanieczyszczone.
◎Wiele form instalacji, wiele form połączenia może być opcjonalnych.
◎Zakres ciśnienia projektowego od pełnej próżni do 10 MPa.
◎Zakres temperatur projektowych-160 〜+450 °C.
◎Profesjonalna konstrukcja dla specjalnego ciśnienia i temperatury.
Magnetyczny przetwornik poziomu NYUHZWymagania instalacyjne
Magnetyczny przetwornik poziomu NYUHZPole aplikacji
Magnetyczny wskaźnik poziomu klap może być używany do wykrywania średniego poziomu różnych wież, zbiorników, rowków, pojemników kulistych i kotłów.Magnetyczny wskaźnik poziomu klapy może zapewnić wysoką szczelność, zapobieganie wyciekom i nadaje się do zastosowań w wysokiej temperaturze, wysokim ciśnieniu i odporności na korozję.
