Szczegóły Produktu:
|
| Model produktu: | NYCSUL – 501 | Temperatura procesu: | -20~+70℃ |
|---|---|---|---|
| Ciśnienie procesowe: | - 0,1 ~ 0,1 MPa (normalne ciśnienie) | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
| Materiał anteny: | PP, PVC, PTFE, 304 | Skala: | 0~20m (zintegrowany)，0~40m (podzielony) |
| Typowym zastosowaniem: | Ciecz (bez mieszania, bąbelków, lotności itp.) | ||
| High Light: | Miernik poziomu wody w zbiorniku gwintowanym,ultradźwiękowy miernik poziomu cieczy,ultradźwiękowy przetwornik poziomu 0 |
||

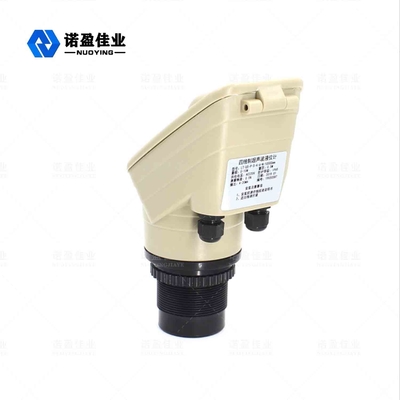

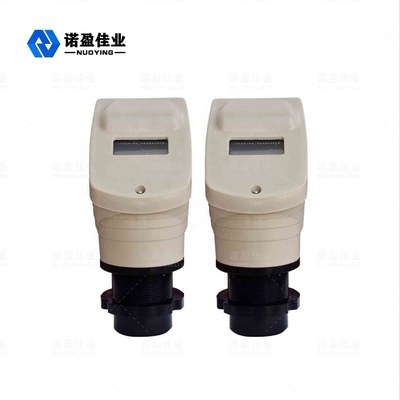

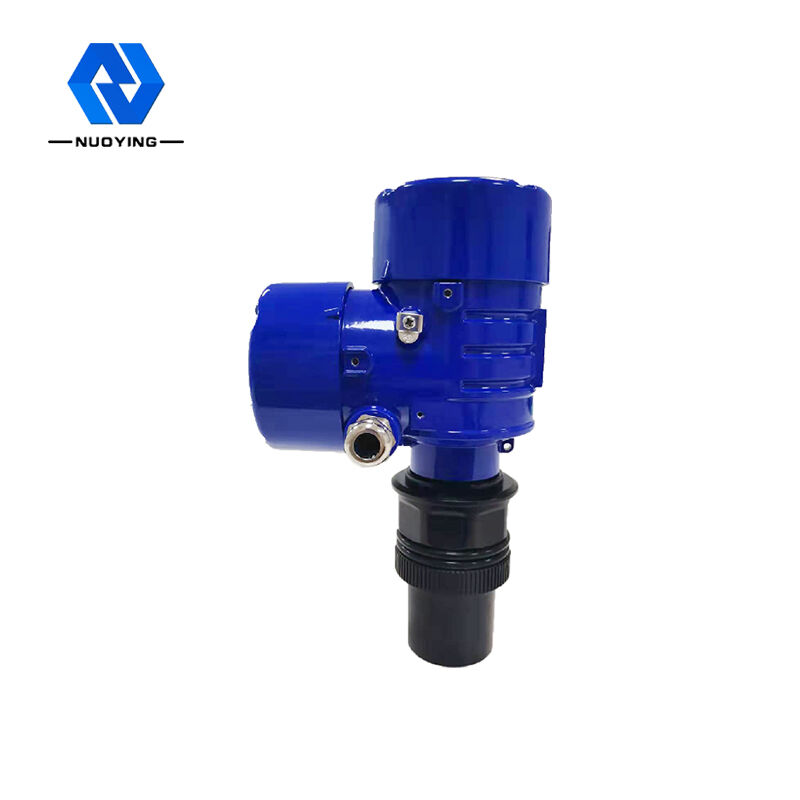

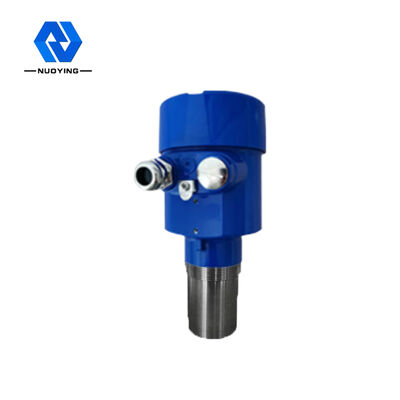

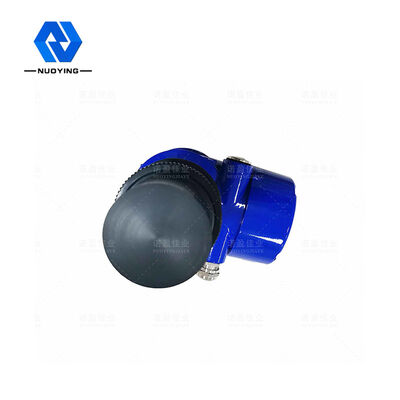

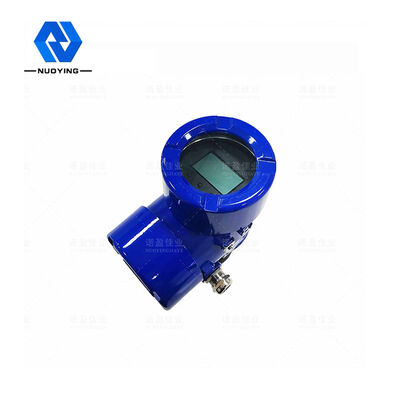

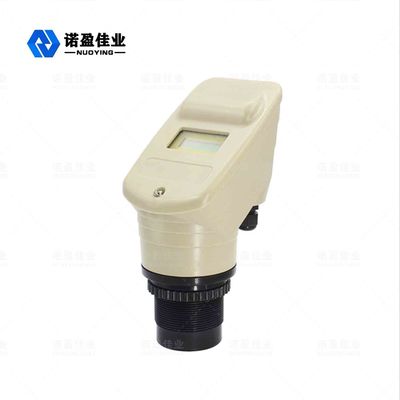

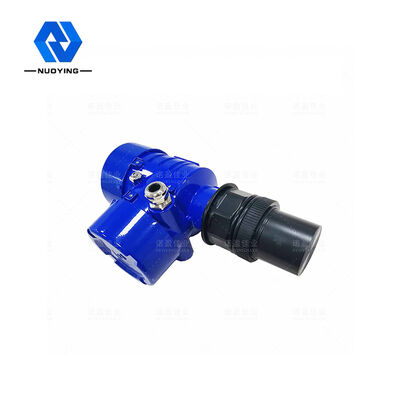

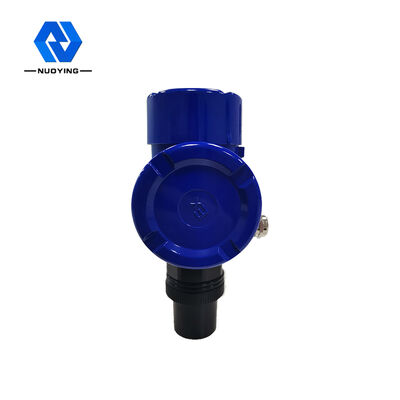

Ultradźwiękowy miernik poziomu wody w zbiorniku miernik poziomu cieczy Czujnik poziomu wody
Ultradźwiękowy miernik poziomu cieczy Opis
Dwuprzewodowy ultradźwiękowy miernik poziomu NYCSUL to inteligentny bezdotykowy przyrząd do pomiaru poziomu.Produkt ma automatyczną regulację mocy, kontrolę wzmocnienia, kompensację temperatury, przyjmuje zaawansowaną technologię wykrywania i obliczania oraz ma funkcję tłumienia sygnałów zakłócających, co zasadniczo poprawia dokładność pomiaru przyrządu i zapewnia autentyczność wyników pomiarów.Produkt może być szeroko stosowany do pomiaru poziomu różnych cieczy, a także do pomiaru odległości.
Zasada działania ultradźwiękowego miernika poziomu cieczy
Ultradźwiękowy miernik poziomu jest zainstalowany w górnej części pojemnika.Pod kontrolą jednostki elektronicznej sonda emituje wiązkę impulsów ultradźwiękowych do mierzonego obiektu, fala dźwiękowa jest odbijana od powierzchni obiektu, a część odbitego echa jest odbierana przez sondę i przekształcana w sygnał elektryczny.Różnica czasu od ponownego odebrania i znana prędkość dźwięku w celu określenia zmiany poziomu materiału, sygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne i ostatecznie przekształcany na sygnał elektryczny związany z poziomem materiału.
Funkcja projektowania ultradźwiękowego miernika poziomu cieczy
◎ Rozsądny projekt, doskonała wydajność, prosta konstrukcja, wygodna instalacja itp .;
◎Ultrasonic wykorzystuje sondę o małym kącie, która ma wysoką moc transmisji i wysoką czułość;
◎Ustawienie arbitralnego punktu górnego i dolnego limitu, ustawienie alarmu, może być używane do ciągłego pomiaru cieczy i kontroli poziomu cieczy.
Ultradźwiękowy miernik poziomu cieczy Parametr techniczny
| Typowym zastosowaniem | Ciecz (bez mieszania, bąbelków, lotności itp.) |
| Model produktu | NYCSUL – 501, NYCSUL -502, NYCSUL – 503 |
| Typ sondy | Zintegrowany, dzielony, przeciwwybuchowy, antykorozyjny, antykorozyjny i przeciwwybuchowy |
| Materiał anteny | PP, PVC, PTFE, 304 |
| Skala | 0 ~ 20 m (zintegrowany), 0 ~ 40 m (podzielony) |
| Dokładność pomiaru | <0,25% (zasięg <20 metrów), <0,5% (zasięg > 20 metrów) |
| Temperatura procesu | -20 ~ + 70 ℃ |
| Ciśnienie procesowe | - 0,1 ~ 0,1 MPa (normalne ciśnienie) |
| Proces łączenia | Gwint, kołnierz (opcjonalnie) |
| Zasilacz | 24VDC |
| Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
| Tryb wyświetlania | Poziom cieczy, odległość (wysokość) |
| Ustaw wyjście | Ustawienie górnego limitu, ustawienie dolnego limitu |
| Klasa ochrony | IP 65, IP 67, IP 68 (opcjonalnie) |
| Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (zobacz certyfikat) |
