Szczegóły Produktu:
|
Typowym zastosowaniem: | Pomiar poziomu cieczy | Formularz instalacyjny: | Montaż z boku, montaż na górze |
---|---|---|---|
Model produktu: | NYUHZ | glowny material: | 304, 316 |
Temperatura procesu: | -50 ~ + 350 ℃ | Ciśnienie procesowe: | -0.1 ~ +16MPa |
Klasa ochrony: | IP 65, IP 67, IP 68 (opcjonalnie) | Klasa przeciwwybuchowa: | ExiaIICT6Ga,ExdIICT6Gb (zobacz certyfikat) |
High Light: | Magnetyczny miernik poziomu klapy,magnetyczny wskaźnik czujnika poziomu oleju,magnetyczny miernik poziomu oleju |

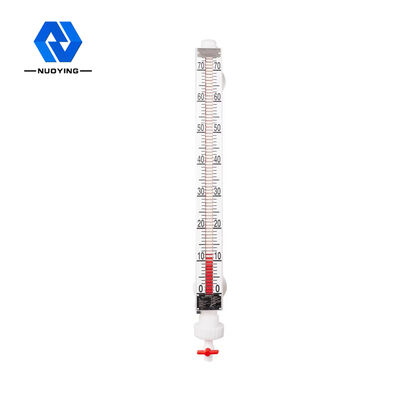

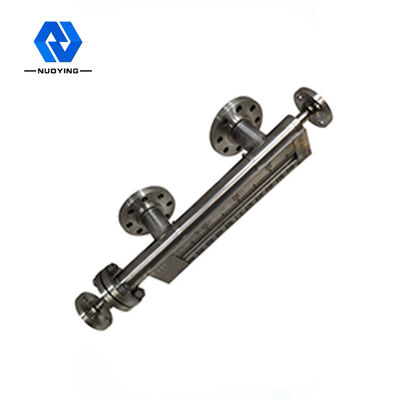

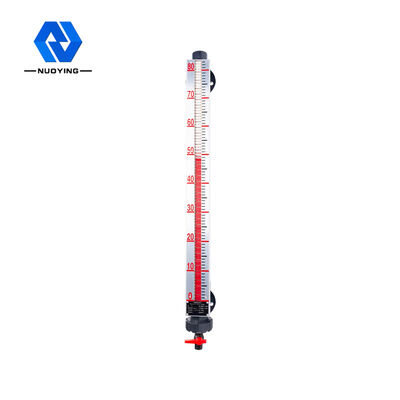

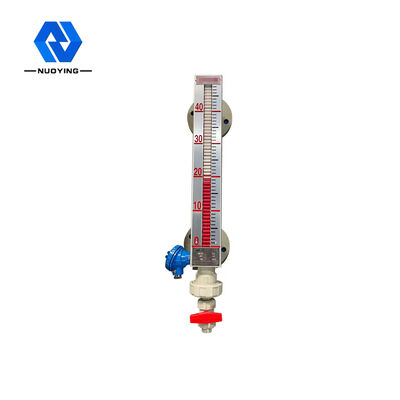

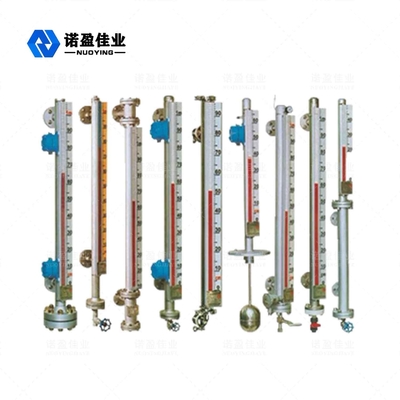

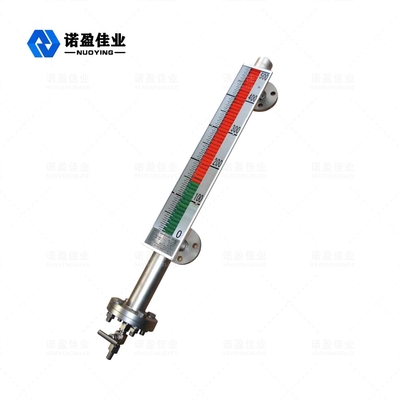

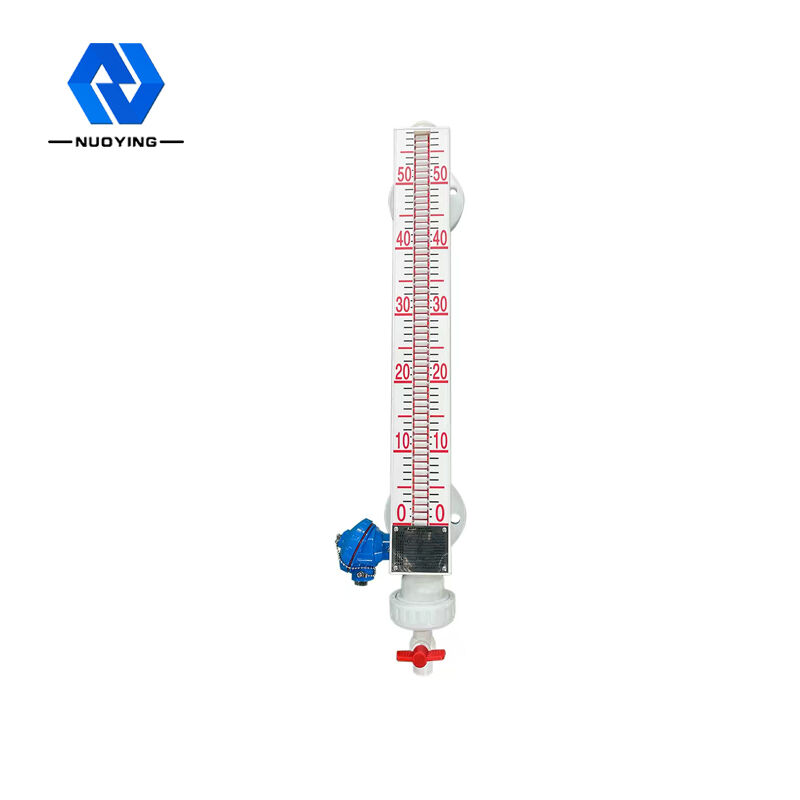

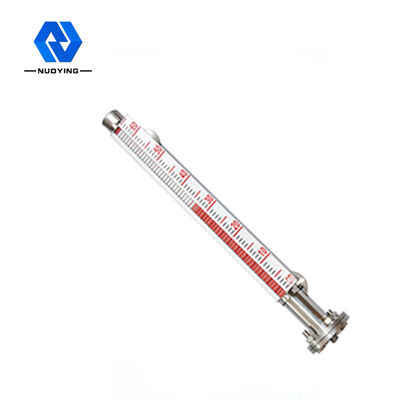

Wskaźnik czujnika poziomu oleju o wysokiej temperaturze Miernik poziomu klapy magnetycznej
Miernik poziomu klapy magnetycznej Opis produktu
Magnetyczny miernik poziomu klapy może być używany do wykrywania średniego poziomu różnych wież, zbiorników, zbiorników, pojemników kulistych i kotłów.Miernik poziomu klapy magnetycznej może osiągnąć wysokie uszczelnienie, zapobiegać wyciekom i może być stosowany w warunkach wysokiej temperatury, wysokiego ciśnienia i odporności na korozję.
Miernik poziomu cieczy z klapką magnetyczną posiada wnękę (zwaną rurką pomiarową lub rurką główną), w której mieści się pływająca kulka.Wnęka tworzy urządzenie komunikacyjne z pojemnikiem poprzez kołnierze lub inne odpowiednie sposoby łączenia.Zgodnie z zasadą łącznika, gdy poziom cieczy w pojemniku zmienia się w górę i w dół, poziom cieczy we wnęce ma taką samą wysokość jak poziom cieczy w pojemniku, więc kula pływaka we wnęce porusza się w górę i opada, a poziom cieczy w pojemniku podnosi się i opada wraz ze wzrostem i spadkiem poziomu cieczy w pojemniku.W tej chwili nie widzimy poziomu cieczy, więc wyświetlacz z magnetyczną przerzucaną kolumną jest zainstalowany na zewnątrz wnęki.
Stal z magnesami trwałymi jest zainstalowana na styku kuli pływającej zanurzonej w cieczy i części pływającej.Gdy poziom cieczy w mierzonym zbiorniku podnosi się i opada, pływak magnetyczny w rurce korpusu płynowskazu również podnosi się i opada, przez co przepływa stal z magnesami trwałymi w pływaku.Sprzężenie magnetyczne jest przekazywane do wskaźnika magnetycznej kolumny obracającej się, który powoduje obrót czerwonej i białej kolumny obracającej się o 180°.Gdy poziom cieczy się podnosi, przerzucająca się kolumna zmienia się z białej na czerwoną, a gdy poziom cieczy spada, przerzucająca się kolumna zmienia się z czerwonej na białą.Połączenie czerwieni i bieli to rzeczywista wysokość poziomu cieczy wewnątrz pojemnika, tak aby uzyskać wyraźne wskazanie poziomu cieczy.
Funkcja projektowania miernika poziomu klapy magnetycznej
◎Prosta konstrukcja, solidna i niezawodna, stabilna praca.
◎Kalibracja jest przejrzysta i łatwa do odczytania.
◎Zmierz i wskaż żrące, łatwopalne, toksyczne, wysokotemperaturowe, poruszające skażone poziomy cieczy.
◎Dostępnych jest wiele trybów instalacji i połączenia.
