Szczegóły Produktu:
|
Nazwa produktu: | Ultradźwiękowy przetwornik poziomu | Zakres: | 10m |
---|---|---|---|
Rodzaj: | Zintegrowany | Wyświetlacz: | LCD |
średni: | Płyn | Temperatura: | nie wysoko |
Ochraniać: | Przeciwwybuchowy | Materiał: | Aluminium |
High Light: | Ultradźwiękowy wskaźnik poziomu w zbiorniku cieczy,ultradźwiękowy wskaźnik poziomu granicznego,ultradźwiękowy miernik poziomu 10 m |
Co to jest poziom ultradźwiękowy?Nadajnik

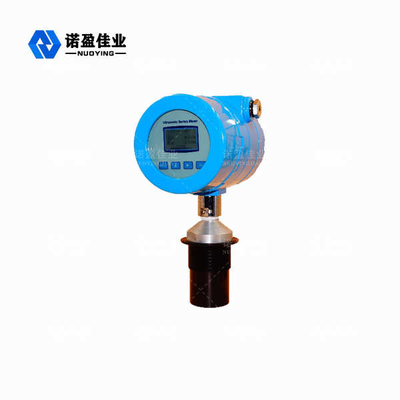

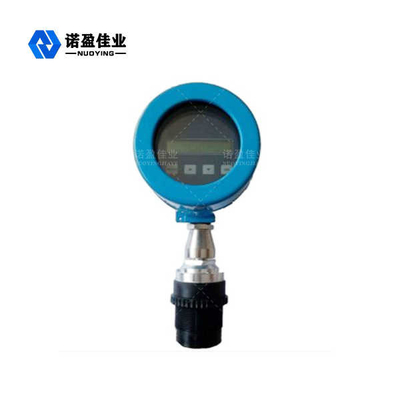

Dwuprzewodowy ultradźwiękowy miernik poziomu NYCSUL to inteligentny bezdotykowy przyrząd do pomiaru poziomu.Produkt ma automatyczną regulację mocy, kontrolę wzmocnienia, kompensację temperatury, przyjmuje zaawansowaną technologię wykrywania i obliczania oraz ma funkcję tłumienia sygnałów zakłócających, co zasadniczo poprawia dokładność pomiaru przyrządu i zapewnia autentyczność wyników pomiarów.Produkt może być szeroko stosowany do pomiaru poziomu różnych cieczy, a także do pomiaru odległości.
Zasada działania poziomu ultradźwiękowegoNadajnik
Ultradźwiękowy miernik poziomu jest zainstalowany w górnej części pojemnika.Pod kontrolą jednostki elektronicznej sonda emituje wiązkę impulsów ultradźwiękowych do mierzonego obiektu, fala dźwiękowa jest odbijana od powierzchni obiektu, a część odbitego echa jest odbierana przez sondę i przekształcana w sygnał elektryczny.Różnica czasu od ponownego odebrania i znana prędkość dźwięku w celu określenia zmiany poziomu materiału, sygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne i ostatecznie przekształcany na sygnał elektryczny związany z poziomem materiału.
Parametr techniczny poziomu ultradźwiękowegoNadajnik
Typowym zastosowaniem | Ciecz (bez mieszania, bąbelków, ulatniania się itp.) |
Model produktu | NYCSUL - 503 |
Typ sondy | Zintegrowany, dzielony, przeciwwybuchowy, antykorozyjny, antykorozyjny i przeciwwybuchowy |
Materiał anteny | PP, PVC, PTFE, 304 |
Skala | 0~20m (zintegrowany), 0~40m (podzielony) |
Dokładność pomiaru | <0,25% (zasięg <20 metrów), <0,5% (zasięg >20 metrów) |
Temperatura procesu | -20~+70℃ |
Ciśnienie procesowe | - 0,1 ~ 0,1 MPa (normalne ciśnienie) |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Zasilacz | 24VDC |
Wyjście sygnału | 4... 20mA/HART/RS485/Modbus... |
Tryb wyświetlania | Poziom cieczy, odległość (wysokość) |
Ustaw wyjście | Ustawienie górnego limitu, ustawienie dolnego limitu |
Klasa ochrony | IP 65, IP 67, IP 68 (opcjonalnie) |
Klasa przeciwwybuchowa | ExiaIICT6Ga, ExdIICT6Gb (zobacz certyfikat) |
Cechy konstrukcyjne ultradźwiękowego miernika poziomu
◎ Rozsądny projekt, doskonała wydajność, prosta konstrukcja, wygodna instalacja itp .;

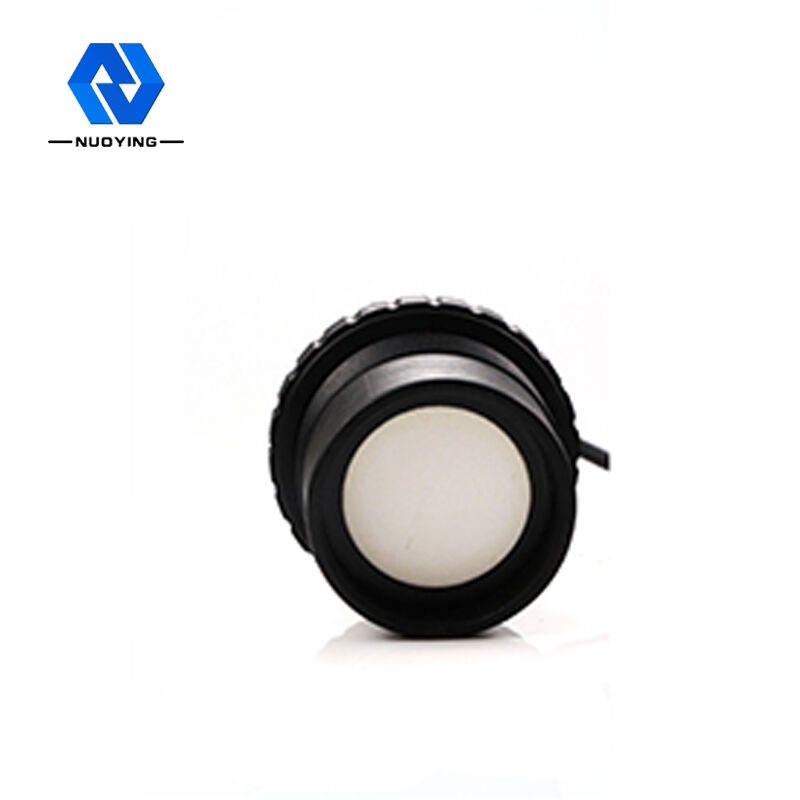

◎Ultrasonic wykorzystuje sondę o małym kącie, która ma wysoką moc transmisji i wysoką czułość;
◎Ustawienie arbitralnego punktu górnego i dolnego limitu, ustawienie alarmu, może być używane do ciągłego pomiaru cieczy i kontroli poziomu cieczy.
