Szczegóły Produktu:
|
| Klasa ochrony: | IP65,IP67 | Wyświetlacz: | LCD |
|---|---|---|---|
| Wyjście sygnału: | 4...20mA/HART/RS485... | Tryb wyświetlania: | Poziom cieczy, odległość (pusta wysokość) |
| Zasilacz: | 24VDC (220VAC) | Materiał złącza: | PP/PVC/PTFE/304 (opcjonalnie) |
| Zakres ciśnienia: | Normalne ciśnienie | Wyjście: | 4-20mA Hart RS485 (opcjonalnie) |
| High Light: | Ultradźwiękowy przetwornik poziomu SS304,przetwornik poziomu cieczy 220VAC,ultradźwiękowy miernik poziomu wody w zbiorniku 220VAC; |
||
tenNYCSULUltradźwiękowy pomiar poziomu jest montowany na górze naczynia.Pod kontroląelektronicznyjednostka,sonda emituje ultradźwiękiimpuls fali do mierzonego medium.Dźwiękfala odbija się od powierzchni ośrodka, aczęść odbicia echajest odbierany przezsondy i zamieniony na sygnał elektryczny.Od emisji fali ultradźwiękowej donowa recepcja,czas jest wprost proporcjonalny do odległości od sondy do mierzonegośredni.Jednostka elektronicznawykrywa czas ioblicza mierzoną odległośćzgodnie ze znaną prędkością dźwięku.Użyj odejmowania, aby uzyskać wartośćśrednipozycja.Jest szeroko stosowany w otwartej rurze, zbiorniku oleju, stacji pomp, wieży ciśnień, zaporze, otwartejkanał, różnica między poziomami itp.

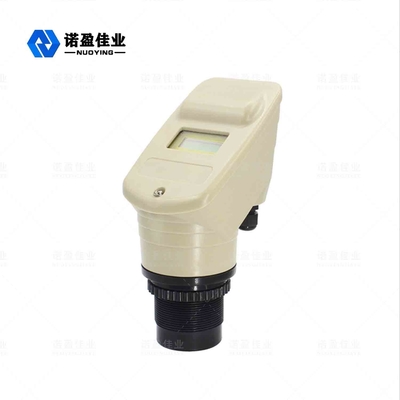

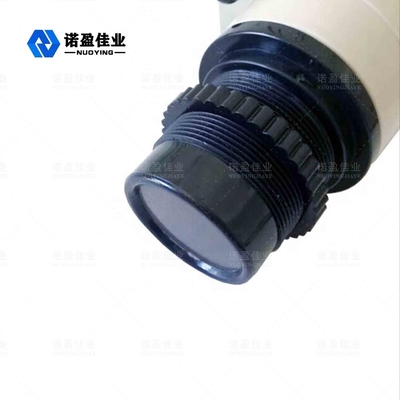

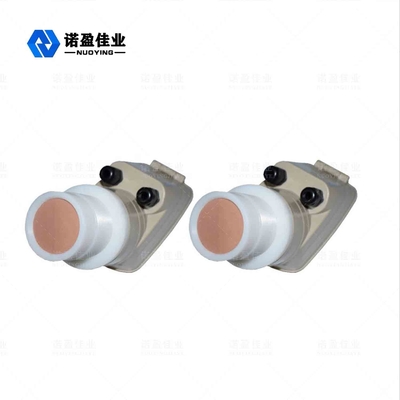

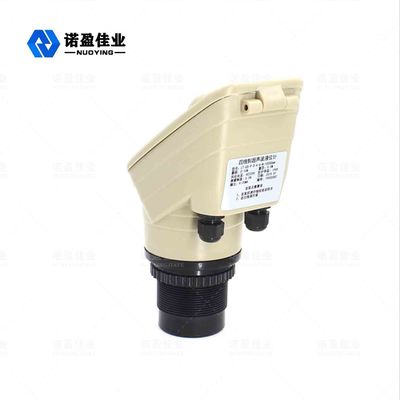

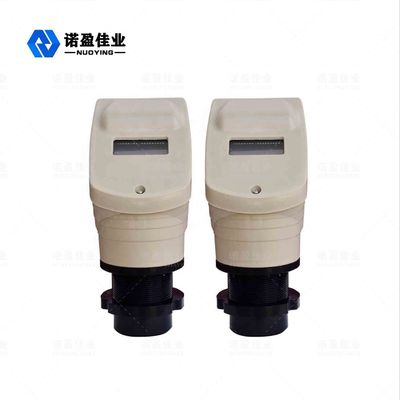

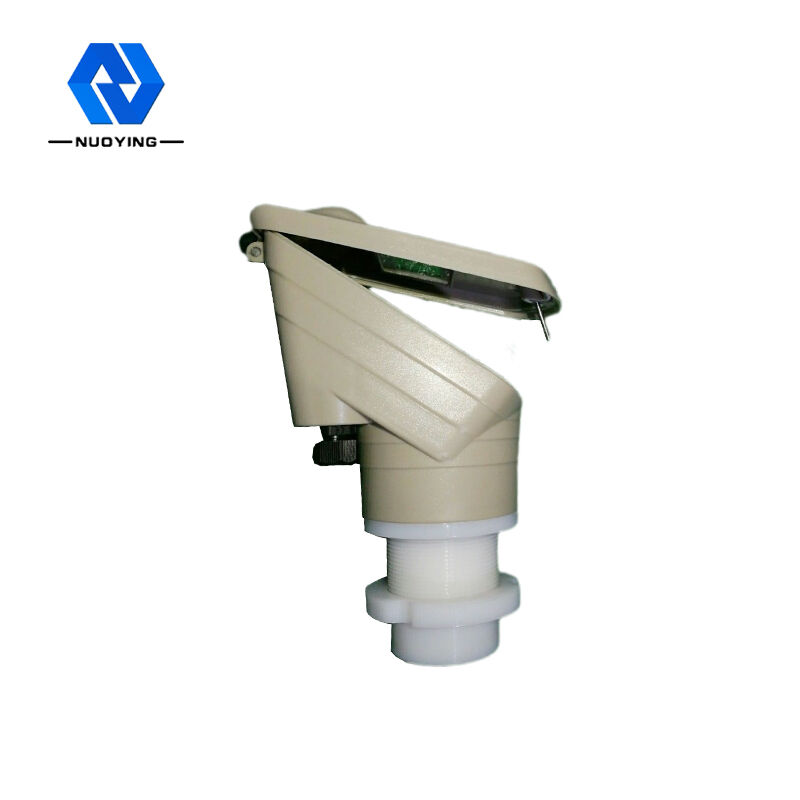

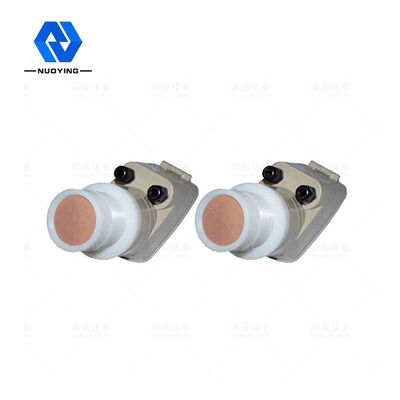

| Nazwa produktu | Ultradźwiękowy czujnik poziomu |
| Skala | 20 ~ 30 m (ciecz);10~15m (stały) |
| Obszar niewidomych | 0,6 ~ 0,8 m |
| Precyzja | 0,2% pełnego zakresu pomiarowego (w powietrzu) |
| Rozdzielczość wyświetlacza | 1 cm |
| Wyjście prądowe | 4~20mA |
| Rozdzielczość wyjściowa | 0,03% pełnego zakresu pomiarowego |
| Obciążenie wyjściowe | 0~600Ω |
| Wyjście przekaźnikowe | kontrola górnego i dolnego limitu |
| Specyfikacja przekaźnika | 5A 250VAC/30VDC |
| Zestaw parametrów | 3 przyciski czujnikowe |
| Średnia temperatura | -45°C~ 95°C |
| Okres wykrywania | 1 S |
| Instalacja | kołnierz lub wspornik |
| Kąt wiązki akustycznej | 8° (3db) |
| Zakres ciśnienia | ± 0,3 MP |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Ultradźwiękowy przetwornik poziomuZasada działania
Ultradźwiękowy miernik poziomu jest zainstalowany w górnej części pojemnika.Pod kontrolą jednostki elektronicznej sonda przesyła wiązkę impulsu ultradźwiękowego do obiektu pod kontrolą jednostki elektronicznej.Fala akustyczna odbija się od powierzchni obiektu.Niektóre z odbitych ech są odbierane przez sondę i przekształcane na sygnały elektryczne.Na podstawie różnicy czasu między retransmisją i ponownym odbiorem fali ultradźwiękowej a znaną prędkością dźwięku określa się zmianę poziomu obiektu.Sygnał mikrofalowy jest przetwarzany przez urządzenie elektroniczne, a na koniec przekształcany na sygnał elektryczny związany z poziomem obiektu.
