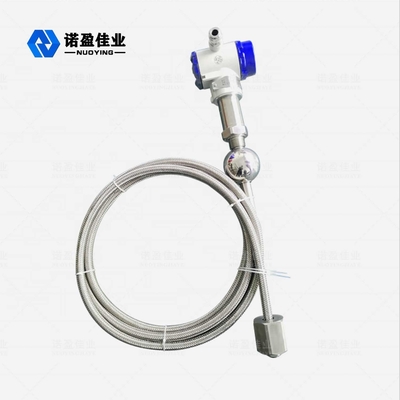

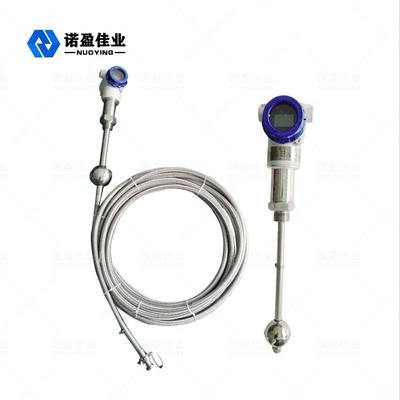

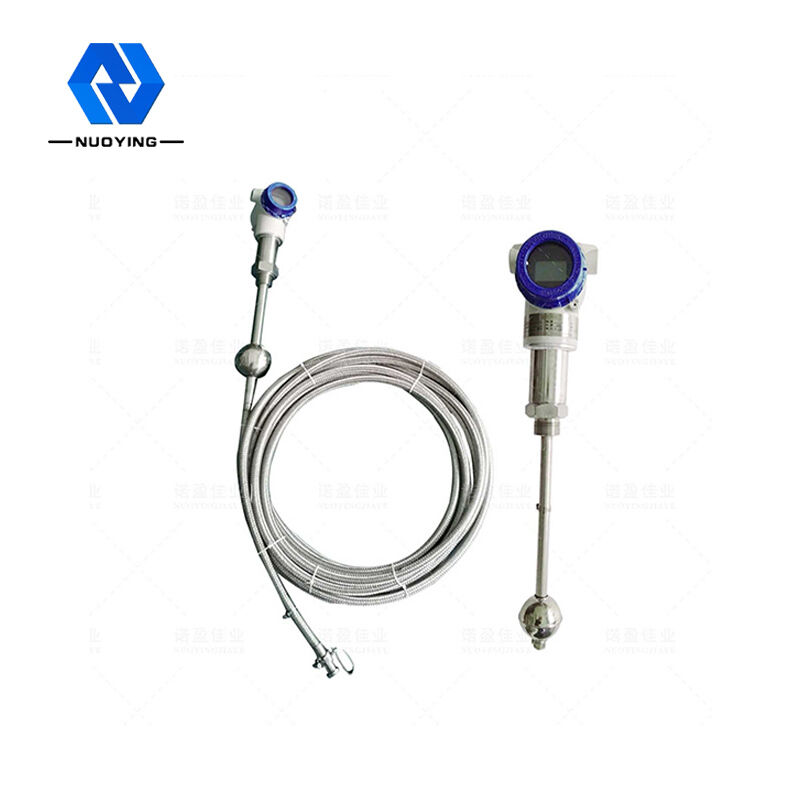

Magnetostrykcyjny wskaźnik poziomu 25m IP67 Montaż kołnierza dwuprzewodowego z gwintem

Magnetyczny czujnik poziomu cieczy z efektem magnetostrykcyjnym

Magnetyczny wskaźnik poziomu cieczy

Poziom Poziom Miernik Zasada Działania

Magnetyczny czujnik poziomu cieczy z efektem magnetostrykcyjnym (zwany dalej czujnikiem, w tym typ standardowy i przeciwwybuchowy) służy do ciągłego pomiaru poziomu cieczy i rozdziału faz. Ponadto, magnetyczne czujniki poziomu cieczy z efektem magnetostrykcyjnym są szeroko stosowane w różnych dziedzinach, w tym w przemysłowych pomiarach i kontroli poziomu cieczy w różnych zbiornikach, takich jak ropa naftowa, magazynowanie surowców chemicznych, procesy przemysłowe, biochemia, medycyna, żywność i napoje, zarządzanie bazami paliwowymi i podziemne magazyny stacji benzynowych, poziom wody w tamach, monitorowanie poziomu wody w zbiornikach i oczyszczalnie ścieków itp.

Magnetyczny wskaźnik poziomu cieczy z efektem magnetostrykcyjnym składa się z trzech części: pręta sondy, jednostki obwodów i pływaka. Do pomiaru jednostka obwodów generuje impulsy prądu, które przemieszczają się w dół linii magnetostrykcyjnej i generują pole magnetyczne o kształcie kołowym. Pływak jest umieszczony na zewnątrz pręta sondy i porusza się w górę i w dół wzdłuż pręta sondy wraz ze zmianą poziomu cieczy. Pływak generuje jednocześnie pole magnetyczne, ponieważ jest wyposażony w zestaw magnesów stałych. Gdy pole magnetyczne prądu spotka się z polem magnetycznym pływaka, powstaje impuls "skręcający" lub "zwrotny". Różnica czasu między impulsem "zwrotnym" a impulsem prądu jest przeliczana na sygnały impulsowe w celu obliczenia rzeczywistej pozycji pływaka i pomiaru poziomu cieczy.

Poziom Poziom Miernik Parametry techniczne

※ Uwaga: Produkty mogą być dostosowane do szczególnych wymagań użytkowników!Magnetyczny czujnik poziomu cieczy

Poziom Miernik  Cechy konstrukcyjneBardziej wszechstronne zastosowanie, dostępne są różne formy sond, różne formy przyłączy procesowych, różne materiały produkcyjne, projektowanie na zamówienie.

• Wysoka niezawodność: ponieważ magnetyczny wskaźnik poziomu cieczy wykorzystuje zasadę falowodu, nie ma ruchomych części mechanicznych, więc nie ma tarcia, nie ma zużycia. Cały przetwornik jest zamknięty w rurze ze stali nierdzewnej i nie ma kontaktu z medium pomiarowym. Czujnik działa niezawodnie i ma długą żywotność.
• Wysoka dokładność: ponieważ magnetyczny wskaźnik poziomu cieczy wykorzystuje impulsy falowodu do określenia mierzonego przemieszczenia poprzez pomiar czasu między impulsem początkowym a impulsem końcowym, dokładność pomiaru jest wysoka, a rozdzielczość jest lepsza niż 0,01FS. Jest to dokładność trudna do osiągnięcia przez inne czujniki.
• Dobre bezpieczeństwo: magnetyczny wskaźnik poziomu cieczy ma wysoką wydajność przeciwwybuchową, iskrobezpieczną, bezpieczną w użyciu, szczególnie nadaje się do pomiaru surowców chemicznych i cieczy łatwopalnych. Nie ma potrzeby otwierania pokrywy zbiornika, aby uniknąć niebezpieczeństwa pomiaru ręcznego.
• Magnetyczny wskaźnik poziomu cieczy jest łatwy w instalacji i konserwacji: magnetyczny wskaźnik poziomu cieczy jest zazwyczaj instalowany przez istniejące króćce na górze zbiornika. Jest szczególnie odpowiedni do instalacji w podziemnych zbiornikach magazynowych i zbiornikach magazynowych, które zostały już oddane do użytku, i nie wpływa na normalną produkcję podczas procesu instalacji.
